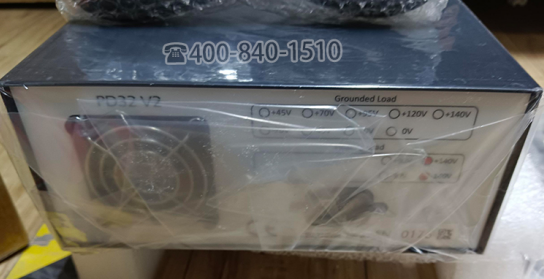

Piezodrive PD32 32通道压电驱动器
Piezodrive PD32 32通道压电驱动器是一款高带宽、低噪声放大器，可驱动多达 32 个压电驱动器。电压范围可配置为 +50V 至 +/-140V，包括非对称电压范围，例如 -20V 至 +120V。 PD32 可与常见的多通道 DAC 卡无缝协作，并且易于与 LabView 和 Simulink 一起使用。紧凑的尺寸和 19 英寸机架兼容性为驱动数十、数百或数千个压电执行器提供了全面的现成解决方案。
Piezodrive PD32 32通道压电驱动器专为要求苛刻的应用而设计，例如自适应光学、声束成形、材料测试、天文学、超声波和振动控制。凭借每通道 150mA 的输出电流，可以在高频下同时驱动大型压电致动器阵列。还包括正负高压偏置输出，以与压电弯曲器致动器兼容。
Piezodrive PD32 32通道压电驱动器每个通道都有单独的短路和热过载保护。前面板上的状态指示灯提供对所有通道的单独监控。还可以从输入连接器访问数字状态信号和外部关机命令，以实现远程监视和控制。输入和输出连接器是行业标准的 37 针 D-Sub 连接器，可直接组装。适配器可用于行业标准的 32 通道 DAC 卡。
PIEZODRIVE PD32 通道压电驱动器主要规格：
| 接地负载 | 浮动负载 | |
| 输出电压 | +45 V to +140 V | +/-90 V or +/-140 V |
| 峰值电流 | 150 mA per channel | 75 mA per channel |
| RMS 电流 | 106 mA per channel | 53 mA per channel |
| 功率带宽 | 50 kHz (120 Vp-p) | 50 kHz (240 Vp-p) |
| 信号带宽 | 120 kHz | 120 kHz |
| 斜率 | 19 V/us | 38 V/us |
| 增益 | 15 V/V | 20 V/V |
| 输入阻抗 | 53 kOhm | 6.25 kOhm |
| 输入偏移 | +/- 5 mV | +/- 5 mV |
| 负载 | Unlimited | Unlimited |
| 输出噪音 | 200 uV RMS (1uF) | 300 uV RMS (1uF) |
| 保护 | 短路和过热 | |
| 输入 | 32个模拟输入，停机命令 | |
| 输出 | 32 HV模拟输出，过载监视器 | |
| 接口 | Industry standard DB-37 (input) and DD-78 (output) | |
| 电源 | 85 Vrms to 305 Vrms, 50 or 60 Hz, IEC C14 connector | |
PD32 压电陶瓷驱动器主要特点包括：
灵活的输出电压范围，+50V至+/-140V
高输出电流，每通道150mA
卓越的功率带宽，50 kHz
卓越的信号带宽，120 kHz
1uF负载下的噪声小于200uV RMS
无限电容负载
与多通道DAC卡无缝集成
带停机的全面过载保护
可以从下表中选择所需的输出电压范围：
| Min Voltage | Max Voltage | Order Code |
| 0 | +140 | PD32-V0,140 |
| 0 | +120 | PD32-V0,120 |
| 0 | +95 | PD32-V0,95 |
| 0 | +70 | PD32-V0,70 |
| 0 | +45 | PD32-V0,45 |
| -20 | +120 | PD32-V20,120 |
| -20 | +95 | PD32-V20,95 |
| -45 | +45 | PD32-V45,45 |
| -70 | +70 | PD32-V70,70 |
Grounded Load Voltage Ranges
| Min Voltage | Max Voltage | Order Code |
| -140 | +140 | PD32-V140,140 |
| -95 | +95 | PD32-V95,95 |
Floating Load Voltage Ranges

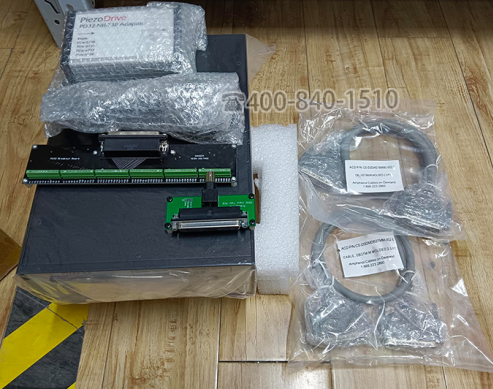

信号适配器
信号适配器允许直接连接到通用多通道DAC卡。标准适配器如下所示，也可以创建自定义适配器。
