Piezodrive PD32高压电源
Piezodrive PD32高压电源是一款高带宽、低噪声的放大器，最多可驱动32个压电致动器。其电压输出范围可在+45V至±130V之间灵活配置，并支持非对称电压范围（例如0V至+130V）。PD32高压电源能够与常见的多通道数模转换（DAC）卡无缝协同工作，并可轻松集成于LabView和Simulink开发环境。紧凑的外形设计与19英寸机架兼容性，使其成为驱动数十、数百乃至数千个压电致动器的完整即用型解决方案。
PD32高压电源专为高要求的应用场景设计，包括自适应光学、声学波束成形、材料测试、天文学、超声波技术和振动控制等领域。每通道150mA的输出电流能力，使得大型压电致动器阵列能够同时进行高频驱动。设备还提供正负高压偏置输出，以确保与压电弯曲致动器的兼容性。

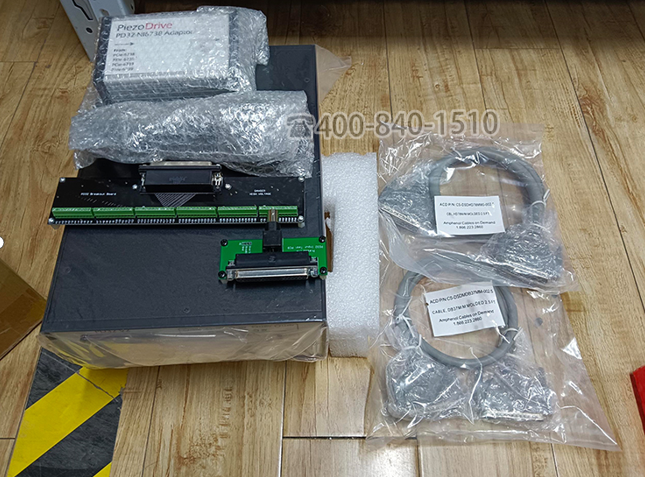

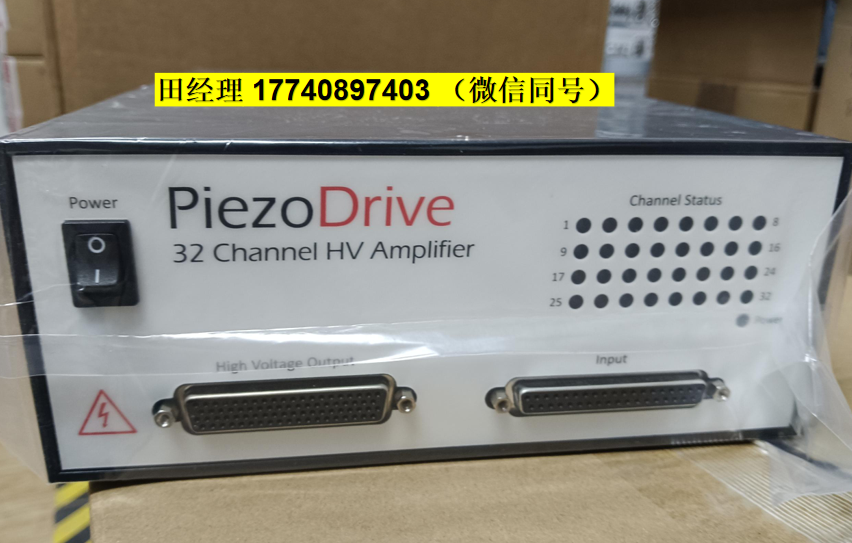

PD32高压电源每个通道均设有独立的短路和过热保护。前面板的状态指示灯可对全部通道进行独立监控。通过输入连接器还可访问数字状态信号和外部关断指令，从而实现远程监控与控制。输入和输出连接器采用行业标准的37针D-Sub接口，装配简便。设备还提供适用于行业标准32通道DAC卡的适配器。
PD32高压电源技术参数：
| 参数 | 接地负载模式 | 浮地负载模式 |
| 输出电压 | +45 V 至 +130 V | ±90 V 或 ±130 V |
| 峰值电流 | 每通道 150 mA | 每通道 75 mA |
| RMS电流 | 每通道 106 mA | 每通道 53 mA |
| 功率带宽 | 50 kHz (120 Vp-p) | 50 kHz (240 Vp-p) |
| 信号带宽 | 120 kHz | 120 kHz |
| 压摆率 | 19 V/µs | 38 V/µs |
| 增益 | 15 V/V | 20 V/V |
| 输入阻抗 | 53 kΩ | 6.25 kΩ |
| 输入失调电压 | ±5 mV | ±5 mV |
| 负载特性 | 无限制 | 无限制 |
| 输出噪声 | 200 µV RMS (1 µF负载) | 300 µV RMS (1 µF负载) |
| 保护功能 | 短路保护与过热保护 | |
| 输入接口 | 32路模拟输入，关断控制指令 | |
| 输出接口 | 32路高压模拟输出，过载监控信号 | |
| 连接器 | 行业标准 DB-37（输入），DD-78（输出） | |
| 电源 | 85-260 Vac，50/60 Hz，IEC C14接口，最大功耗 200W | |
