澳大利亚 Piezodrive PD200是一款专为驱动压电执行器及其他负载设计的宽频带低噪声线性放大器。输出电压范围可在50V至200V间设置为单极性、双极性或非对称模式，桥接配置下最高可达±200V。PD200电压放大器可驱动任意阻抗负载（包括无限容性负载），例如叠堆执行器、标准压电执行器、双线弯曲执行器，以及需要偏置电压的三线压电弯曲执行器。
PD200电压放大器支持电压范围、极性和输出电流的灵活配置，用户还可通过两个可调电位器自定义电压限值。PD200电压放大器广泛适用于电光调制、超声驱动、振动控制、纳米定位系统和压电电机等应用场景。

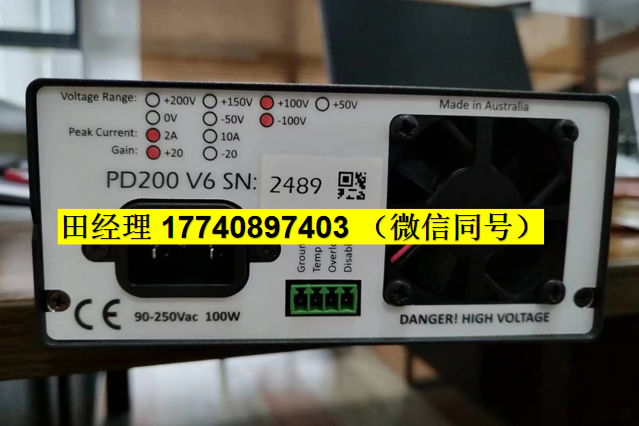

配备四种输出连接器（Lemo 00、Lemo 0B、BNC及螺钉端子），可直接连接市面主流压电执行器。后面板接口还提供温度信号输出、过载监测与外部紧急关断功能。
PD200电压放大器电气规格参数表
| 参数类别 | 100 Vp-p 模式 | 150 Vp-p 模式 | 200 Vp-p 模式 | 固定参数 |
|---|---|---|---|---|
| 输出电压范围 | 100 Vp-p | 150 Vp-p | 200 Vp-p | – |
| RMS电流 | 1.2 A | 0.91 A | 0.57 A | – |
| 脉冲电流 | 10.0 A | 10.0 A | 10.0 A | – |
| 功率带宽 | 470 kHz | 310 kHz | 230 kHz | – |
| 电压增益 | – | – | – | 20 V/V |
| 压摆率 | – | – | – | 150 V/μs |
| 信号带宽 | – | – | – | 680 kHz |
| 最大功耗 | – | – | – | 60 W |
| 负载适应性 | – | – | – | 支持任意负载 |
| 输出噪声 | – | – | – | 714 μV RMS (10μF负载，0.03Hz-1MHz) |
| 保护机制 | – | – | – | 持续短路/过热保护 |
| 电压监测 | – | – | – | 1/20 V/V (BNC接口) |
| 电流监测 | – | – | – | 1 V/A (BNC接口) |
| 模拟输入 | – | – | – | ±10V (BNC接口，输入阻抗27kΩ) |
| 输出接口 | – | – | – | LEMO 0B/00/螺钉端子/BNC |
| 电源要求 | – | – | – | 90-250 Vac |
兼容执行器工作电压配置
| 执行器类型 | 电压配置说明 |
|---|---|
| 叠堆执行器 | 50V 至 200V |
| 片状/管式执行器 | 最高 ±100V |
| 双线弯曲执行器 | 最高 ±100V |
| 三线弯曲执行器 | 0-200V（配合200V偏置） |
| 三线弯曲执行器 | ±100V（配合±100V偏置） |
输出电压范围配置表
输出电压范围需在订货时指定，默认配置为0V至+200V（型号PD200-V0,200）。可选电压范围及对应电流限值如下表所示，用户还可通过”电压限值”功能进行微调。
| 输出电压范围 | RMS电流 | 峰值电流 | 订货型号 |
|---|---|---|---|
| 0 至 +200V | 0.57 A | 2 A | PD200-V0,200 |
| 0 至 +150V | 0.91 A | 2 A | PD200-V0,150 |
| 0 至 +100V | 1.20 A | 2 A | PD200-V0,100 |
| 0 至 +50V | 1.20 A | 2 A | PD200-V0,50 |
| -50 至 +150V | 0.57 A | 2 A | PD200-V50,150 |
| -50 至 +100V | 0.91 A | 2 A | PD200-V50,100 |
| -50 至 +50V | 1.20 A | 2 A | PD200-V50,50 |
| -100 至 +100V | 0.57 A | 2 A | PD200-V100,100 |
| -100 至 +50V | 0.91 A | 2 A | PD200-V100,50 |
输出电流特性
PD200的峰值与平均电流限值详见上述表格。RMS电流限值决定了容性负载可实现的最高工作频率，具体分析参见”功率带宽”章节。
短路状态下，输出电流将被限制在额定最大值。峰值电流持续时间若超过5毫秒，输出将自动关闭并进入3秒保护状态。平均电流限制采用30毫秒时间常数，并在前次电流脉冲结束后100毫秒自动复位（详见”过载与关断”章节）。
电压范围限制
通过底板两个调节孔内的电位器，可自定义输出电压的正负范围。使用2mm平头螺丝刀顺时针轻柔旋转电位器即可获得完整电压范围，逆时针旋转则缩小输出范围：前面板侧的调节孔控制负电压范围，后方调节孔控制正电压范围。
脉冲电流选配
需高脉冲电流的应用场景，可在订货型号后追加”-PULSE”（如PD200-V0,200-PULSE），将峰值电流限值提升至10A。此配置下平均电流限值保持不变，但峰值电流限值提升至8A，且最大脉冲持续时间需按表2规定缩短（电压跨度指峰峰值输出电压范围，例如-50V至+150V范围的电压跨度为200V）。
| Voltage Span | Pulse Current | Pulse Time |
| 200 V | 10 A | 100 us |
| 150 V | 10 A | 150 us |
| 100 V | 10 A | 400 us |
| 50 V | 10 A | 400 us |
表2：脉冲配置下的峰值电流最大持续时间
