BD 系列微型驱动器模块包含一个高压电源和两个线性放大器通道。各个通道可以驱动高达 +300V 的压电致动器，也可以组合成高达 +/-300V 的单个输出。反相选项允许这些模块驱动 2 线和 3 线压电弯曲器执行器。
3V 输入范围、快速响应和高峰值电流适合高速阀、机器人致动器、非谐振压电电机和运动控制应用等应用。
BD 系列模块包括全面的过载保护，并配有螺丝端子或 PCB 安装引脚。
电压范围
| Variant | Output Voltage |
Differential Output |
Gain | Peak Current |
RMS Current |
|
| BD300 | 300 V | +/- 300 V | 101 | 50 mA | 11 mA | |
| BD250 | 250 V | +/- 250 V | 83.6 | 59 mA | 13 mA | |
| BD200 | 200 V | +/- 200 V | 67.7 | 73 mA | 16 mA | |
| BD150 | 150 V | +/- 150 V | 51.0 | 95 mA | 21 mA |
操作
这些模块包含一个高压 DC-DC 转换器和两个线性放大器通道。最大输出电压范围为 +150V 至 +300V。最小输出电压约为 +3V，这是因为推挽式输出电路无法精确达到零伏。
由于最小输出限制为大约 +3V，因此最小有用输入电压约为 +3V/增益。例如，BD300 的最小有用输入电压为 300V/101 = 30 mV。为简单起见，以下应用程序示例中不考虑此限制。

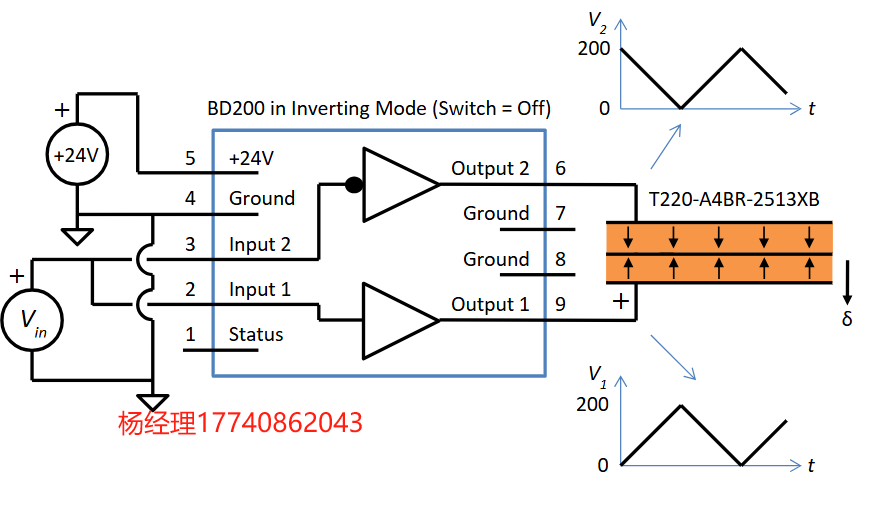

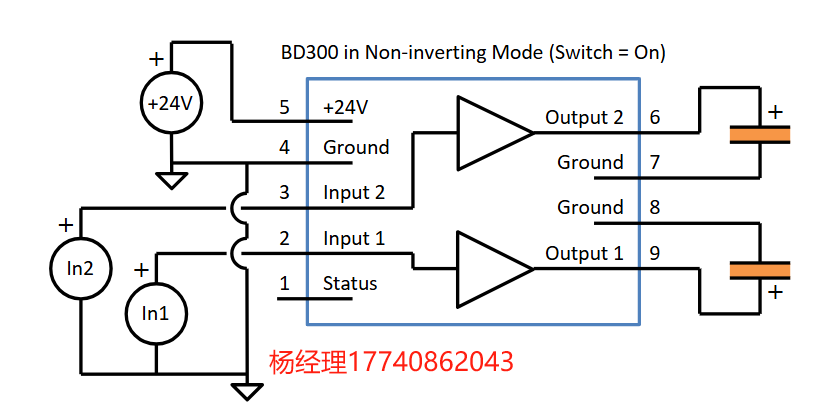

通道 2 可以在与通道 1 相同的同相配置 （on） 或反相配置 （off） 之间切换，这在驱动三个线弯曲器或创建单个差分输出时很有用。
