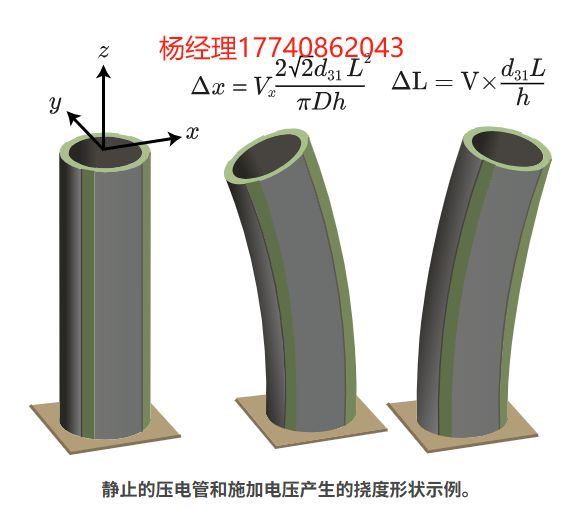

压电管扫描仪是由径向极化压电材料制成的薄圆柱体，具有四个外部电极和一个连续的内部电极。当电压施加到其中一个外部电极上时，管的自由端将向施加的电压弯曲。垂直延伸是通过向所有外部电极施加相等的电压，或通过向内部电极施加电压来实现的。
压电管扫描仪广泛用于扫描探针显微镜作为 XYZ 纳米定位器，以及其他应用，例如显微作和光束扫描。这些管子可以单独订购，也可以选择包括用于连接 TD250-INV 放大器的接线和连接器，以及易于组装的安装表面。可根据要求提供定制尺寸和/或电极配置。
Specifications
| Order Code | Length (1) | Diameter (2) | Thickness (3) | Electrode Clearance (4) | Max. Voltage (5) | Scan Range (6) | Extension Range (7) | Resonance Frequency (8) | Quadrant Capacitance (9) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TB1005-N | 10.0 mm | 5.0 mm | 0.66 mm | 0.7 mm | ± 264 V | 3.8 um | 2.1 um | 25 kHz | 2 nF | ||
| TB1006-N | 10.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 3.2 um | 2.1 um | 31 kHz | 3 nF | ||
| TB2006-N | 20.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 13 um | 4.2 um | 7.7 kHz | 4 nF | ||
| TB3006-N | 30.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 29 um | 6.3 um | 3.4 kHz | 6 nF | ||
| TB3507-N | 35.0 mm | 7.0 mm | 0.66 mm | 0.7 mm | ± 264 V | 39 um | 7.4 um | 3.0 kHz | 10 nF | ||
| TB4006-N | 40.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 51 um | 7.4 um | 1.9 kHz | 6 nF | ||
| TB5006-N | 50.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 80 um | 11 um | 1.2 kHz | 10 nF | ||
| TB5509-N | 55.0 mm | 9.0 mm | 0.6 mm | 0.7 mm | ± 250 V | 64 um | 12 um | 1.6 kHz | 17 nF | ||
| TB6006-N | 60.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 114 um | 13 um | 850 Hz | 11 nF | ||
| TB10006-N | 100.0 mm | 6.0 mm | 0.65 mm | 0.7 mm | ± 260 V | 318 um | 21 um | 310 Hz | 19 nF |
笔记：
- 长度公差 +/-0.2 mm
- 直径公差 +/-0.2 mm
- 厚度公差 +/-0.1 mm
- 外部电极之间以及电极与管端之间的间隙。公差 +0.3 mm， -0.2 mm
- 任何外部电极和接地的内部电极之间的最大推荐双极电压。
- 当最大电压施加到 X 或 Y 电极并且内部电极接地时，具有固定基极和自由端的峰峰值水平偏转。容差 -0%， +50%。
- 峰峰值垂直偏转，当最大电压施加到所有外部电极并且外部电极接地时。容差 -0%， +50%。
- 具有固定基极和自由端的第一弯曲模式谐振频率，请参见下面的计算器。公差 +/-20%。
- 一个外部电极和内部电极之间的电容。容差 +/-30%
- 管子的 STEP 文件，包括安装底座和端盖。如果不需要，请删除安装底座和端盖。

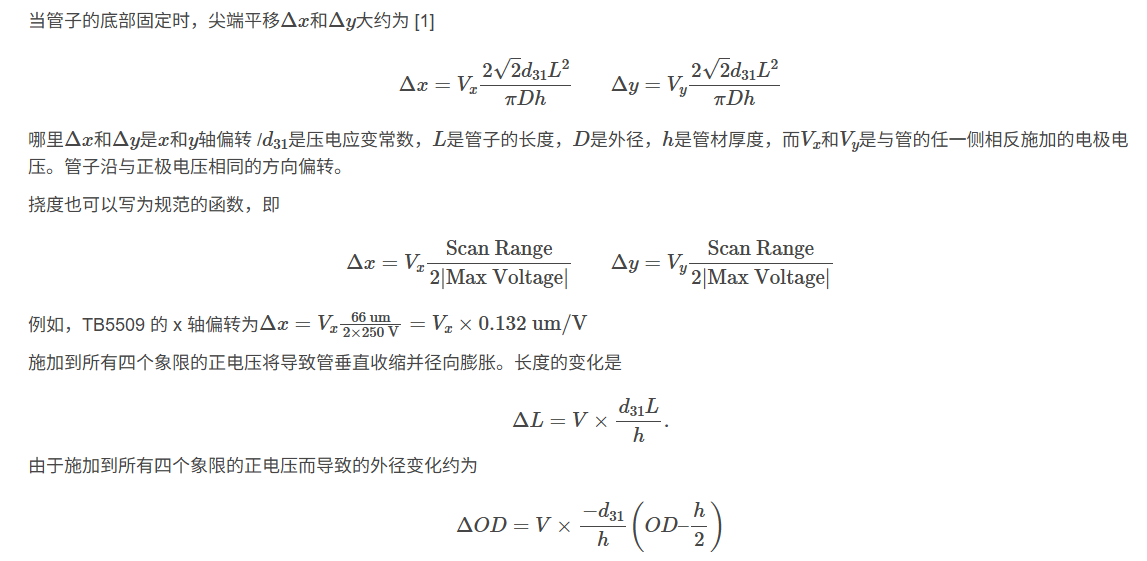

工作原理
