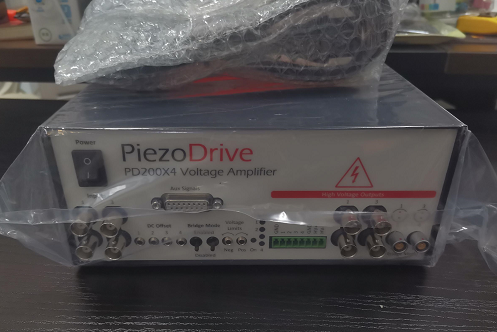

PD200X4是一种四通道功率放大器，用于驱动压电致动器和其他负载。输出电压范围可以是单极、双极或不对称的，从50V到200V。使用带有桥接负载的两个通道可以达到+/-200V。有关可用的输出电压范围，请参阅规格表。前面板开关和用于独立和桥接负载的专用连接器使您可以轻松地在四个独立通道和两个桥接通道之间切换，电压范围为两倍。
PD200X4可以驱动任何负载阻抗，包括无限电容负载，如堆栈驱动器；标准压电致动器；两台线材折弯机；三线压电折弯机需要偏置电压。偏置电压可以使用两个连接到电源电压的辅助输出产生，或者使用具有恒定直流偏移的放大器通道产生。
PD200X4 压电驱动器适用于广泛的应用，包括电光、超声波、振动控制、纳米定位系统和压电电机。
| 电气规格 | |||
| 输出电压范围 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
| 峰值电流 | 2 A | 2 A | 2 A |
| 均方根电流 | 1.2 A | 0.91 A | 0.57 A |
| 脉冲电流 (可选) | 10.0 A | 10.0 A | 10.0 A |
| 功率带宽 | 470 kHz | 310 kHz | 230 kHz |
| 增益 | 20 V/V (可定制增益) | ||
| 斜率 | 150 V/us | ||
| 信号带宽 | 680 kHz | ||
| 负载 | Any | ||
| 噪音 | 714 uV RMS (10uF Load, 0.03 Hz to 1 MHz) | ||
| 保护 | 连续短路，过热 | ||
| 电压监测器 | 1/20 V/V | ||
| 电流监测器 | 1 V/A | ||
| 模拟输入 | +/-10 V , Zin = 100k, protected up to +/-20V | ||
| 输出连接器 | BNC, Screw Terminals, LEMO 0B | ||
| 工作电源 | 90 Vac to 250 Vac | ||
| 产品规格 | |
| 环境 | 0-40 C (32-104 F) 无冷凝湿度 |
| 尺寸 | 212 x 304.8 x 88 mm (8.35 x 12 x 3.46 in) |
| 重量 | 2 kg (4.4 lb) |
