PD200X4四通道功率放大器是一款用于驱动压电执行器及其他负载的四通道线性放大器。输出电压范围可在50V至200V间设置为单极性、双极性或非对称模式，通过双通道桥接负载可实现最高±200V输出电压（具体可选范围参见规格表）。前面板配备独立负载与桥接负载专用连接器及切换开关，可轻松实现四路独立通道与电压范围加倍的双路桥接通道间快速切换。
PD200X4四通道功率放大器 可驱动任意阻抗负载（包括无限容性负载），例如叠堆执行器、标准压电执行器、双线弯曲执行器，以及需要偏置电压的三线压电弯曲执行器。偏置电压可通过连接电源电压的两个辅助输出生成，亦可使用具有恒定直流偏置的放大通道实现。
PD200X4四通道功率放大器 提供多种用户控制与订购选项以确保最大应用灵活性：各通道直流偏置可通过前面板电位器调节（可选固定零位配置），正负最大输出电压可通过两个前面板电位器进行限制。前面板15针D-Sub连接器集成输入信号、电压监测、电流监测、温度测量、数字状态输出及数字关断输入功能。
输出连接器包含：独立通道BNC接口、桥接通道LEMO 0B接口及插拔式螺钉端子。PD200X4广泛适用于电光调制、超声设备、振动控制、纳米定位系统及压电电机等应用领域。
PD200X4 电气规格参数表（单通道）
放大器规格取决于输出电压跨度（即正负输出电压范围的差值）。例如：-50V至+100V输出电压范围的电压跨度为150V（峰峰值）。
| 参数类别 | 100Vp-p 模式 | 150Vp-p 模式 | 200Vp-p 模式 | 固定/通用参数 |
|---|---|---|---|---|
| 输出电压跨度 | 100 Vp-p | 150 Vp-p | 200 Vp-p | – |
| 峰值电流（单通道） | 2 A | 2 A | 2 A | – |
| RMS电流（单通道） | 1.2 A | 0.91 A | 0.57 A | – |
| 脉冲电流（选配） | 10.0 A | 10.0 A | 10.0 A | – |
| 功率带宽 | 470 kHz | 310 kHz | 230 kHz | – |
| 电压增益 | – | – | – | 20 V/V（支持定制增益） |
| 压摆率 | – | – | – | 150 V/μs |
| 信号带宽 | – | – | – | 680 kHz |
| 负载适应性 | – | – | – | 支持任意负载 |
| 输出噪声 | – | – | – | 714 μV RMS (10μF负载，0.03Hz-1MHz) |
| 保护机制 | – | – | – | 持续短路/过热保护 |
| 电压监测 | – | – | – | 1/20 V/V |
| 电流监测 | – | – | – | 1 V/A |
| 模拟输入 | – | – | – | ±10V（输入阻抗33kΩ，耐压±20V） |
| 输出接口 | – | – | – | BNC/螺钉端子/LEMO 0B.302 |
| 电源要求 | – | – | – | 90-250 Vac |
PD200X4 压电驱动器工作电压配置：
| 执行器类型 | 电压配置说明 | 支持通道数 |
|---|---|---|
| 叠堆执行器 | 50V 至 200V | 4通道独立 |
| 片状/管式执行器 | ±100V 或 +200V（接地负载） | 4通道独立 |
| ±200V（桥接负载） | 2通道桥接 | |
| 双线弯曲执行器 | ±100V 或 +200V（接地负载） | 4通道独立 |
| ±200V（桥接负载） | 2通道桥接 | |
| 三线弯曲执行器 | 最高 +200V（配合+200V偏置） | 4通道+偏置源 |
| ±100V（配合±100V偏置） | 4通道+2偏置源 |

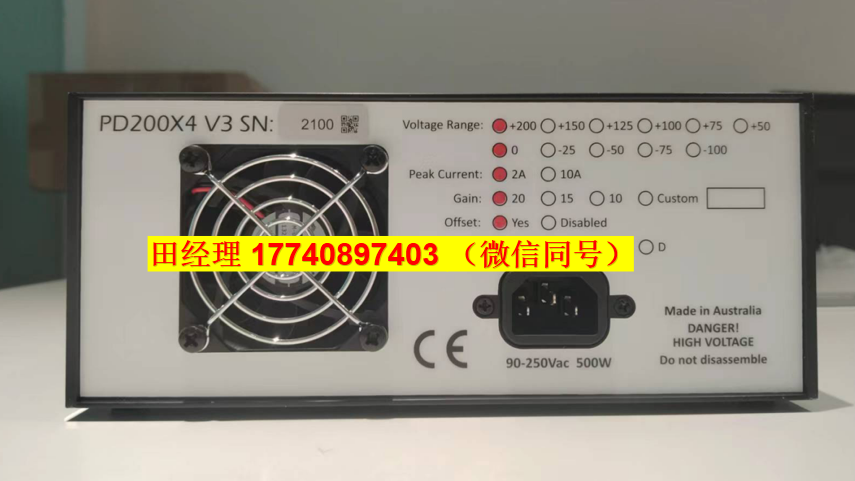

输出电压范围配置说明
输出电压范围需在订货时指定。标准电压范围及对应电流限值如下表所列，更多选项请参阅产品手册第18章。PD200X4前面板配备正负输出电压范围调节功能，建议选择等于或略高于实际需求的电压规格。
