TB 系列压电式管材扫描仪

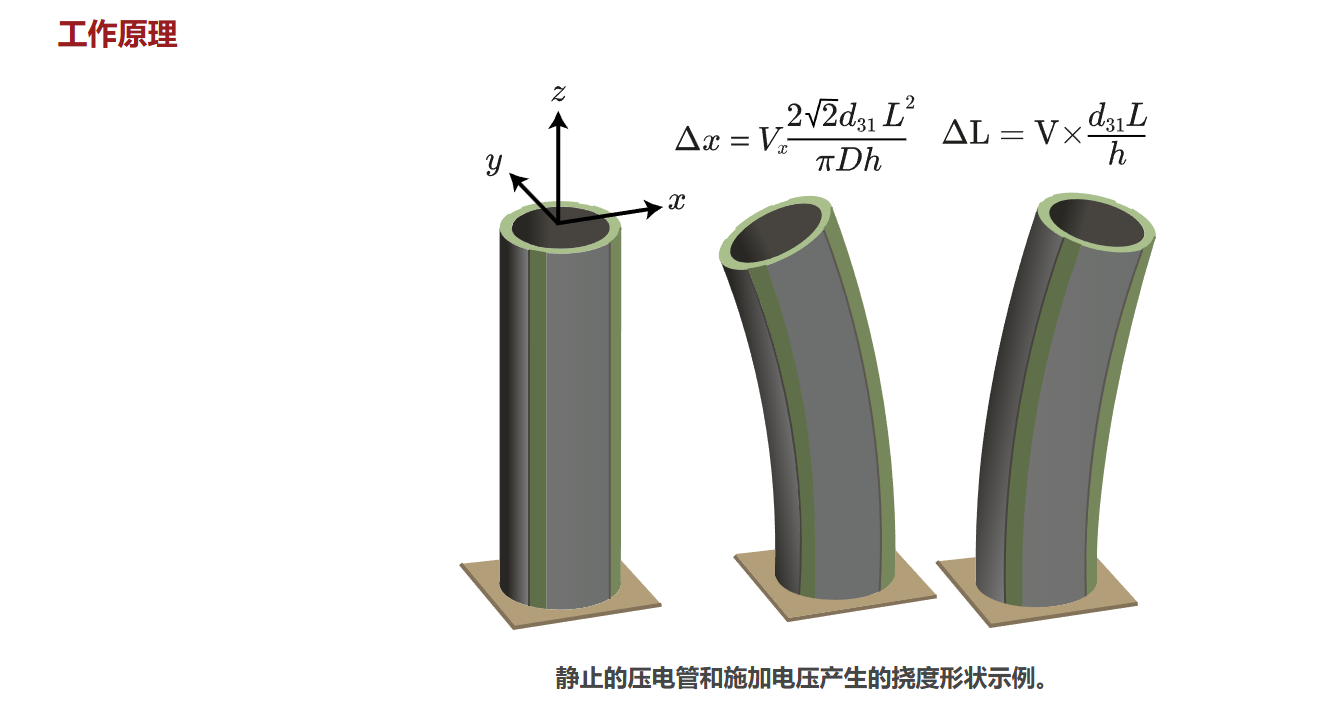

压电管扫描仪是由径向极化压电材料的薄圆柱体,具有四个外部电极和一个连续的内部电极。当电压施加到其中一个外部电极上时,管的自由端将向施加的电压弯曲。垂直延伸是通过向所有外部电极施加相等的电压,或通过向内部电极施加电压来实现的。

压电管扫描仪广泛用于扫描探针显微镜作为 XYZ 纳米定位器,以及其他应用,例如显微作和光束扫描。这些管子可以单独订购,也可以选择包括用于连接 TD250-INV 放大器的接线和连接器,并带有易于组装的安装表面。可根据要求提供定制尺寸和/或电极配置。

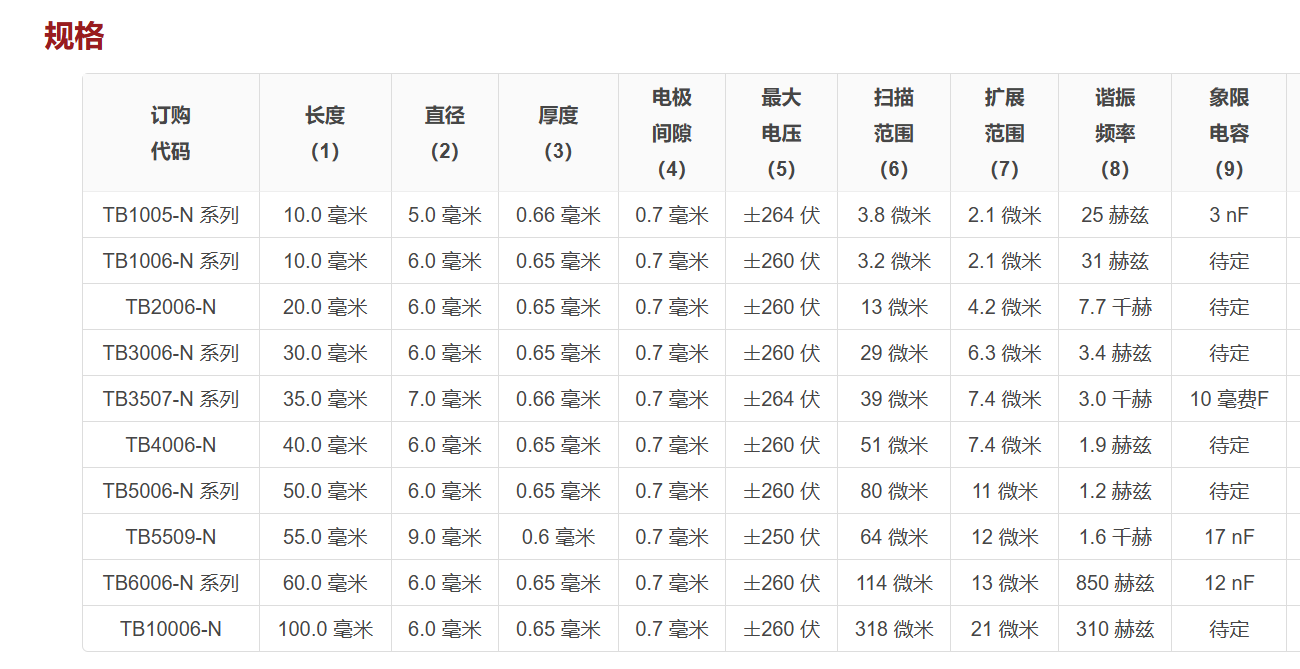

笔记:

  1. 长度公差 +/-0.2 mm
  2. 直径公差 +/-0.2 mm
  3. 厚度公差 +/-0.1 mm
  4. 外部电极之间以及电极与管端之间的间隙。公差 +0.3 mm, -0.2 mm
  5. 任何外部电极和接地的内部电极之间的最大推荐双极电压。
  6. 当最大电压施加到 X 或 Y 电极并且内部电极接地时,具有固定基极和自由端的峰峰值水平偏转。容差 -0%, +50%。
  7. 峰峰值垂直偏转,当最大电压施加到所有外部电极并且外部电极接地时。容差 -0%, +50%。
  8. 具有固定基极和自由端的第一弯曲模式谐振频率,请参见下面的计算器。公差 +/-20%。
  9. 一个外部电极和内部电极之间的电容。容差 +/-30%
  10. 管子的 STEP 文件,包括安装底座和端盖。如果不需要,请删除安装底座和端盖。

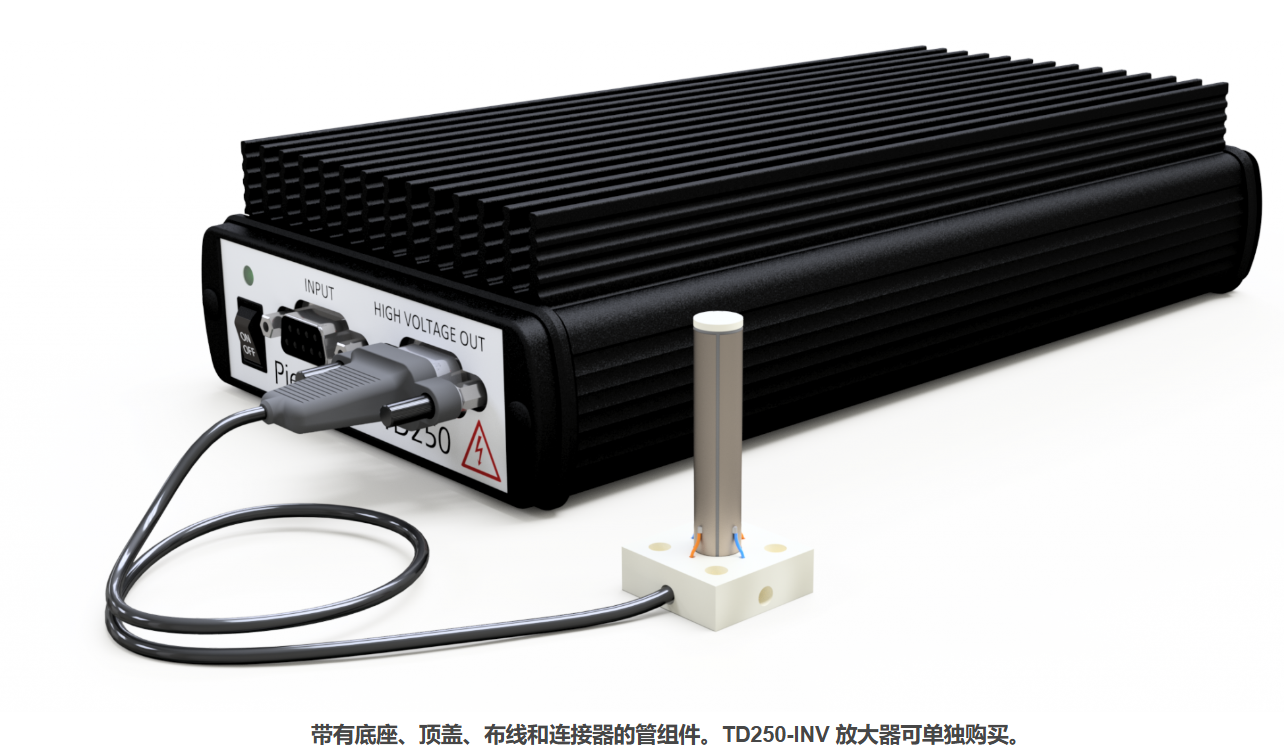

使用 TD250 放大器驱动压电管

TD250 是一款超低噪声、六通道 250V 放大器,针对驱动压电式电子管扫描仪进行了优化。尽管有许多配置可供选择,但下图所示的驱动内部电极配置提供了最大的 X、Y 和 Z 行程范围 [1]。此配置也称为 “Full Length” 配置 [1]。将该方法的性能与参考文献 [1] 中的其他配置进行了比较。

在驱动内部电极配置中,X 和 Y 电极以标准方式驱动,电压相等且相反,如下所示。通过向内部电极施加负电压,可以获得等于垂直扫描范围一半的收缩。也就是说,垂直偏转为ΔL=Vz×−d31Lh.哪里Vz是施加到内部电极的严格负电压。

这种方法利用了压电材料较高的正电场强度,通常是负电场强度的五倍。必须注意不要对内部电极施加正电压,因为这会导致去极化。例如,当使用非反相通道时,input 被强制为负值,如下所示。或者,可以使用反相通道,并且强制 input 为正。

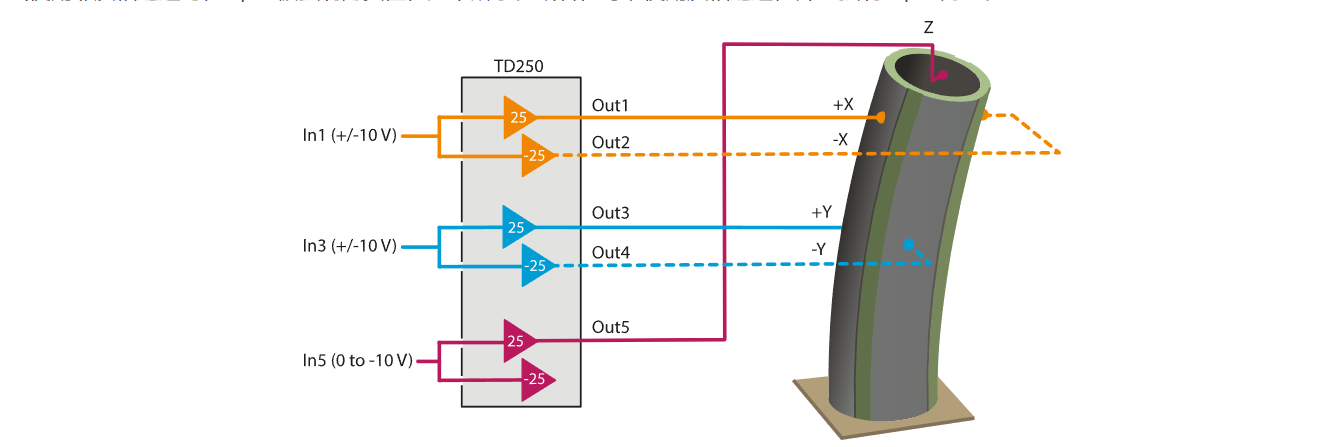

由 TD250-INV 放大器驱动的压电管的接线图。X 轴偏转由 In1 信号 (+/-10V) 控制,这导致在 +X 电极上产生非反相的 +/-250V 信号,在 -X 电极上产生反相的 +/-250V 信号。施加到 In1 的 +10V 信号导致向 +X 电极的最大偏转,而 -10V 信号导致向 -X 电极的最大偏转(如图所示)。Y 轴驱动方案与 X 轴相同。垂直 Z 轴偏转由 In5(0V 至 -10V)控制,这导致内部电极上产生高达 -250V 的负电压,收缩等于垂直行程范围的一半。当同时驱动所有三个轴时,只能利用一半的垂直行程范围。

挠度和谐振频率计算器

以下计算器在以下条件下估算压电管的横向和垂直行程范围:

  • 假设驱动内部电极配置。也就是说,仅将负电压施加到内部电极。如果管材仅用于伸长,则报告的垂直行程范围可以增加一倍。
  • “被动长度”是为了增加行驶范围而添加的附加结构。此长度不包括在谐振频率的计算中。

安装

最常见的安装配置是具有固定底座和自由端的悬臂布置。底座可以用通用的双组分环氧树脂(如 Loctite 3430)直接粘合到绝缘表面。如果在高压电极和表面之间保持 >0.5mm 的间隙,压电管也可以粘合到导电表面。

电极

这些管配有银或镍薄膜电极。电极材料由订货代码后缀决定,该后缀为 -S 代表银,-N 代表镍。银适用于通用应用和高磁场环境。镍电极更抗氧化,更容易焊接,但成本更高。这两种电极材料都对氧化敏感,会被皮肤上天然存在的酸降解;因此,处理时请戴上手套。

内部电极是连续的,外部电极是四分之一的。电极区域可以通过用稀硝酸蚀刻来去除。可根据要求提供定制电极配置。

电极间隙规格是从两端移除的外部电极的长度,它为安装表面提供电气间隙。内部电极是连续的。

在需要最高抗氧化性的应用中,可根据特殊要求提供金电极。

电流要求

计算功率带宽

所需的电流为我=C dV/dt哪里我是当前,C是有效电容,并且dV/dt是电压变化率。对于正弦波,所需的峰值电流等于:
我p=πCfVp−p哪里Vp−p是峰峰值电压。对于三角波,所需的峰值电流等于:

组装和安装选项

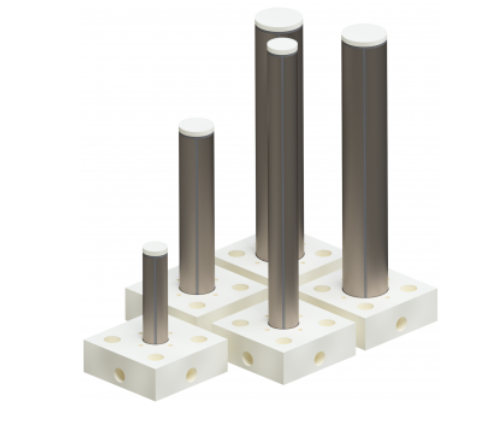

端盖和安装底座可用于压电管扫描仪,以简化安装和负载连接。还提供组装和布线服务。请使用 Tube 扫描仪生成器查看可用选项,并在线订购或下载报价。或者,您可以联系 PiezoDrive 并提供生成器配置的订单代码或屏幕截图。

订购代码

(管子订货代号)-(底座)-(顶盖)-(底盖)-(组装)-(配线)-(连接器)-L(长度)

  • 软管订购代码:例如 TB6006-S
  • Base:如果没有 base 或 B,则为空
  • 顶盖:如果没有顶盖或 TC,则为空
  • Bottom Cap:如果没有顶盖或 BC,则为空。不适用于底座
  • 已组装:如果未组装(胶合)或 A,则为空白,仅适用于 BTC 或 BC
  • Wiring:如果没有布线,则为空。如果管布线仅可用于组件,则为 W代表 垂直布线,不提供底座。代表 水平布线,不提供底座。
  • 连接器:对于未端接的电线或 DSUB,为空。仅在选中 连线 选项时可用。
  • Length:布线的长度(以米为单位)。仅在选中 连线 选项时可用。

示例 1

TB6006-S 管组装在底座中,带有顶盖和 1 米长的 D-Sub 电缆:TB6006-S-B-TC-A-W-DSUB-L1

示例 2

具有 1 米无端接垂直布线的 TB6006-S 管:TB6006-S-V-L1

示例 3

带底座和顶盖但没有组件或接线的 TB2006-S 管:TB2006-S-B-TC

焊接说明

可以使用导电环氧树脂 (Circuitworks CW2400) 或焊料和松香助焊剂连接电线。

导电环氧树脂具有柔韧的优点,无需加热,因此没有热去极化的风险;然而,施工很耗时,并且需要小心以避免因溢出而短路。环氧树脂推荐用于涉及全范围偏转循环的连续运行应用。

焊接比导电环氧树脂更快、更容易,但需要小心以避免管子过热。所需的材料和工具包括:

  • 手套、护目镜
  • 带镍或银电极的压电管
  • 绝缘电线,例如 AWG30 Kynar 绝缘线
  • Superior Flux 67 或松香助焊剂,例如 Chemtronics CW8200
  • 棉签
  • 60/40 Sn/Pb 0.5mm 焊锡丝,例如 Multicore 3096525-M
  • 温控烙铁
  • 异丙醇或丙酮

建议的步骤是:

  1. 将电线的末端剥去 3-5 毫米,然后用焊料在电线上镀锡。最后,将镀锡线修剪到 2 毫米。
  2. 用助焊剂润湿棉签并擦拭管上直径为 2 mm 的区域,将少量助焊剂涂抹到所需的焊接点。润湿更大的区域是可以的,但这往往会导致更大的焊点。
  3. 将烙铁温度设置为 300C,最好使用温度传感器进行检查。
  4. 使用热尖和焊料的短暂接触,在管上沉积一个直径为 2 mm 的焊点。
  5. 使用短暂的触点将镀锡丝连接到焊点。
  6. 用异丙醇或丙酮清除助焊剂。建议将异丙醇浴浸泡 10 分钟,以帮助去除所有残留物。
  7. 戴手套作试管可避免在试管上留下指纹。

真空兼容性

压电管不含任何脱气材料,并且完全兼容真空。

低温兼容性

PZT-5H 材料在低温下效果良好。作为指导,位移灵敏度降低了 5 倍。然而,在低温下,施加的电压可以从 +/-250 V 增加到 +/-1000 V,这可以恢复大部分室温偏转,但需要高电压。

例如,TB5509 管的预测挠度为 66 μm施加的电压为 +/-250 V。在低温下,位移将降低到66 μm×0.2=13.2 μm.

但是,如果电压增加到 +/-500 V,则偏转约为66 μm×0.2×500250=26.4 μm.

如果电压增加到 +/-1000 V,位移将约为66 μm×0.2×1000250=52.8 μm

选项 / OEM 定制

  • 自定义尺寸和厚度
  • 定制电极配置
  • 定制布线安排/连接器
  • 安装平台设计和制造

压电特性

压电材料类似于 PZT-5H 和 Navy Type VI。

财产 象征 价值 单位
压电常数 d33 600 10-12m/V
d31 -270 10-12m/V
g33 19.4 10-3Vm/N
g31 -9.2 10-3Vm/N
机电
耦合系数
Kp 0.65
Kt 0.37
K31 0.38
频率常数 Np 1980 赫兹-米
Nt 1950 赫兹-米
N31 1450 赫兹-米
弹性常数 Y33 5.3 1010牛 / 米2
Y11 7.2 1010牛 / 米2
Q 因子 质量管理 80
介电常数 e33⁄ e0 3500 @1 赫兹
耗散因数 棕褐色 δ 2.5 % @ 1 kHz
Currie 温度 Tc 220 C
密度 ρ 7.8 克/厘米3
