澳大利亚Piezodrive,SB 系列, 200V 压电堆叠执行器,具有紫外线固化环氧树脂涂层和热塑性套筒

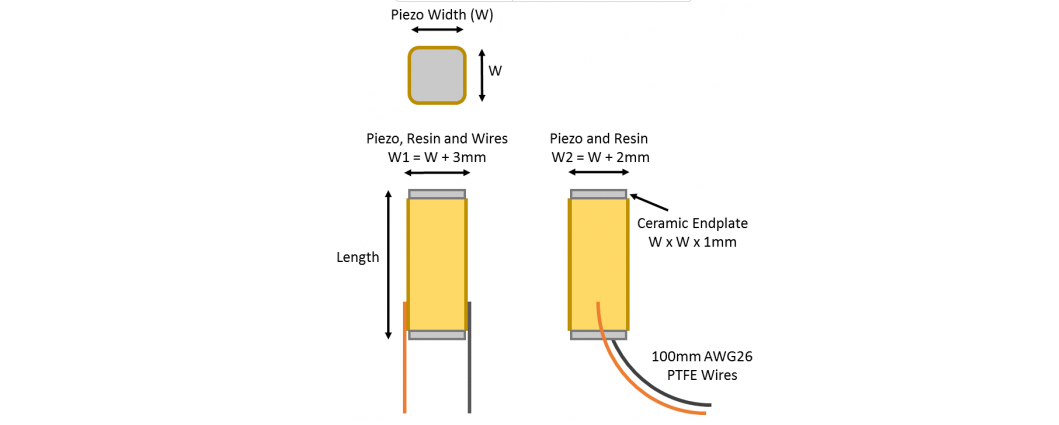

SB 系列 200V 压电堆叠执行器
安装
堆栈执行器不应承受较大的拉伸载荷、分布不均的载荷、离轴载荷、弯矩或扭矩。为了减少安装误差，可以使用陶瓷或不锈钢球端将堆栈执行器连接到负载。还推荐使用弯曲机制。
球头
PiezoDrive 堆叠式促动器可配备 Saphire 球头，以改善负载分配，简化安装，并减少维修期间的弯矩。可以通过在订货代码中添加以下后缀之一来指定一个或两个球头：-TBE（顶部球端）、-BBE（底部球端）或 -2BE（两个球端）。例如 SA070718-2BE。
| 执行器 宽度 |
球端 直径 |
额外 长度 |
| 3 毫米 | 3 毫米 | 3 毫米 |
| 5 毫米 | 5 毫米 | 5 毫米 |
| 7 毫米 | 6.5 毫米 | 6.5 毫米 |
范围
该范围规定用于 -30V 至 +150V 的外加电压。如果输入电压为单极（0V 至 +150V），则指定范围将减少 0.75 倍。当堆叠平动电机驱动刚性弹簧时，范围会因
kpkp+kL哪里kp是平动电机刚度，而kL是载荷刚度。
也可以通过约束端板来减小行程范围，例如通过将促动器粘合到坚硬的底座上。这种效果在长度小于宽度两倍的致动器中最为明显。
电容
促动器电容是在室温下测得的小信号电容。由于磁滞，有效电容随着施加的电压而增加。当在全范围下工作时，有效电容大约是小信号电容的两倍。电容也随温度的增加而增加。温度升高约 50 °C 将使有效电容增加一倍。
压电致动器在高频全范围驱动时会散热。PiezoDrive 促动器可以在高达 85 摄氏度的温度下连续运行。超过此温度的连续运行可能会损坏促动器。
耗散的热量约为施加电功率的 10%。对于正弦波，施加的电功率为：
P=Vp−p2πCf4.
电流要求
功率带宽计算器
所需的电流为我=C dV/dt哪里我是当前，C是有效电容，并且dV/dt是电压变化率。对于正弦波，所需的峰值电流等于：
我p=πCfVp−p哪里Vp−p是峰峰值电压。对于三角波，所需的峰值电流等于：
我p=2CfVp−p.
推荐驱动程序
| 放大器 | 应用 |
| PDm200B 系列 | 通用型，低成本 |
| MX200 系列 | 大电流、低噪声、低成本 |
| PDu150 | 超低噪声 |
| PD200 系列 | 高速、低噪音 |
| PX200 系列 | 大电流、低噪声 |
压电特性
压电材料类似于 PZT-5H 和 Navy Type VI。
| 财产 | 象征 | 价值 | 单位 |
|---|---|---|---|
| 压电常数 | d33 | 600 | 10-12m/V |
| d31 | -270 | 10-12m/V | |
| g33 | 19.4 | 10-3Vm/N | |
| g31 | -9.2 | 10-3Vm/N | |
| 机电 耦合系数 |
Kp | 0.65 | 那 |
| Kt | 0.37 | 那 | |
| K31 | 0.38 | 那 | |
| 频率常数 | Np | 1980 | 赫兹-米 |
| Nt | 1950 | 赫兹-米 | |
| N31 | 1450 | 赫兹-米 | |
| 弹性常数 | Y33 | 5.3 | 1010牛 / 米2 |
| Y11 | 7.2 | 1010牛 / 米2 | |
| Q 因子 | 质量管理 | 80 | 那 |
| 介电常数 | e33⁄ e0 | 3500 | @1 赫兹 |
| 耗散因数 | 棕褐色 δ | 2.5 | % @ 1 kHz |
| Currie 温度 | Tc | 220 | C |
| 密度 | ρ | 7.8 | 克/厘米3 |
