PDm200 微型高压放大器

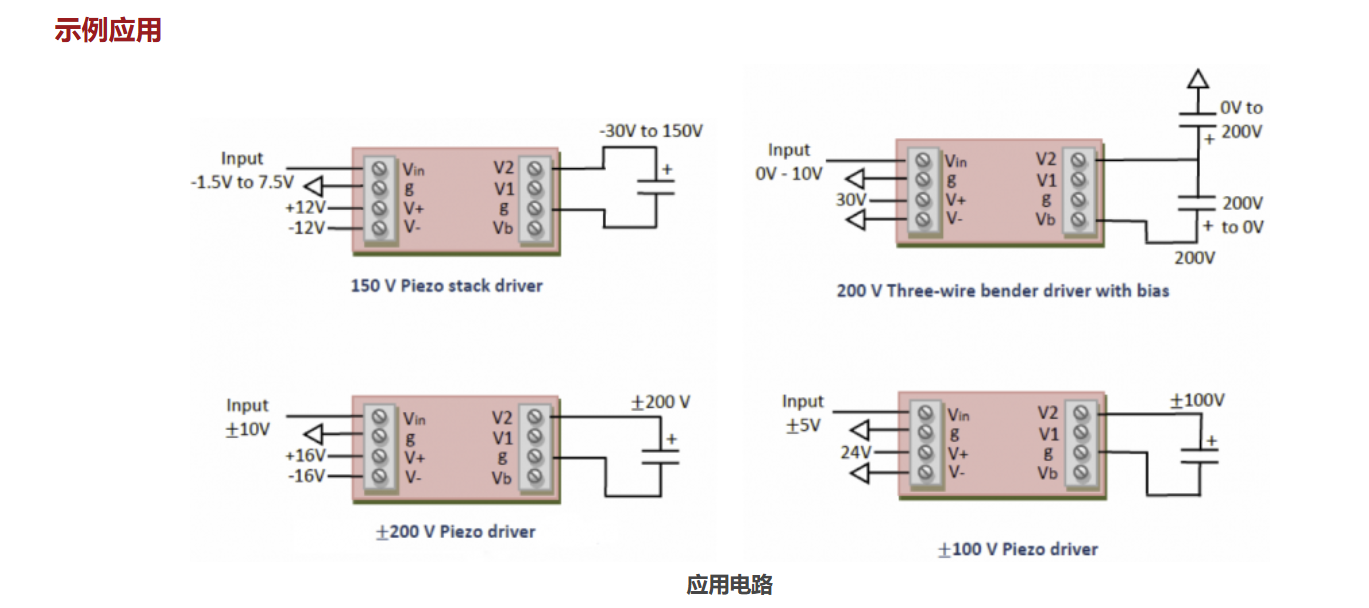

PDm200 是一款高性能电源和线性放大器模块，用于驱动压电致动器和其他负载。输出电压范围可以在 100V、150V 或 200V 的双极或单极模式之间切换。在单极模式下，负输出范围固定为 -30V，用于堆栈执行器。PDm200 可以驱动堆栈执行器;标准压电致动器;两个弯线机;以及需要偏置电压的三线压电弯曲器。
PDm200 适用于广泛的应用，包括：光学、超声波、振动控制、纳米定位系统和压电电机。有电流过载和过热保护。它可以用四个 M2.5 螺钉安装到底座上。PCB 安装版本随附接头，可直接安装到主机主板上。
兼容的执行器
| 堆栈执行器 | 60V、100V、120V、150V、200V |
| 板和管 | 高达 +/-200V |
| 两个弯管器 | 高达 +/-200V |
| 三根弯管机 | 0 至 200V，带 200V 偏置 |
| 电源 | +/-12 V 至 +34 V |
| 最大单极输出 | -30V 至 200 V |
| 最大双极输出 | +/-200 伏 |
| 峰值输出电流 | 300 毫安 |
| RMS 输出电流 | 120 mA（+/-100 V 输出） |
| 功率带宽 | 63 赫兹 （100 Vp-p） |
| 信号带宽 | 200 kHz |
| 转换速率 | 20 伏/微 |

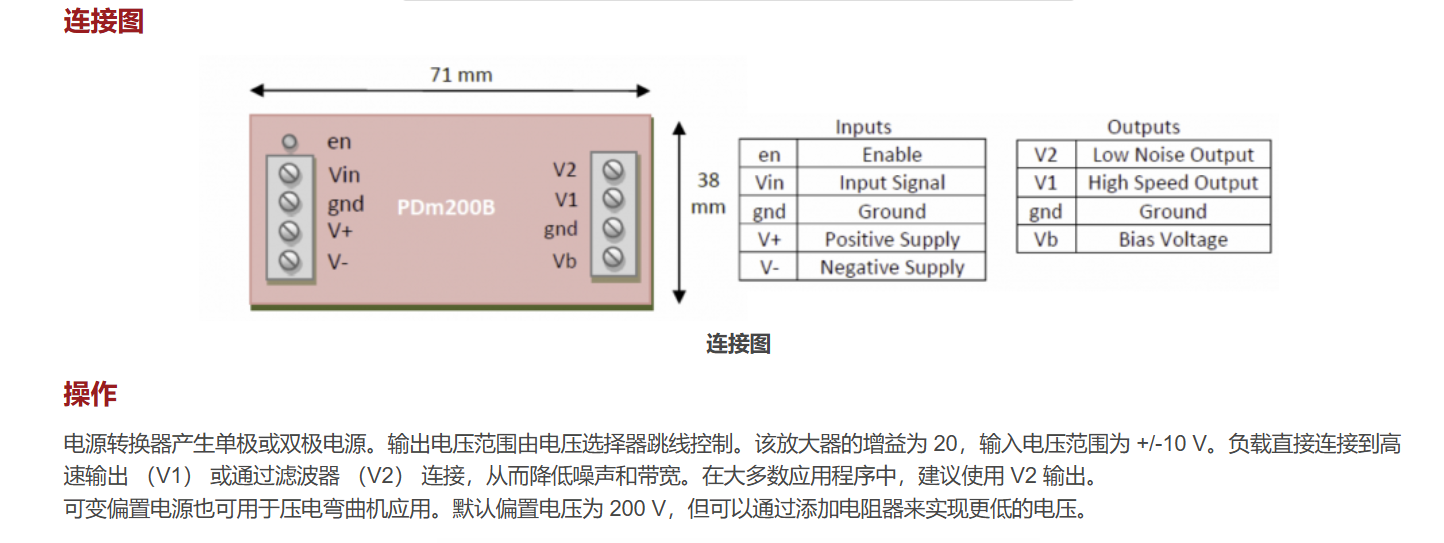

| 尺寸 | 71 x 38 毫米 |
| 重量 | 50 克 |
| 获得 | 20 伏/伏 |
| Input Impedance | 200 千欧姆 |
| Input Offset | +/-10 毫伏 |
| 负荷 | 任何 |
| 过载保护 | 热和电流 |
| 噪声 | 1 mV RMS（1uF 负载） |
| 环境 | 0 至 60C（32 至 140F） |
| 静态电流 | 100 mA（关断时为 7.5mA） |
