PD200X4 – 四通道功率放大器

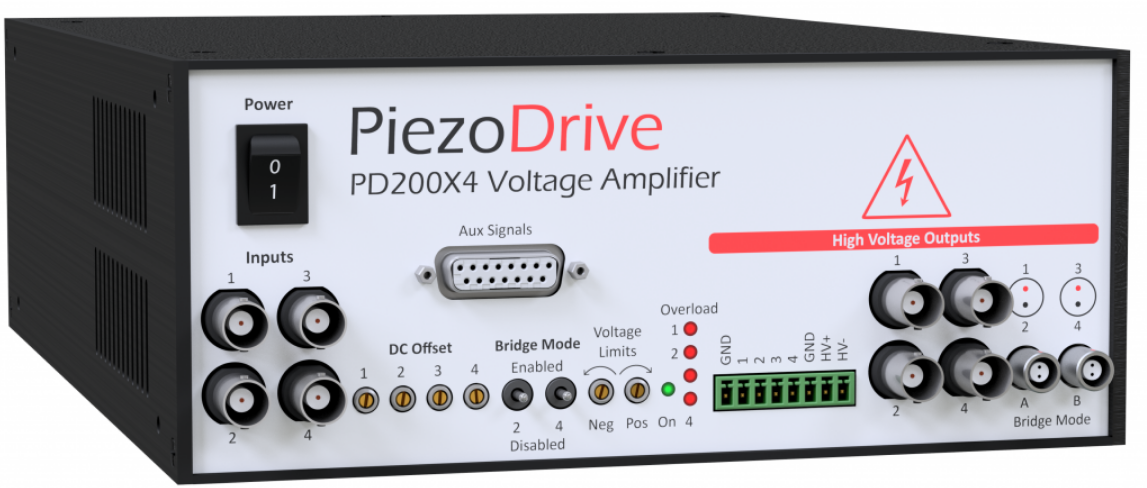

PD200X4 是一款四通道线性放大器，用于驱动压电执行器和其他负载。输出电压范围可以是单极性、双极性或非对称的，范围为 50V 至 200V。使用两个桥接负载通道可实现高达 +/-200V 的电压。有关可用输出电压范围，请参阅规格表。用于独立和桥接负载的前面板开关和专用连接器可以轻松地在四个独立通道和两个电压范围翻倍的桥接通道之间切换。
该PD200X4可以驱动任何负载阻抗，包括无限容性负载，例如堆栈执行器;标准压电执行器;两个弯线机;以及需要偏置电压的三线压电折弯机。偏置电压可以使用连接到电源电压的两个辅助输出，或使用具有恒定直流偏移的放大器通道来生成。
提供一系列用户控制和订购选项，以提供最大的应用灵活性。每个通道的直流偏移可由前面板电位器控制，也可以作为选项固定为零。最大正负输出电压可以使用两个前面板电位器进行限制。前面板上的 15 引脚 DSUB 连接器包括用于输入、电压监控器、电流监控器、温度测量、数字状态输出和数字关断输入的信号。
输出连接器包括用于独立通道的 BNC、用于桥接通道的 LEMO 0B 和插入式螺钉端子。该PD200X4适用于广泛的应用，包括电光、超声波、振动控制、纳米定位系统和压电电动机。
规格
放大器规格取决于输出电压范围，即正负输出电压范围之间的差异。例如，输出电压范围为 -50V 至 +100V，输出电压跨度为 150 V（峰峰值）。
| 电气规格（每通道） | |||
| 输出电压跨度 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
| 峰值电流（每通道） | 2 安 | 2 安 | 2 安 |
| RMS 电流（每通道） | 1.2 安 | 0.91 安 | 0.57 安 |
| 脉冲电流（可选） | 10.0 安 | 10.0 安 | 10.0 安 |
| 功率带宽 | 470 千赫 | 310 赫赫 | 230 千赫 |
| 获得 | 20 V/V（提供自定义增益） | ||
| 转换率 | 150 伏/我们 | ||
| 信号带宽 | 680 千赫 | ||
| 负荷 | 任何 | ||
| 噪声 | 714 uV RMS（10uF负载，0.03 Hz至1 MHz） | ||
| 保护 | 连续短路，热 | ||
| 电压监控器 | 1/20 伏/伏 | ||
| 电流监视器 | 1 伏/安 | ||
| 模拟输入 | +/-10 V，Zin = 33k，保护电压高达 +/-20V | ||
| 输出连接器 | BNC，螺丝端子，LEMO 0B.302 | ||
| 电源 | 90 Vac 至 250 Vac | ||
| 机械规格 | |
| 环境 | 0-40 C （32-104 F） 非冷凝湿度 |
| 尺寸 | 212 x 304.8 x 88 毫米（8.35 x 12 x 3.46 英寸） |
| 重量 | 2 千克（4.4 磅） |
| 兼容的执行器 | |
| 堆栈执行器 | 50V 至 200V（4 通道） |
| 板和管 | +/-100V 或 +200V，接地负载（4 通道） +/-200V，桥接负载（2 通道） |
| 两个弯线机 | +/-100V 或 +200V，接地负载（4 通道） +/-200V，桥接负载（2 通道） |
| 三线折弯机 | 高达 +200V，+200V 偏置（4 通道 + 偏置源） +/-100V，+/-100V，+/-100V 偏置（4 通道 + 2 个偏置源） |
输出电压范围
输出电压范围在订购时指定。下面列出了标准电压范围和相关电流限制，更多选项可以在产品手册的第 18 节中找到。该PD200X4具有用于降低正负输出电压范围的前面板控件，因此建议使用等于或略大于所需电压的电压。
| 负 电压 | 正 电压 | 桥 接模式 | RMS 电流 | 峰值 电流 | 订单 代码 |
| 0 伏 | +200 伏 | +/-200 伏 | 0.57 安 | 2 安 | PD200X4-P200 |
| 0 伏 | +150 伏 | +/-150 伏 | 0.91 安 | 2 安 | PD200X4-P150 |
| 0 伏 | +100 伏 | +/-100伏 | 1.20 安 | 2 安 | PD200X4-P100 |
| -25 伏 | +125 伏 | +/-150 伏 | 0.91 安 | 2 安 | PD200X4-N25-P125 |
| -25 伏 | +75 伏 | +/-100伏 | 1.20 安 | 2 安 | PD200X4-N25-P75 |
| -50 伏 | +150 伏 | +/-200 伏 | 0.57 安 | 2 安 | PD200X4-N50-P150 |
| -50 伏 | +100 伏 | +/-150 伏 | 0.91 安 | 2 安 | PD200X4-N50-P100 |
| -50 伏 | +50 伏 | +/-100伏 | 1.20 安 | 2 安 | PD200X4-N50-P50 |
| -75 伏 | +75 伏 | +/-150 伏 | 0.91 安 | 2 安 | PD200X4-N75-P75 |
| -75 伏 | +25 伏 | +/-100伏 | 1.20 安 | 2 安 | PD200X4-N75-P25 |
| -100 伏 | +100 伏 | +/-200 伏 | 0.57 安 | 2 安 | PD200X4-N100-P100 |
| -100 伏 | +50 伏 | +/-150 伏 | 0.91 安 | 2 安 | PD200X4-N100-P50 |
