PD200 – 60 瓦电压放大器

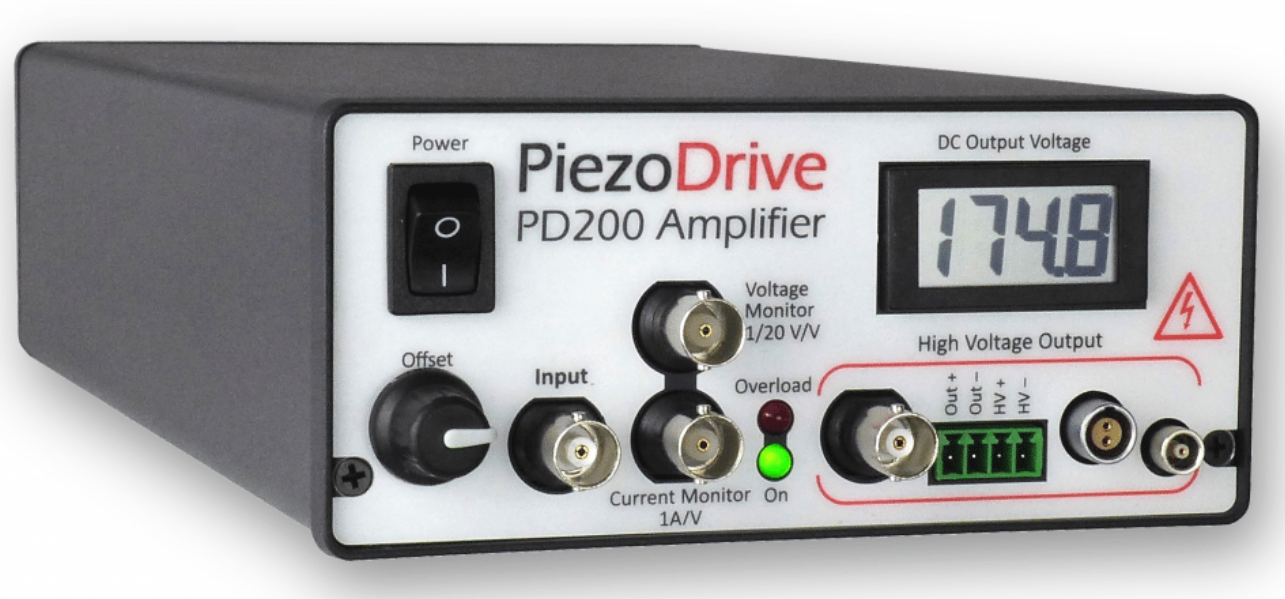

PD200 是一款宽带宽、低噪声的线性放大器，用于驱动压电执行器和其他负载。输出电压范围可以是单极性、双极性或非对称的，范围为 50V 至 200V。在桥接配置中可实现高达 +/-200V 的电压。PD200 可以驱动任何负载阻抗，包括无限容性负载，例如堆栈执行器;标准压电执行器;两个弯线机;以及需要偏置电压的三线压电折弯机。
配置选项包括电压范围、极性和输出电流。电压范围还可以由两个用户可访问的电位器限制。PD200适用于广泛的应用，包括电光、超声波、振动控制、纳米定位系统和压电电机。
有四个输出连接器，包括 Lemo 00、Lemo 0B、BNC 和螺钉端子，可直接连接到几乎任何市售压电执行器。后面板连接器还提供温度输出、过载监控器和外部关断输入。
规格
| 电气规格 | |||
| 输出电压范围 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
| RMS 电流 | 1.2 安 | 0.91 安 | 0.57 安 |
| 脉冲电流 | 10.0 安 | 10.0 安 | 10.0 安 |
| 功率带宽 | 470 千赫 | 310 赫赫 | 230 千赫 |
| 获得 | 20 伏/伏 | ||
| 转换率 | 150 伏/我们 | ||
| 信号带宽 | 680 千赫 | ||
| 最大功率 | 60 W 耗散 | ||
| 负荷 | 任何 | ||
| 噪声 | 714 uV RMS（10uF负载，0.03 Hz至1 MHz） | ||
| 保护 | 连续短路，热 | ||
| 电压监控器 | 1/20 伏/伏 （BNC） | ||
| 电流监视器 | 1 伏/安 （BNC） | ||
| 模拟输入 | +/-10V（BNC，锌 = 27k） | ||
| 输出连接器 | LEMO 0B， LEMO 00， 螺丝端子， BNC | ||
| 电源 | 90 Vac 至 250 Vac | ||
| 机械规格 | |
| 环境 | 0-40 C （32-104 F） 非冷凝湿度 |
| 尺寸 | 275 x 141 x 64 毫米（10.8 x 5.5 x 2.5 英寸） |
| 重量 | 1 千克（2.2 磅） |
| 兼容的执行器 | |
| 堆栈执行器 | 50V 至 200V |
| 板和管 | 高达 +/-100V |
| 两个弯线机 | 高达 +/-100V |
| 三线折弯机 | 0 至 200V，200V 偏置 |
| 三线折弯机 | +/-100V，+/-100V偏置 |
输出电压范围
订购时指定所需的输出电压范围。默认输出范围为 0V 至 +200V （PD200-V0,200）。下面列出了可用的电压范围和相关的电流限制。还可以对电压范围进行微调，请参阅下面的“电压限制”。
| 电压范围 | RMS 电流 | 峰值电流 | 订单代码 |
| 0 至 +200 | 0.57 安 | 2 安 | PD200-V0,200 |
| 0 至 +150 | 0.91 安 | 2 安 | PD200-V0,150 |
| 0 到 +100 | 1.20 安 | 2 安 | PD200-V0,100 |
| 0 到 +50 | 1.20 安 | 2 安 | PD200-V0,50 |
| -50 至 +150 | 0.57 安 | 2 安 | PD200-V50,150 |
| -50 至 +100 | 0.91 安 | 2 安 | PD200-V50,100 |
| -50 至 +50 | 1.20 安 | 2 安 | PD200-V50,50 |
| -100 至 +100 | 0.57 安 | 2 安 | PD200-V100,100 |
| -100 至 +50 | 0.91 安 | 2 安 | PD200-V100,50 |
表 1.电压范围配置
电压限制
输出电压范围可以使用从底部面板上的一对孔访问的两个电位器限制为任意的正负值。用 2 毫米一字螺丝刀顺时针轻轻转动电位器，即可获得完整的电压范围。逆时针转动电位器可降低电压范围。最靠近前面板的孔控制负电压范围，而后孔控制正电压范围。
| 电压跨度 | 脉冲电流 | 脉冲时间 |
| 200伏 | 10 安 | 100 我们 |
| 150伏 | 10 安 | 150 我们 |
| 100伏 | 10 安 | 400 美国 |
| 50伏 | 10 安 | 400 美国 |
表 2.脉冲配置中的最大峰值电流持续时间
对于小于峰值电流限制的电流脉冲，最大脉冲持续时间如图1所示。
图 1.最大脉冲持续时间与峰值电流和电压跨度的关系
