PDu100B – 微型压电驱动器
PDu100B 是一款完整的小型化电源和线性放大器，用于驱动压电致动器。PDu100B 提供可变增益和偏移、可切换电压范围，以及选择接地参考或差分输入和输出。PDu100B 可以驱动高达 +/-100V 的两线压电执行器和弯曲器，以及高达 +100V 的三线压电弯曲器和堆叠执行器。应用包括压电阀、电机、泵以及低功耗定位和操作系统。
主要功能包括：
- 可选输出电压范围 100V、90V 或 60V
- 双极或单极输出
- 用于三线弯曲机驱动器的偏置电源
- 峰值输出电流：100mA
- 电源电压：3V 至 5.5V
- 尺寸：25×40 毫米（1×1.5 英寸）
- 质量：5.5 克（0.2 盎司）
兼容的执行器
| 堆栈执行器 | 60V、100V |
| 板和管 | 高达 +/-100V |
| 两个弯管器 | 高达 +/-100V |
| 三根弯管机 | 0 至 100V，带 100V 偏置 |
规格
| 电源 | 3 V 至 5.5 V | ||
| 最大单极输出 | +60 伏 | +90 伏 | +100 伏 |
| 最大双极输出 | +/-60 伏 | +/-90 伏 | +/-100 伏 |
| RMS 输出电流 | 89 毫安 | 60 毫安 | 33 毫安 |
| 平均直流电流 | 40 毫安 | 18 毫安 | 15 毫安 |
| 功率带宽 | 5.3 赫兹 | 3.5 千赫 | 3.2 赫兹 |
| 峰值输出电流 | 100 毫安 | ||
| 信号带宽 | 60 kHz（空载） | ||
| 尺寸 | 39 x 25 毫米（1.5 x 1 英寸） | ||
| 重量 | 5.5 克（0.2 盎司） | ||
| 获得 | 27.5 伏/伏 | ||
| 单极输入 Z | 100 欧姆 | ||
| Biipolar Input Z | 20 千欧姆 | ||
| Input Offset | +/-100 毫伏 | ||
| 负载电容 | 无限 | ||
| 过载保护 | 热和电流 | ||
| 噪声 | 70mV RMS （10uF 负载） | ||
| 环境 | 0 至 70 C（32 至 158 F） | ||
| 静态电流 | 25 mA（关断时 1 mA） | ||
连接图
PDu100B 连接图
操作
放大器的操作由下面的框图说明。一个 boost 转换器产生一个高压轨，为一对互补放大器供电。单个输出可用于驱动高达 +100 V 的单极负载，或者两个输出都可用于产生 ±100 V。
输入可选择偏置电源电压一半的单极信号或双极信号。放大器增益为 27.5，因此 3.6 Vp-p 输入将产生 100 Vp-p 输出。两个放大器通道都在输出范围的一半处偏置，例如 100 V 范围内为 50 V。
PDu100B 框图
示例应用
配置
PDu100B 可进行配置，以适应各种应用。输出电压范围由开关 1 （S1） 选择，如下所示。
| 第 1.1 页 | S1.2 系列 | 单极范围 | Bipolar Range |
| 上 | 上 | 100 伏 | +/-100伏 |
| 上 | 关闭 | 90 伏 | +/-90V |
| 关闭 | 上 | 70 伏 | +/-70V |
| 关闭 | 关闭 | 60 伏 | +/-60V |
输出电压范围配置
输入类型可以通过开关 2 （S2） 配置为单极或双极，如下所示。
| 输入类型 | 第 2.1 季 | S2.2 | 输入端子 | 输入范围 |
| 单极的 | 上 | 关闭 | Vup | 0.5 V +/- 1.8V |
| 双 | 关闭 | 上 | Vbp | +/- 3.6V |
输入类型配置
整体系统增益由输入和输出的配置决定。下面列出了可能的组合。
| 输入类型 | 输出类型 | 获得 | 输入范围 | 输出范围 |
| 单极的 | 单极的 | 27.5 | 0.5 V +/- 1.8V | 100 伏 |
| 单极的 | 双 | 55 | 0.5 V +/- 1.8V | +/-100 伏 |
| 双 | 单极的 | 13.75 | +/- 3.6V | 100 伏 |
| 双 | 双 | 27.5 | +/- 3.6V | +/-100 伏 |
系统增益和电压范围
两个输出都偏置在大约一半的 HV 总线电压处VHV，例如 50 V 和 100 V 范围。输出电压公式如下。
| 输入类型 | 输出类型 | 输出方程 |
| 单极的 | 单极的 | 27.5×(Vup−VS2)+VHV2 |
| 单极的 | 双 | 55×(Vup−VS2) |
| 双 | 单极的 | 13.75×Vbp+VHV2 |
| 双 | 双 | 27.5×Vbp |
系统增益和电压范围
使用微调器 R15 可以将 HV 总线电压（和偏置输出）变化 10%。增益和输出电压范围可以通过联系 info@piezodrive.com 进行定制。
偏移电压
微调电位器 R15 调节直流偏置电压，范围为 +/- 250 mV。
尺寸

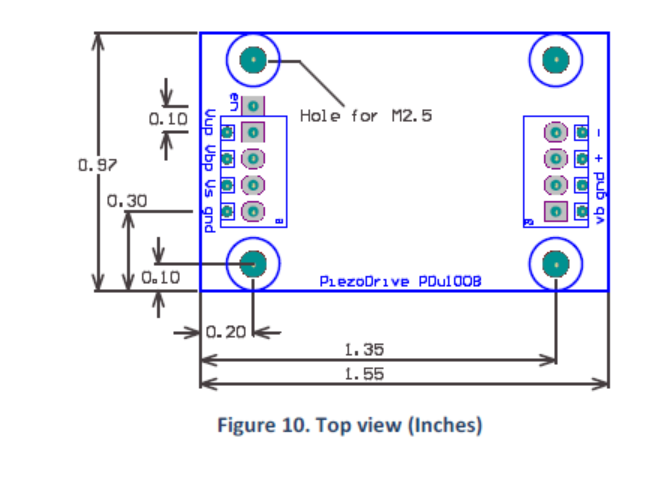

横向尺寸如图 10 和图 11 所示。安装孔设计用于 M2.5 螺纹垫片。标准 PCB 安装版本 （PDu100B-PCB） 的左侧立面如图 12 和图 13 所示。
