MX200 – 高性能压电驱动器
MX200 是一款完整的电源和高性能线性放大器模块，用于驱动压电执行器。MX200 可以驱动堆栈执行器;标准压电执行器;两个弯线机;以及需要偏置电压的三线压电折弯机。在高达 100 kHz 的频率下产生高达 1 安培的输出电流。使用外部交流耦合电容器可实现高达 +/-100V 的双极性输出电压。
MX200 具有短路、平均电流过载和电源欠压保护。MX200 可用作独立模块，也可使用四个 M3 螺钉安装到底座上。PCB 安装版本 （MX200-PCB） 配有接头，可直接安装到主机主板上。
兼容的执行器
| 堆栈执行器 | 60V、100V、120V、150V、200V |
| 板和管 | 高达 +/-200V |
| 两个弯线机 | 0 至 200V，200V 偏置 |
| 三线折弯机 | +/-100V，+/-100V偏置 |
规格
| 电源 | 24 V（18 V 至 36 V） |
| 电压范围 | +100 伏、+150 伏、+200 伏 |
| RMS 电流 | 550mA、330 mA、220 mA |
| 峰值电流 | 1 安培 |
| 功率带宽 | 106 kHz （180 Vp-p） |
| 信号带宽 | 200 kHz（100 nF 负载） |
| 转换率 | 60 伏/我们 |
| 获得 | 20 伏/伏 |
| 输入阻抗 | 33 kOhm （In+）， 1.6 kOhm （In-） |
| 输入偏移 | +/- 5 毫伏 |
| 负荷 | 无限 |
| 输出噪声 | <1 mV RMS（1uF负载） |
| 保护 | 过流和欠压 |
| 静态电流 | 0.3 A（关断时为 30 mA） |
| 尺寸 | 80 x 46 x 40 毫米（长 x 宽 x 高） |
| 环境 | 0C 至 60C（-40F 至 140F） |
| 重量 | 95 克 |
连接图
连接图
配置
使用两个跳线 LK1 和 LK2，输出电压范围可以设置为 +100V、+150V 或 +200V。在较低的电压范围内可提供更大的输出电流。不正确的跳线组合会损坏放大器。
| 电压范围 | 峰值电流 | RMS 电流 | 平均电流 | LK1 | LK2 |
| 100伏 | 1 安培 | 550毫安 | 250毫安 | 一个 | 外 |
| 150伏 | 1 安培 | 330毫安 | 150毫安 | B | B |
| 200伏 | 1 安培 | 220毫安 | 100毫安 | 外 | 一个 |
电压范围跳线设置
输出电流
最大连续RMS电流取决于电压范围，如表1所示。平均正输出电流也可用于计算功耗和平均电源电流。对于正弦波，平均正输出电流等于所有电压范围的峰值电流限制为 +/-1A，可提供长达 5ms 的电流。这在需要快速上升时间的脉冲应用中非常有用。
电源电流
放大器和风扇的静态功率约为 8 W。因此，24 V时的静态电源电流为0.3 A。通过对使能引脚施加逻辑零，可以将其降低到30 mA。电源电流与平均正输出电流的关系为哪里是输出电压范围，并且是平均输出电流。因此，最大电源电流为1.25 A，在全额定功率（=100 mA）。
电源必须足够 amp升压器，建议额定值至少为 1.5 Amps。请注意，当首次通电或使能放大器时，需要短时间内全电流来为存储电容器充电。
应用电路
应用电路
压电双晶型的偏置输出
偏置输出 （Vb） 为驱动三线压电弯管机提供固定电压。偏置电压比所选电压范围高出约5V。使用双晶型执行器时的有效电容是两层的总和。
也可以驱动需要对称偏置电压的执行器，例如 +/-100 V，因为这种配置在电气上与单极配置相同，例如 0V 至 200V。

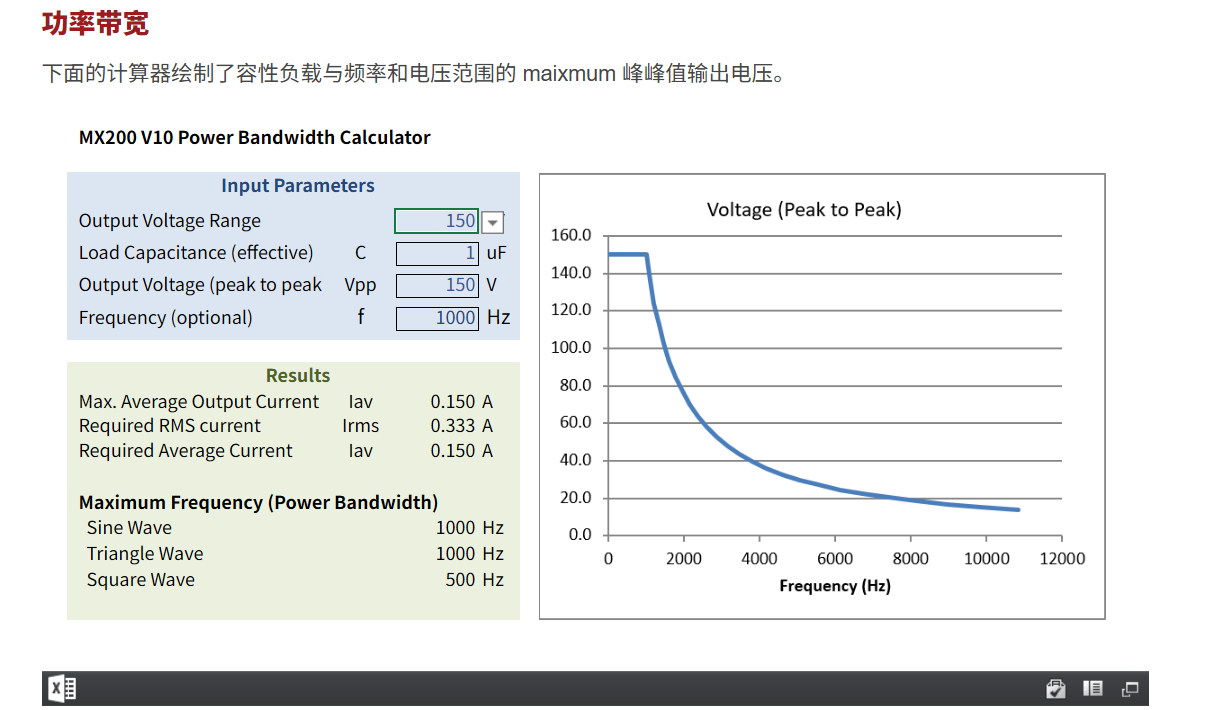

功率带宽
