MX200 – 高性能压电驱动器
MX200 是一款完整的电源和高性能线性放大器模块，用于驱动压电致动器。MX200 可以驱动堆栈执行器;标准压电致动器;两个弯线机;以及需要偏置电压的三线压电弯曲器。在高达 100 kHz 的频率下产生高达 1 安培的输出电流。使用外部 AC 耦合电容器可实现高达 +/-100V 的双极输出电压。
MX200 具有短路、平均电流过载和电源欠压保护。MX200 可用作独立模块，或通过四个 M3 螺钉安装到底座上。PCB 安装版本 （MX200-PCB） 随附接头，可直接安装到主机主板上。
兼容的执行器
| 堆栈执行器 | 60V、100V、120V、150V、200V |
| 板和管 | 高达 +/-200V |
| 两个弯管器 | 0 至 200V，带 200V 偏置 |
| 三根弯管机 | +/-100V，带 +/-100V 偏置 |
规格
| 电源 | 24 V（18 V 至 36 V） |
| 电压范围 | +100 V、+150 V、+200 V |
| RMS 电流 | 550 mA、330 mA、220 mA |
| 峰值电流 | 1 安培 |
| 功率带宽 | 106 kHz （180 Vp-p） |
| 信号带宽 | 200 kHz（100 nF 负载） |
| 转换速率 | 60 伏/微 |
| 获得 | 20 伏/伏 |
| Input Impedance | 33 kOhm （输入+），1.6 kOhm （输入-） |
| Input Offset | +/- 5 毫伏 |
| 负荷 | 无限 |
| 输出噪声 | <1 mV RMS（1uF 负载） |
| 保护 | 过流和欠压 |
| 静态电流 | 0.3 A（关断时 30 mA） |
| 尺寸 | 80 x 46 x 40 毫米（长 x 宽 x 高） |
| 环境 | 0C 至 60C（-40F 至 140F） |
| 重量 | 95 克 |

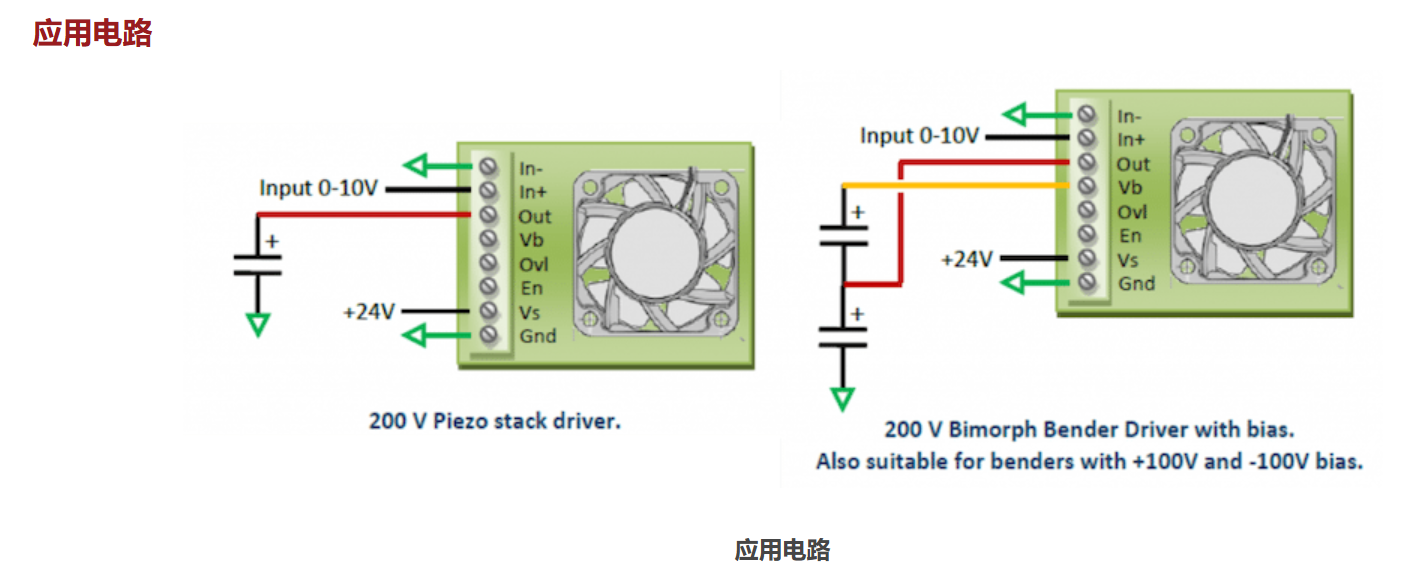

连接图
连接图
配置
输出电压范围可以使用两个跳线 LK1 和 LK2 设置为 +100V、+150V 或 +200V。在较低的电压范围内，可提供更大的输出电流。不正确的跳线组合会损坏放大器。
| 电压范围 | 峰值电流 | RMS 电流 | 平均电流 | LK1 | LK2 |
| 100 伏 | 1 安培 | 550 毫安 | 250 毫安 | 一个 | 外 |
| 150 伏 | 1 安培 | 330 毫安 | 150 毫安 | B | B |
| 200 伏 | 1 安培 | 220 毫安 | 100 毫安 | 外 | 一个 |
电压范围跳线设置
