澳大利亚Piezodrive,BD系列双通道驱动器,用于压电弯曲器促动器
BD 系列微型驱动器模块包含一个高压电源和两个线性放大器通道。各个通道可以驱动高达 +300V 的压电致动器，也可以组合成高达 +/-300V 的单个输出。反相选项允许这些模块驱动 2 线和 3 线压电弯曲器执行器。
3V 输入范围、快速响应和高峰值电流适合高速阀、机器人致动器、非谐振压电电机和运动控制应用等应用。
BD 系列模块包括全面的过载保护，并配有螺丝端子或 PCB 安装引脚。

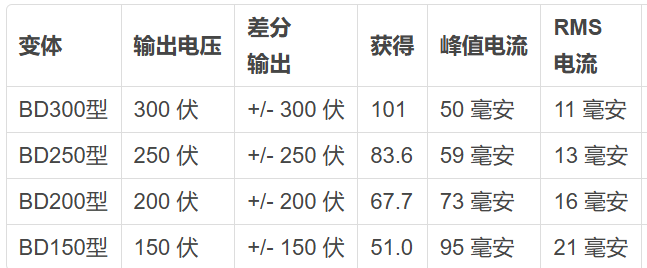

电压范围
操作
这些模块包含一个高压 DC-DC 转换器和两个线性放大器通道。最大输出电压范围为 +150V 至 +300V。最小输出电压约为 +3V，这是因为推挽式输出电路无法精确达到零伏。

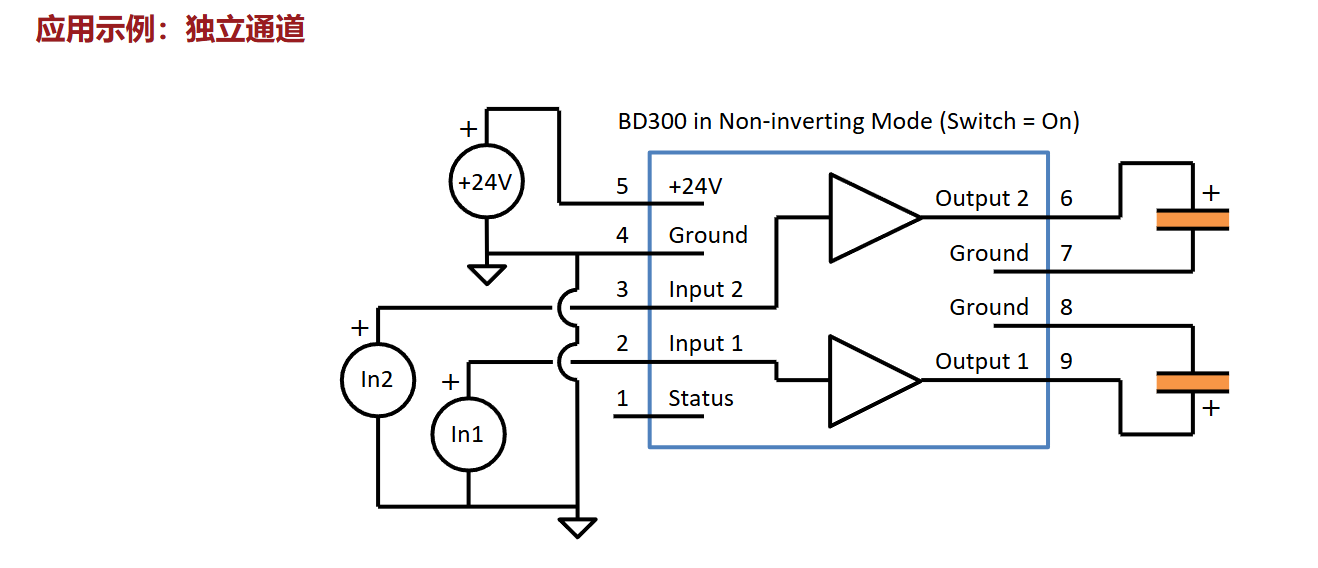

由于最小输出限制为大约 +3V，因此最小有用输入电压约为 +3V/增益。例如，BD300 的最小有用输入电压为 300V/101 = 30 mV。为简单起见，以下应用程序示例中不考虑此限制。
通道 2 可以在与通道 1 相同的同相配置 （on） 或反相配置 （off） 之间切换，这在驱动三个线弯曲器或创建单个差分输出时很有用。
输出电流
峰值和平均电流限制规格列在“电压范围”中。RMS 电流限制定义了容性负载可实现的最大频率，这在“功率带宽”中讨论。
在 RMS 电流限制接合之前，峰值电流可以消耗长达 5 毫秒。这允许使用电容负载进行快速步进变化。
其他规格
| 规范 | 价值 | 笔记 |
| 输入电压范围 | 0 V 至 3 V | 最小有用输入电压为 3V/增益。 |
| 输入阻抗 | 10kΩ, 5kΩ | 通道 1 为 10kΩ，通道 2 为 5kΩ |
| 最小输出电压 | < 3 V | 输出电压不为零 |
| 过流保护 | 峰值和 RMS | 包括直接短路 |
| 热保护 | 70 摄氏度 | 当 PCB 温度> 70°C 时禁用 |
| 电源 | +12 V 至 +30 V | 推荐 +24 V |
| 电源 | 5 瓦 | 满载时的最大平均功率 |
| 小信号带宽 | 20 赫兹 | |
| 转换速率 | 12 伏/微斯 | |
| 输出噪声 | < 全频的 1% | 例如，< BD300 的 3 Vpp |
| 状态引脚电压 | 0.6 伏 | < 0.5 V 表示热过载 |
| 温度范围 | 0 C 至 +50 C |
