外部绝缘

SA 致动器可配备热塑性套管，提供额外的机械保护并隔离电极触点。对于此选项，请在零件编号中添加“-B”，例如“SA050510-B”。最低订购量和交货时间适用，SA050510-B 和 SA050536-B 除外，它们有现货供应。

安装

堆栈执行器不应承受较大的拉伸载荷、分布不均的载荷、离轴载荷、弯矩或扭矩。为了减少安装误差，可以使用陶瓷或不锈钢球端将堆栈执行器连接到负载。还推荐使用弯曲机制。

合适的胶粘剂氰基丙烯酸酯，例如强力胶凝胶，以及通用的双组分环氧树脂，例如 Loctite 3430。在需要散热或在高温下运行的应用中，建议使用 Loctite 9466。

最大推荐拉伸载荷为锁紧力的 10%。在需要双向力或高速运动的应用中，建议使用大于最大拉伸载荷的预紧力。这保证了促动器始终处于压缩状态。建议的最大预紧力为锁紧力的 50%。

球头

PiezoDrive 堆叠式促动器可配备陶瓷球头，以改善负载分配，简化安装，并减少使用过程中的弯矩。可以通过在订货代码中添加以下后缀之一来指定一个或两个球头：-TBE（顶部球端）、-BBE（底部球端）或 -2BE（两个球端）。例如 SA070718-2BE。

范围

该范围规定用于 -30V 至 +150V 的外加电压。如果输入电压为单极（0V 至 +150V），则指定范围将减少 0.75 倍。当堆叠平动电机驱动刚性弹簧时，范围会因
kpkp+kL哪里kp是平动电机刚度，而kL是载荷刚度。

也可以通过约束端板来减小行程范围，例如通过将促动器粘合到坚硬的底座上。这种效果在长度小于宽度两倍的致动器中最为明显。

电容

促动器电容是在室温下测得的小信号电容。由于磁滞，有效电容随着施加的电压而增加。当在全范围下工作时，有效电容大约是小信号电容的两倍。电容也随温度的增加而增加。温度升高约 50 °C 将使有效电容增加一倍。

推荐驱动程序

连接电线

所有连接线均为 100mm AWG26 PTFE 绝缘线，SA030306 执行器除外，其引线为 15mm。可根据要求提供其他长度。红色表示正极端子。

真空兼容性

SA 执行器配有 UV 固化环氧树脂涂层，带或不带热塑性套筒。涂层和布线绝缘均符合 NASA SP-R-0022A 的脱气要求。

选项 / OEM 定制

• 陶瓷球头 （订单后缀 – 2BE）
• 自定义范围和尺寸
• 定制布线安排/连接器
• 预紧或机械放大器机构

尺寸

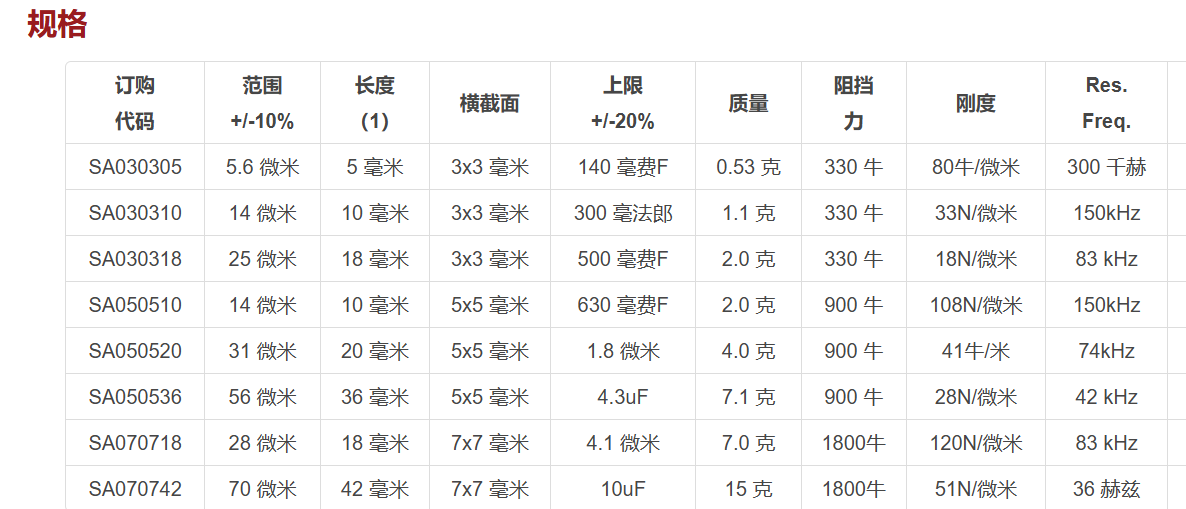

总堆叠尺寸基于规格中列出的陶瓷的宽度和长度。长度规格包括压电堆栈和两个 1 mm 厚的陶瓷端板。长度公差为 +/- 0.05 毫米。

压电特性

压电材料类似于 PZT-5H 和 Navy Type VI。
