PiezoDrive TB系列 压电管扫描仪
TB Series Piezoelectric Tube Scanners
压电管扫描仪是由径向极化的压电材料制成的细长圆柱体，其外部设有四个电极，内部则有一条连续的电极。当向其中一个外部电极施加电压时，该压电管的自由端会朝向施加电压的方向弯曲。若要实现垂直方向的移动，可以同时对所有外部电极施加相同的电压，或者直接对内部电极施加电压。
压电管扫描仪被广泛用于扫描探针显微镜中，作为XYZ方向的纳米定位器，同时也应用于微操纵和光束扫描等领域。这些压电管可以单独购买，也可以选择配备连接线、连接器等配件，以便与TD250-INV放大器进行连接；此外，产品还提供了便于安装的固定结构。根据客户需求，还可以提供定制的尺寸和/或电极配置。
PiezoDrive TB系列 压电管扫描仪技术规格
| 订单 代码 | 长度 (1) | 直径 (2) | 厚度 (3) | 电极 结算 (4) | 最大值。 电压 (5) | 扫描 范围 (6) | 延期 范围 (7) | 共振 频率 (8) | 象限 电容 (9) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TB1006-N | 10.0毫米 | 6.0毫米 | 0.65毫米 | 0.7毫米 | ± 260伏特 | 3.2微米 | 2.1微米 | 31千赫兹 | 3纳法 | ||
| TB2006-N | 20.0毫米 | 6.0毫米 | 0.65毫米 | 0.7毫米 | ± 260伏特 | 13 嗯 | 4.2微米 | 7.7千赫兹 | 4纳法 | ||
| TB3006-N | 30.0毫米 | 6.0毫米 | 0.65毫米 | 0.7毫米 | ± 260伏特 | 29微米 | 6.3微米 | 3.4千赫兹 | 6纳法 | ||
| TB4006-N | 40.0毫米 | 6.0毫米 | 0.65毫米 | 0.7毫米 | ± 260伏特 | 51微米 | 7.4微米 | 1.9千赫兹 | 6纳法 | ||
| TB5006-N | 50.0毫米 | 6.0毫米 | 0.65毫米 | 0.7毫米 | ± 260伏特 | 80微米 | 11微米 | 1.2千赫兹 | 10纳法 | ||
| TB5509-N | 55.0毫米 | 9.0毫米 | 0.6毫米 | 0.7毫米 | ± 250伏特 | 64微米 | 12微米 | 1.6千赫兹 | 17纳法 | ||
| TB6006-N | 60.0毫米 | 6.0毫米 | 0.65毫米 | 0.7毫米 | ± 260伏特 | 114微米 | 13微米 | 850赫兹 | 11纳法 | ||
| TB10006-N | 100.0毫米 | 6.0毫米 | 0.65毫米 | 0.7毫米 | ± 260伏特 | 318微米 | 21微米 | 310赫兹 | 19纳法 |
注释：
- 长度公差：±0.2毫米
- 直径公差为 ±0.2 毫米。
- 厚度公差为 ±0.1 毫米。
- 外部电极之间的间距，以及电极与管子末端之间的间距。公差范围为 +0.3 毫米至 -0.2 毫米。
- 任何外部电极与接地内部电极之间的最大推荐双极电压。
- 在固定底座且末端自由的情况下，当X电极或Y电极施加最大电压而内部电极保持接地状态时，所测得的水平偏转量。允许的偏差范围为-0%至+50%。
- 当所有外部电极均接通最大电压且外部电极处于接地状态时，所测得的垂直偏转幅度。允许的偏差范围为 -0% 至 +50%。
- 在固定基座和自由端的情况下，第一种弯曲模式下的共振频率，请参见下方的计算器。允许的误差范围为±20%。
- 一个外部电极与内部电极之间的电容值。容差范围为±30%。
- 该管件的 STEP 文件中包含了安装底座和端盖的详细信息。如果不需要安装底座和端盖，可以将其从文件中删除。

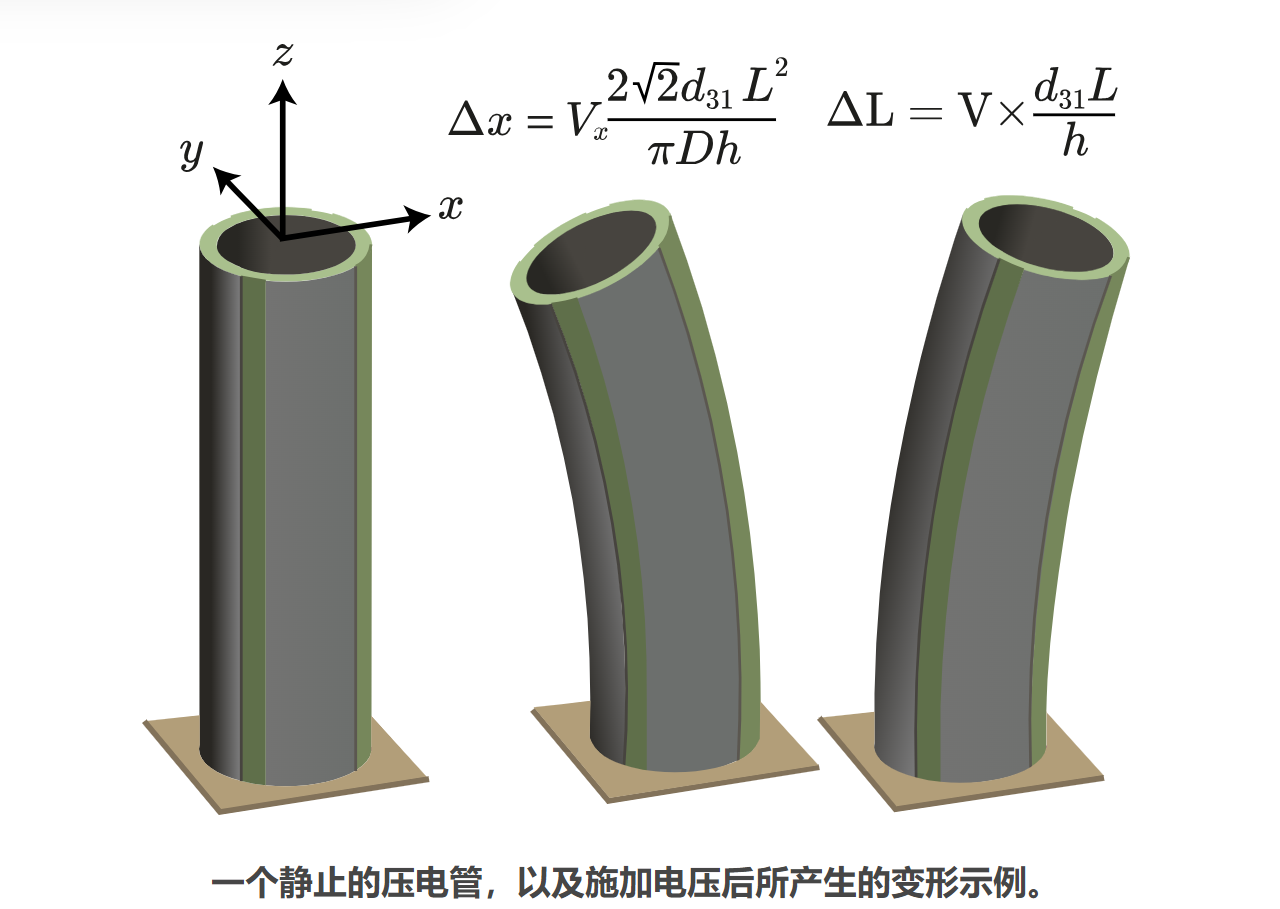

工作原理
接线与安装方案
端盖以及安装底座专为压电管扫描仪设计，旨在简化安装和线路连接过程。
管式扫描仪构建工具也可用于在管状电极上连接焊接好的导线。标准使用的导线为30AWG单芯铜线，采用PVDF（Kynar）绝缘材料制成，外径为0.5毫米，额定电压为300伏特。
订单代码
（管子型号代码）–（底座）–（顶盖）–（底盖）–（组装完成状态）–（接线方式）–（连接器）–L（长度）
- 管件订购代码：例如 TB6006-S
- 基准：如果没有基准，则显示为空；否则显示为“B”。
- 上限限制：如果没有上限限制，则该字段为空。
- 最低价格限制：如果没有最高价格限制或最低价格限制条款，则此字段为空。该选项不适用于无基础价格的产品。
- 组装状态：若产品未经过组装（即未使用胶水固定），则显示为“未组装”；若产品已经组装完成，则显示为“A”。该状态仅适用于与“B”、“TC”或“BC”组合使用的产品。
- 接线方式：若无接线，则标注为“Blank”；若仅支持管状接线，则标注为“W”；若为垂直接线且不支持使用底座，则标注为“V”；若为水平接线且不支持使用底座，则标注为“H”。
- 连接器：对于未接线的电线，该连接器为空；若选择了 DSUB 接线方式，则才会提供该连接器。
- 长度：指电线的长度，单位为米。此参数仅在选择了相应的电线选项后才会显示。
示例1
这款TB6006-S管件由底座、顶盖以及1米长的D-Sub电缆组成，型号为TB6006-S-B-TC-A-W-DSUB-L1。
示例2
一根 TB6006-S 芯片，其上连接着 1 米长的未接终端的垂直导线：TB6006-S-V-L1
示例 3
这款TB2006-S型管件配有底座和顶盖，但并未配备任何连接部件或电线：型号为TB2006-S-B-TC。
