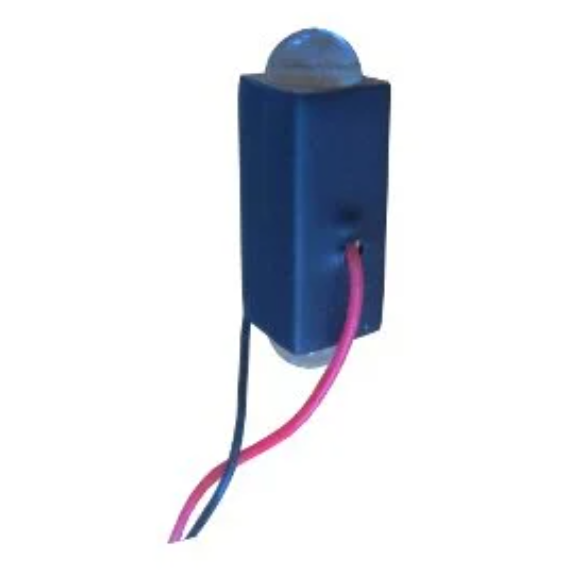

PiezoDrive SB系列200V压电堆执行器
200V Piezo Stack Actuators
SB系列堆叠执行器是一种高性能的多层结构执行器，采用热塑性材料进行封装，从而提升了产品的可靠性，并有效防止了灰尘和湿气的侵入。PiezoDrive执行器专为那些需要实现长距离运动、高输出力、纳米级精度以及高运行速度的应用场景而设计。SB系列执行器与PiezoDrive系列放大器及驱动模块实现了完美的配套兼容。
这些应用领域包括：纳米定位、显微镜技术、精密加工、振动控制、液压泵、阀门以及光学系统。
PiezoDrive SB系列200V压电堆执行器技术规格
| 订单 编码 | 范围： ± 10% | 长度 | 尺寸规格 | 上限： ±20% | 质量 | 阻止 强制操作 | 刚性 | ||
| SB050510 | 14微米 | 10微米 | 5 x 5 毫米 | 450纳法 | 2.3克 | 700牛顿 | 120牛顿/微米 | ||
| SB050520 | 28微米 | 20微米 | 5 x 5 毫米 | 900纳法 | 4.3克 | 700牛顿 | 60牛顿/微米 | ||
| SB050540 | 56微米 | 40微米 | 5 x 5 毫米 | 2.1 微法 | 8.1克 | 700牛顿 | 28牛顿/微米 | ||
| SB070720 | 28微米 | 20微米 | 7×7毫米 | 2.2微法 | 7.5克 | 北纬1400度 | 102牛顿/微米 | ||
| SB070740 | 56微米 | 40微米 | 7×7毫米 | 4.5微法 | 15克 | 北纬1400度 | 51牛顿/微米 |
安装
堆叠式执行器不应承受过大的拉伸载荷、分布不均匀的载荷、偏心载荷、弯矩或扭矩。为减少安装误差，可以使用陶瓷或不锈钢球头将堆叠式执行器与负载连接起来。同时，也建议采用柔性连接结构。
推荐的最大拉伸载荷应为阻力的10%。在需要承受双向力或进行高速运动的应用场景中，建议使用大于最大拉伸载荷的预加载力。这样能够确保执行器始终处于压缩状态。推荐的最大预加载力应为阻力的50%。
球形末端
PiezoDrive系列执行器可配备Saphire球头，以优化负载分布、简化安装过程，并降低使用过程中的弯曲应力。用户可以通过在订单代码后添加以下后缀来指定是否需要安装一个或两个球头：-TBE（顶部球头）、-BBE（底部球头）或-2BE（两侧均安装球头）。例如：SA070718-2BE。
| 执行器 的宽度 | 球头 直径 | 额外 长度 |
| 3毫米 | 3毫米 | 3毫米 |
| 5毫米 | 5毫米 | 5毫米 |
| 7毫米 | 6.5毫米 | 6.5毫米 |
范围
该产品的适用电压范围为 -30V 至 +150V。如果输入电压为单极性电压（0V 至 +150V），则规定的电压范围会缩小 0.75 倍。当堆叠式执行器用于驱动刚性弹簧时，其工作电压范围还会进一步缩小。
