电气连接

以下是驱动 BA 系列折弯机的推荐方法。这些建议适用于所有额定电压为 150V 的双极型双层折弯机执行器。

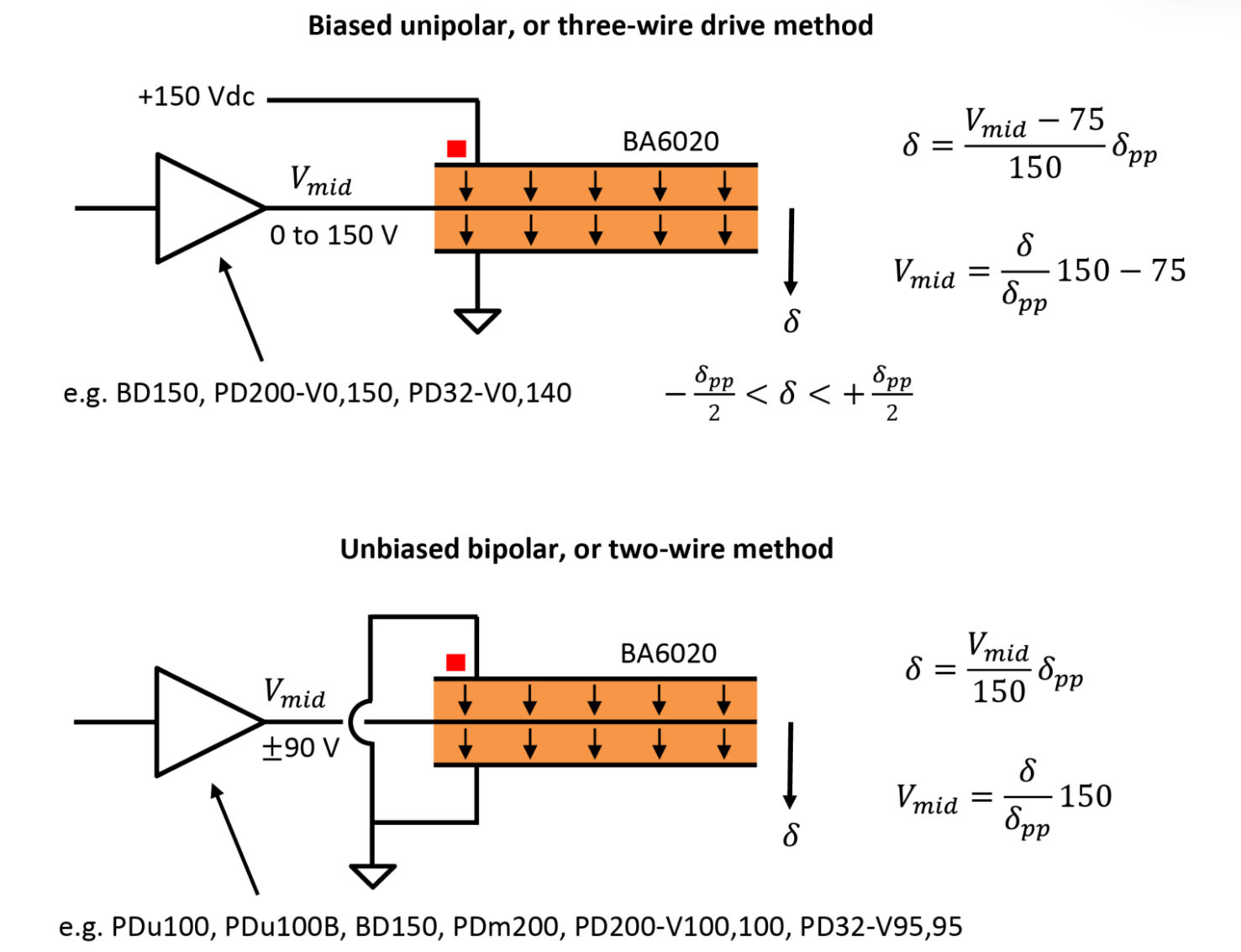

三线驱动法（即偏置单极驱动方式[1]）仅需要正电压，且能够使两个压电片上都产生正向电场。这种驱动方式能够实现最大的向下位移。 =⁢/2当……时，目标就实现了。⁢⁢ =150以及最大的向上挠度。 =−⁢/2当……时，目标就实现了。⁢⁢ =0这种方法的优点在于只需要一种电源极性即可满足使用需求。然而，其缺点也不容忽视：持续存在的直流电场可能会吸引杂质，从而为漏电流的产生提供途径；此外，顶部电极连接在高电压上，这在某些应用中可能对安全性构成威胁。适合使用这种放大器模块的产品包括 BD150 和 MX200（采用 150V 电压配置）。完全封闭式的放大器产品包括 PD200-V0,150，适用于通用场合；而 PD32-V0,140 则可支持多达 32 个通道的应用需求。

双线驱动法（也称为双极驱动法[1]）需要使用两路电源，因此会在压电片上产生正负两种方向的电场。与单极驱动法相比，由于电压摆幅更大，因此这种驱动方式能够实现更大的位移和输出力。当电压摆幅达到最大值时，压电片产生的向下位移也会达到最大值。⁢⁢ =90当……时，才能实现最大的向上偏转量。⁢⁢ =−90其优点包括：两个外部电极都可以接地，且在静态状态下不会产生任何伸长现象或电场。某些放大器，如PDm200、PD200-V100、PD32-V95等，会自然地产生±90V的输出电压；不过，如果不需要接地连接，也可以使用单电源供电的放大器。PDu100、PDu100B和BD150这类产品正是为那些不需要接地连接的应用场景而设计的。

对于大多数应用来说，推荐使用双线式双极驱动器。为了延长产品的使用寿命，最大直流电压应限制在±75V范围内；这样所产生的偏转效果与使用+150V偏置电压的三线式驱动器是相同的。如果接地连接并非必需的话，PDu100和PDu100B是适用于低频应用的理想选择——在这些应用中，噪声并不会成为问题。而使用BD150或MX200驱动器，则可以实现更高的电流和更快的运行速度。PDm200、PD200-V100、PD200-V100以及PD32-V95、PD32-V95这些驱动器都支持使用带接地的外部电极。

导线可以通过导电环氧树脂（Circuitworks CW2400）或普通的焊料与松香助焊剂来进行连接。在涂上助焊剂后，建议用300摄氏度的烙铁对导线进行一秒钟的加热处理。正极端会标有红色条纹作为标识。
