PiezoDrive SA系列压电执行器
150V Piezo Stack Actuators
SA系列压电执行器是一种高性能压电执行器，其表面涂有环氧树脂，从而提升了机械性能和防潮性能。这些执行器可与PiezoDrive系列放大器及驱动模块完美配合使用。其应用领域包括：纳米定位、显微镜技术、精密加工、振动控制、液压泵、阀门以及光学系统等。
PiezoDrive SA系列压电执行器技术规格
| 货号 | 范围： ±10% | 长度 （1） | 跨 节内容 | 上限： ±20% | 质量 | 阻止 强制操作 | 刚性 | Res. 频率 | |||
| SA030305 | 5.6微米 | 5毫米 | 3×3毫米 | 140纳法 | 0.53克 | 330N | 80牛顿/微米 | 300千赫兹 | |||
| SA030310 | 14微米 | 10毫米 | 3×3毫米 | 300纳法 | 1.1克 | 330N | 33纳姆 | 150千赫兹 | |||
| SA030318 | 25微米 | 18毫米 | 3×3毫米 | 500纳法 | 2.0克 | 330N | 18N/微米 | 83千赫兹 | |||
| SA050510 | 14微米 | 10毫米 | 5×5毫米 | 630纳法 | 2.0克 | 900牛顿 | 108纳牛/微米 | 150千赫兹 | |||
| SA050520 | 31微米 | 20毫米 | 5×5毫米 | 1.8微法 | 4.0克 | 900牛顿 | 41牛顿/米 | 74千赫兹 | |||
| SA050536 | 56微米 | 36毫米 | 5×5毫米 | 4.3微法 | 7.1克 | 900牛顿 | 28纳姆 | 42千赫兹 | |||
| SA070718 | 28微米 | 18毫米 | 7×7毫米 | 4.1微法 | 7.0克 | 1800N | 120牛顿/微米 | 83千赫兹 | |||
| SA070742 | 70微米 | 42毫米 | 7×7毫米 | 10微法 | 15克 | 1800N | 51纳姆 | 36千赫兹 |
(1) 长度公差为±0.05毫米。
外部绝缘层
SA型执行器可配备热塑性套管，这种套管不仅能提供额外的机械保护，还能隔离电极触点。如需选择该选项，请在产品编号后添加“-B”，例如“SA050510-B”。不过，此类产品存在最低订购数量和交货时间限制。
安装
堆叠式执行器不应承受过大的拉伸载荷、分布不均匀的载荷、偏离轴心的载荷、弯矩或扭矩。为减少安装误差，可以使用陶瓷或不锈钢制成的球形接头来连接堆叠式执行器与负载。此外，建议采用柔性连接结构。
适用的粘合剂包括氰基丙烯酸酯类粘合剂（例如强力胶凝胶），以及通用型双组分环氧树脂（例如Loctite 3430）。在需要散热或在高温度环境下使用的场合，建议使用Loctite 9466。
推荐的最大拉伸载荷应为阻力的10%。在需要承受双向力或进行高速运动的应用场景中，建议使用大于最大拉伸载荷的预加载力。这样能够确保执行器始终处于压缩状态。推荐的最大预加载力应为阻力的50%。

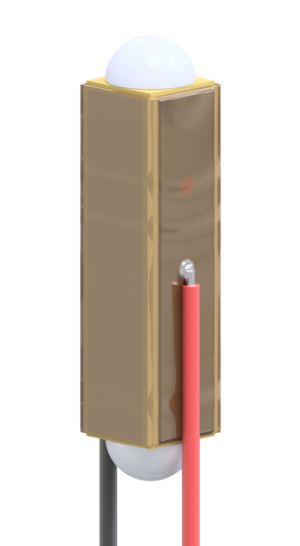

球形末端
PiezoDrive系列执行器可配备陶瓷球头，以优化负载分布、简化安装过程，并降低使用过程中的弯曲应力。若需要为执行器配备一个或两个球头，只需在订单代码后添加相应的后缀即可：-TBE（顶部球头）、-BBE（底部球头）或-2BE（两侧均装有球头）。例如：SA070718-2BE。
| 执行器 的宽度 | 球头 直径 | 额外 长度 |
| 3毫米 | 3毫米 | 3毫米 |
| 5毫米 | 5毫米 | 5毫米 |
| 7毫米 | 6.5毫米 | 6.5毫米 |
范围
该产品的适用电压范围为 -30V 至 +150V。如果输入电压为单极性电压（0V 至 +150V），则规定的电压范围会缩小 0.75 倍。当堆叠式执行器用于驱动刚性弹簧时，其工作电压范围还会进一步缩小。
推荐使用的驱动程序
| 放大器 | 应用 |
| PDm200B | 通用型、低成本产品 |
| MX200 | 高电流、低噪声、低成本 |
| PDu150 | 超低噪声 |
| PD200 | 高速运行且噪音低 |
| PX200 | 高电流、低噪声 |
连接电线
标准连接线如下所示。如需其他长度，可另行定制。红色标识为正极端子。
- SA0303系列：长度为100毫米，采用实心PTFE绝缘材料制成，外径为0.5毫米，内径为0.050毫米。2导体（AWG30）
- SA0505系列：长度为100毫米，采用实心PTFE绝缘材料制成，外径为0.64毫米，内径为0.106毫米。2导体（AWG27）
- SA0707系列：长度100毫米，采用实心PTFE绝缘材料制成，外径为0.64毫米，内径为0.106毫米。2导体（AWG27）
真空兼容性
这些SA执行器配备了紫外线固化环氧涂层，部分产品还配备了热塑性套管。无论是涂层还是电线绝缘材料，都符合NASA SP-R-0022A标准中对气体释放量的要求。
