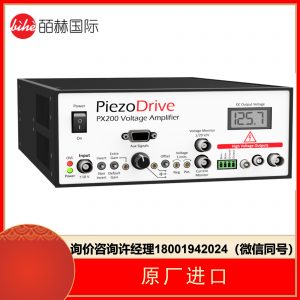

PX200是一款低噪声高电流线性放大器，用于驱动压电执行器和其他负载。输出电压范围可以是50V至200V的单极性、双极性或非对称电压。有关可用的输出电压范围，请参考规格表。两个放大器可以桥接模式连接，以提供高达+/-200V或+400V的电压。PX200具有高达13安培峰值的高输出电流，非常适合需要高功率和高频率的精密应用。
PX200可以驱动任何负载阻抗，包括无限制的电容性负载，如堆栈执行器；标准压电致动器；两台电线弯曲机；和需要偏压的三线压电弯曲器。偏置电压可以利用与电源电压相连的两个辅助输出来产生。
一系列前面板控制提供了最大的应用灵活性，包括输入信号反转、可变增益、DC偏移和可变电压限制。前面板上的9针DSUB连接器包括用于输入、电压监控、电流监控、关机监控和关机命令的信号。一个四位数的液晶显示屏也显示DC电压。
输出连接器包括BNC、LEMO 00、LEMO 0B.302和插入式螺丝端子。PX200适合广泛的应用，包括电子光学、超声波、振动控制、纳米定位系统和压电电机。
输出电压范围：
订购时规定了输出电压范围。下面列出了标准电压范围和相关的电流限制。由于PX200具有前面板控制，可减少正负输出电压范围，请选择等于或略大于所需的范围。
负
电压
(伏特) | 正电压（伏特） | 有效电流（安培） | 峰值电流（安培） | 脉冲电流 [1] | 增益 [2] | 变差 [3] | 订货号 |
| 0 | 200 | 1.6 | 3 | 9 | 20 | A | PX200-P200 |
| 0 | 150 | 2.1 | 4 | 10 | 15 | A | PX200-P150 |
| -50 | 150 | 1.6 | 3 | 9 | 15 | A | PX200-N50-P150 |
| -50 | 100 | 2.1 | 4 | 10 | 10 | A | PX200-N50-P100 |
| -100 | 100 | 1.6 | 3 | 9 | 10 | A | PX200-N100-P100 |
| -100 | 50 | 2.1 | 4 | 10 | 10 | A | PX200-N100-P50 |
| -100 | 0 | 3.1 | 6 | 13 | 10 | A | PX200-N100 |
| -150 | 0 | 2.1 | 4 | 10 | 15 | A | PX200-N150 |
| -200 | 0 | 1.6 | 3 | 9 | 20 | A | PX200-N200 |
| 0 | 175 | 1.8 | 3 | 10 | 20 | B | PX200-P175 |
| -25 | 150 | 1.8 | 3 | 10 | 15 | B | PX200-N25-P150 |
| -25 | 100 | 2.7 | 4 | 10 | 10 | B | PX200-N25-P100 |
| -75 | 100 | 1.8 | 3 | 10 | 10 | B | PX200-N75-P100 |
| -75 | 50 | 2.7 | 4 | 10 | 10 | B | PX200-N75-P50 |
| 0 | 125 | 2.7 | 4 | 10 | 15 | D | PX200-P125 |
| -25 | 125 | 2.1 | 4 | 10 | 15 | D | PX200-N25-P125 |
| -75 | 75 | 2.1 | 4 | 10 | 10 | D | PX200-N75-P75 |
| 0 | 100 | 3.1 | 6 | 13 | 10 | E | PX200-P100 |
| 0 | 75 | 4.1 | 6 | 13 | 10 | E | PX200-P75 |
| 0 | 50 | 5.3 | 9 | 13 | 10 | E | PX200-P50 |
| 0 | 25 | 5.3 | 9 | 13 | 10 | E | PX200-P25 |
| -25 | 75 | 3.1 | 6 | 13 | 10 | E | PX200-N25-P75 |
| -25 | 50 | 4.1 | 6 | 13 | 10 | E | PX200-N25-P50 |
| -25 | 25 | 5.3 | 9 | 13 | 10 | E | PX200-N25-P25 |
| -50 | 50 | 3.1 | 6 | 13 | 10 | E | PX200-N50-P50 |
| -50 | 25 | 4.1 | 6 | 13 | 10 | E | PX200-N50-P25 |
| -50 | 0 | 5.3 | 9 | 13 | 10 | E | PX200-N50 |
| -75 | 0 | 4.1 | 6 | 13 | 10 | E | PX200-N75 |
| -100 | 0 | 3.1 | 6 | 13 | 10 | E | PX200-N100 |
规格参数：
| 电气特性 |
| 转换速度 | 35 V/us |
| 信号带宽 | 390千赫 |
| 马克斯·鲍威尔 | 140 W功耗 |
| 负荷 | 任何的 |
| 噪音 | 150 uV RMS (10uF负载，0.03 Hz至1 MHz) |
| 保护 | 持续短路、热 | |
| 电压监控器 | 1/20伏/伏 |
| 电流监控器 | 如果峰值电流为6安培或更低，则为1.5 V/A
如果峰值电流大于6安培，则为0.5 V/A |
| 输入阻抗 | 48.7千欧姆 | |
| 输出阻抗 | 1.5欧姆 |
| 输出连接器 | LEMO 0B，LEMO 00，螺丝端子，BNC | |
| 电源 | 90伏交流电至250伏交流电 |
| 机械规格 |
| 环境 | 0-40°C(32-104°F)非冷凝湿度 |
| 规模 | 212 x 304.8 x 88毫米(8.35 x 12 x 3.46英寸) |
| 重量 | 2千克(4.4磅) |
| 兼容致动器 |
| 堆叠致动器 | 高达+200伏 |
| 板和管 | +/-100伏或+200伏 |
| 两台弯线机 | +/-100伏或+200伏 |
| 三个电线弯曲器 | +200V偏置时高达+200V，或+/-100V偏置时高达+/-100V |
功率通带：
在线功率带宽计算器估算容性负载阻抗下可实现的最高频率。计算器考虑了电流限值、压摆率、输出阻抗和小信号带宽。
