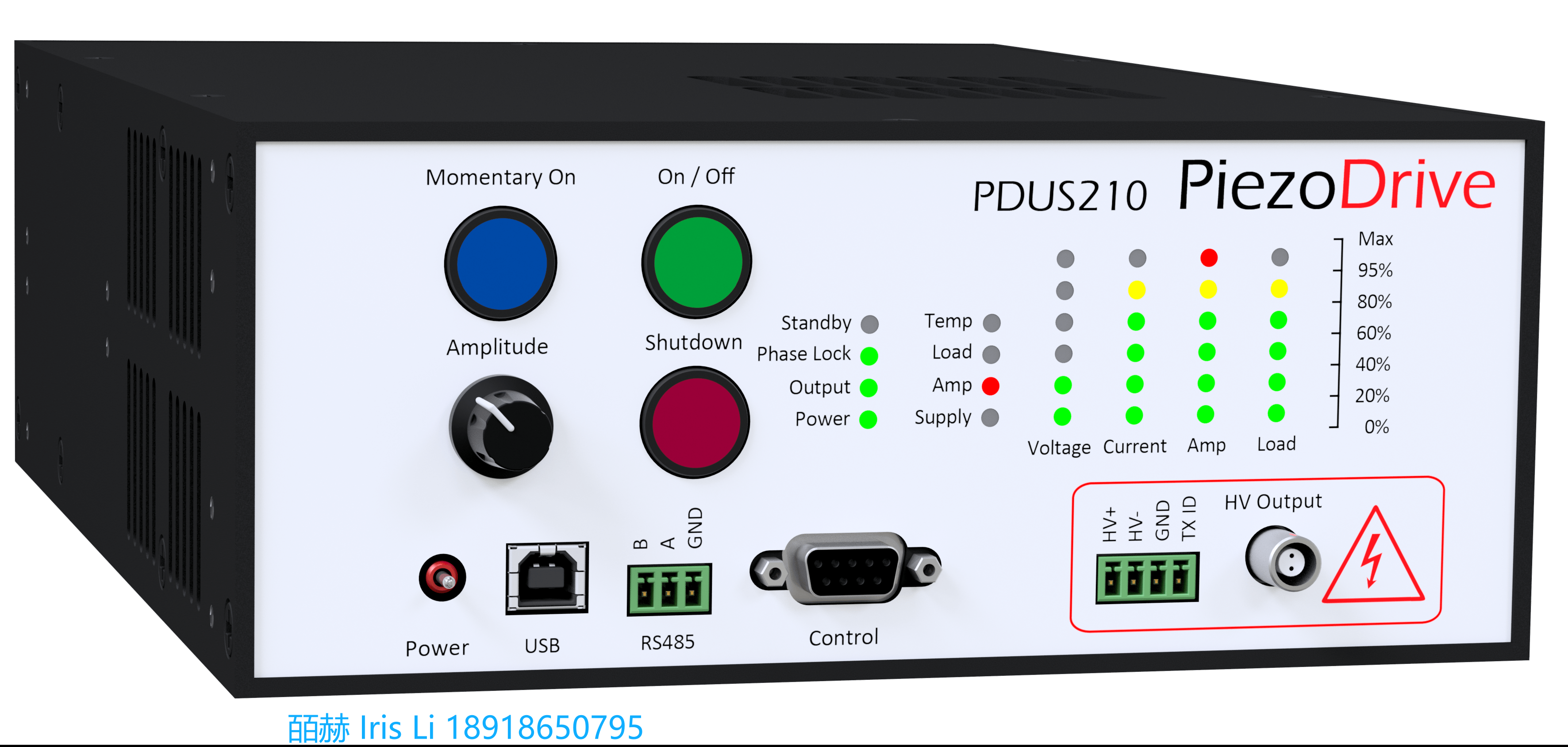

PDUS210 – 210 瓦超声驱动器 / 信号发生器 Piezo Drive



PDUS210 – 210 瓦超声驱动器 / 信号发生器



PDUS210 是一款完整的超声驱动与分析解决方案，适用于高达 210 瓦 的超声执行器。其功能丰富，适合实验室研发以及 OEM 产品集成。

主要功能

输出特点

技术参数

  • 标准输出电压：17 Vrms – 282 Vrms

  • 标准输出电流：0.7 Arms – 11 Arms

  • 适用负载阻抗：1.5 Ω – 400 Ω（共振状态）

  • 可扩展版本：PDUS210-FLEX，使用外部匹配变压器，可在任意输出电压范围下工作

应用场景

PDUS210 提供了精确的电气和机械共振控制，是高性能超声应用的理想选择。

参数数值备注
输出电压0 – 800 Vp-p参考标准电压范围
最大输出电流0 – 32 Ap-p参考标准电压范围
负载阻抗1 Ω – 5 kΩ参考标准电压范围
输出波形正弦波—
直流输出电压0其他选项参考使用手册
输出隔离隔离也可接地
最大输出功率210 W在优化负载阻抗下
内部功率耗散130 W最大值
频率范围6 kHz – 500 kHz可通过修改实现，详见下表
电源48 V, 280 W—
控制设定点相位、 电流、 功率1 ms 频率更新率
脉冲生成单次和连续可控电压斜率
共振跟踪串联或并联共振—
接口USB 与 RS485—
数字输入输出4 DIO用于手动控制输入



PDUS210 – 标准输出电压范围

订购型号最大电压 (Vp-p)最大电压 (Vrms)最大电流 (Ap-p)最大电流 (Arms)最优负载 (Ω)负载范围 (Ω)推荐频率 (kHz)
PDUS210-80080028220.71400260 – 84020–200
PDUS210-6006002122.60.92225146 – 47220–200
PDUS210-40040014141.410065 – 21020–200
PDUS210-2002007082.82516 – 5220–200
PDUS210-10010035165.76.254 – 1320–200
PDUS210-5050173211.31.561 – 320–200

PDUS210 – 210 瓦超声驱动器 串联共振模式 信号发生器 分析功能 医疗及牙科设备 振动幅值控制 控制方式多样 空化与蒸发工艺 纯正弦波输出 脉冲激励与频率调制 超声检测（UT） 超声清洗 超声钻孔与切割 高精度共振跟踪
