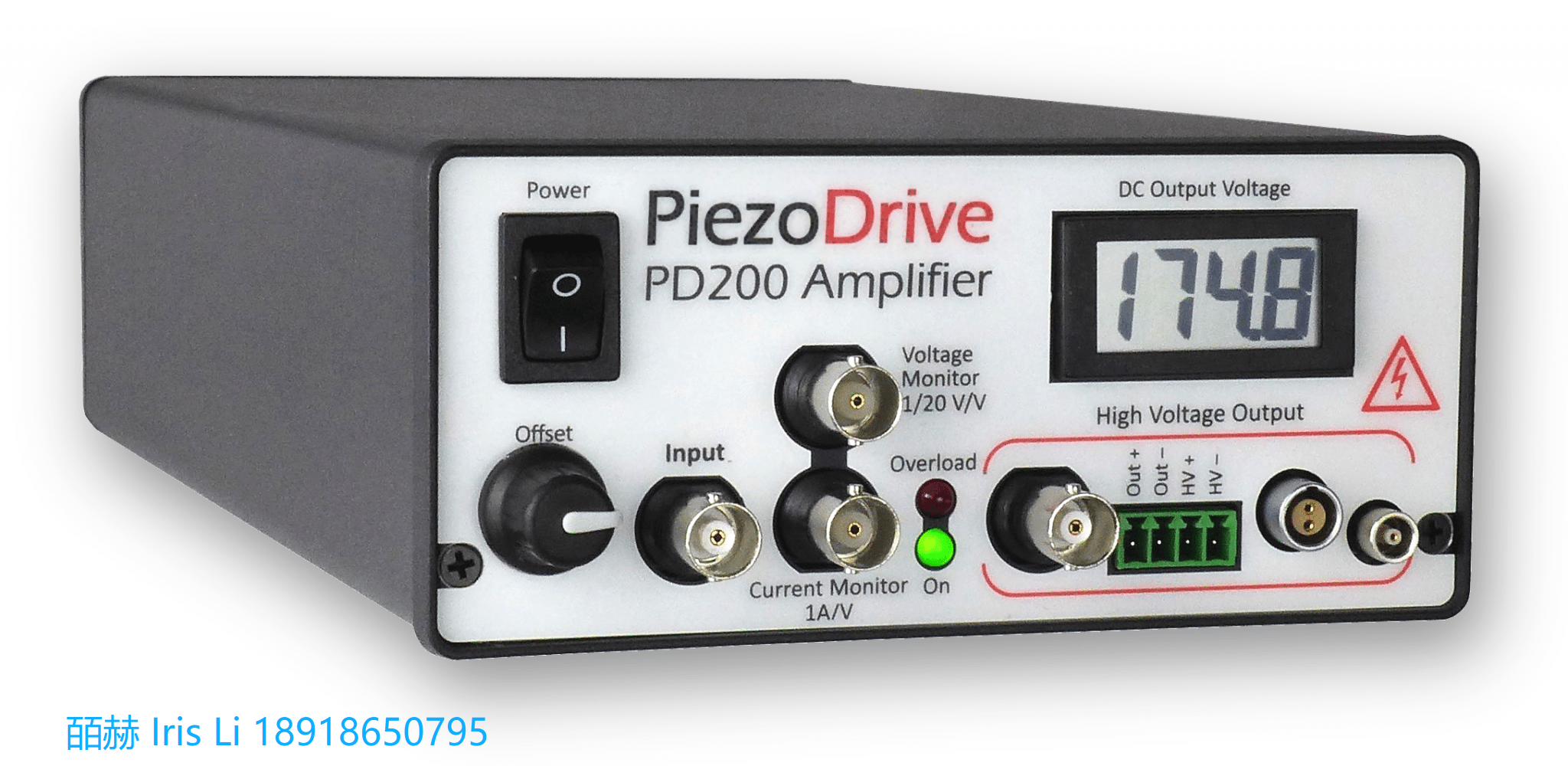

PD200 是一款 宽带、低噪声线性放大器，用于驱动压电执行器及其他负载。其输出电压范围可设置为 单极性（unipolar）、双极性（bipolar） 或 非对称（asymmetric），范围从 50V 到 200V。在桥接配置下，最高可达 ±200V。
PD200 可驱动任意负载阻抗，包括无限大的电容性负载，例如：
配置选项
应用领域
接口与连接
PD200 提供四个输出接口，可直接连接几乎所有市售压电执行器：
Lemo 00
Lemo 0B
BNC
螺丝端子（Screw Terminals）
后面板接口还提供：
机械规格
工作环境：0–40°C（32–104°F），非冷凝湿度
尺寸：275 × 141 × 64 mm（10.8 × 5.5 × 2.5 in）
重量：1 kg（2.2 lb）
| 类型 | 电压范围 |
|---|---|
| 堆叠执行器（Stack Actuators） | 50V – 200V |
| 板状/管状执行器（Plates and Tubes） | ±100V |
| 双线弯曲执行器（Two-Wire Benders） | ±100V |
| 三线弯曲执行器（Three-Wire Benders） | 0 – 200V（200V 偏置） |
| 三线弯曲执行器（Three-Wire Benders） | ±100V（±100V 偏置） |
输出电流
PD200 具有峰值电流和平均电流限制，如表 1 所示。有效值（RMS）电流限制决定了在电容性负载下可达到的最大工作频率（参见“功率带宽”章节）。
在短路情况下，输出电流被限制在额定最大值内。
峰值电流可以持续抽取 最长 5 毫秒，之后输出会被禁用 3 秒。
平均电流限制的时间常数为 30 毫秒，在前一次电流脉冲 100 毫秒后重置。
这种行为可参见“过载与关断（Overload and Shutdown）”章节。
电压限制
输出电压范围可以通过机身底部的 两个电位器 限制为任意正负电压。
使用 2 mm 一字螺丝刀 顺时针轻轻旋转电位器，可恢复全电压范围。
逆时针旋转电位器可减小输出电压范围。
前面板附近的电位器控制 负电压范围，后面的孔控制 正电压范围。
脉冲电流选项
对于需要高峰值电流的应用，可以通过在订货型号后加上 “-PULSE” 来增加峰值电流限制，例如：PD200-V0,200-PULSE。
在此配置下，平均电流限制保持不变。
峰值电流限制可提高至 8 A，最大脉冲持续时间根据下表调整。
输出电压跨度为峰-峰电压，例如 -50V 到 +150V 的电压跨度为 200V。
| 电压跨度（Voltage Span） | 脉冲电流（Pulse Current） | 脉冲时间（Pulse Time） |
|---|---|---|
| 200 V | 10 A | 100 μs |
| 150 V | 10 A | 150 μs |
| 100 V | 10 A | 400 μs |
| 50 V | 10 A | 400 μs |
