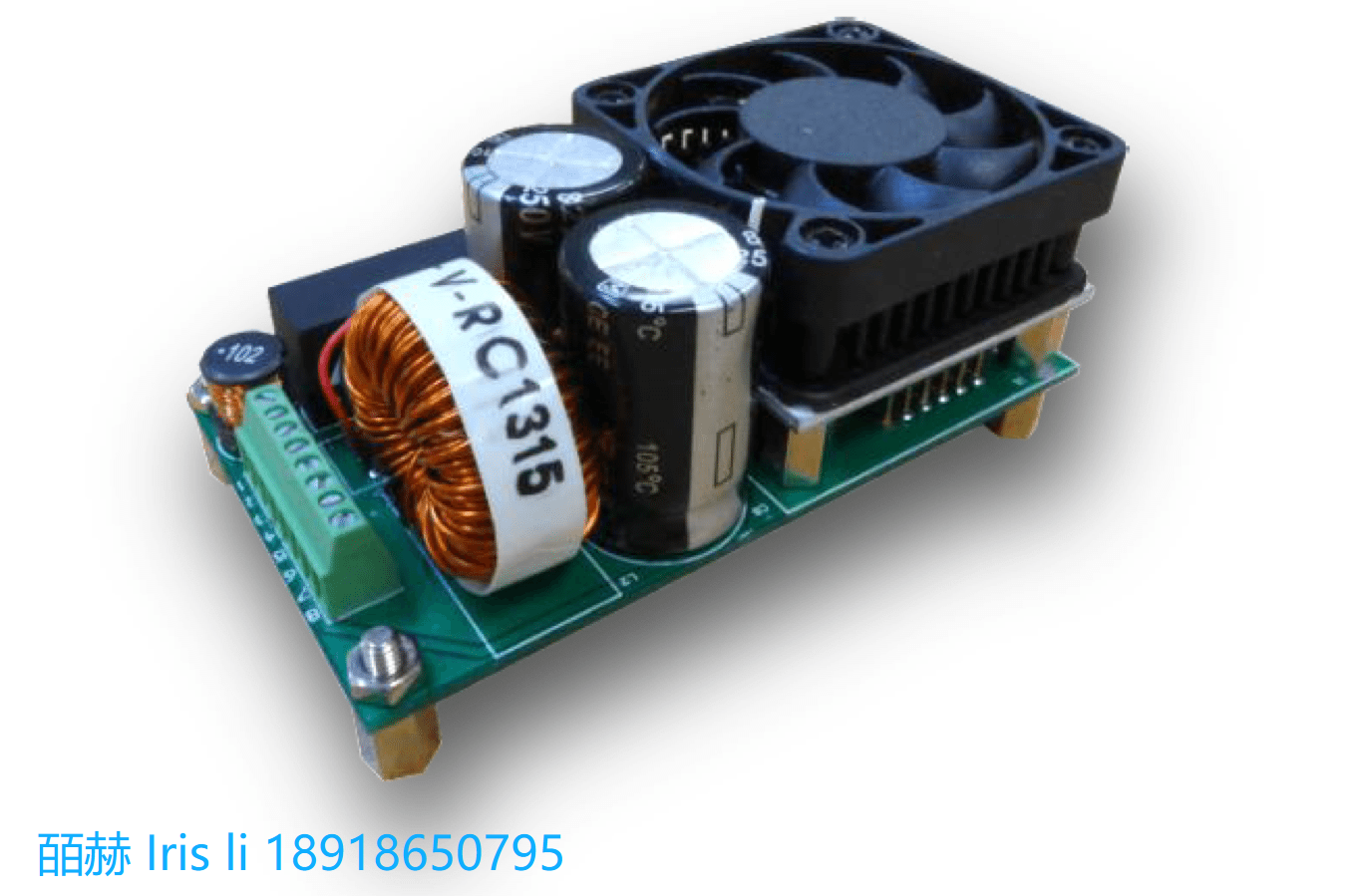

MX200 是一款完整的电源及高性能线性放大器模块，用于驱动压电执行器。MX200 可驱动堆叠式执行器、标准压电执行器、两线弯曲器以及需要偏置电压的三线压电弯曲器。每通道可提供高达 1 A 的输出电流，工作频率可达 100 kHz。通过外接交流耦合电容，可实现双极性输出电压，范围可达 ±100V。
MX200 具备短路保护、平均电流过载保护及电源欠压保护。模块可作为独立单元使用，也可通过四颗 M3 螺钉安装在底座上。PCB 安装版本（MX200-PCB）配备针座，可直接安装在主板上。
驱动负载类型与电压范围
堆叠式执行器（Stack Actuators）：60V、100V、120V、150V、200V
板式和管式执行器（Plates and Tubes）：最高 ±200V
两线弯曲器（Two Wire Benders）：0 至 200V，需 200V 偏置
三线弯曲器（Three Wire Benders）：±100V，需 ±100V 偏置电源：24 V（18 V 至 36 V）
输出电压范围：+100 V、+150 V、+200 V
有效值电流（RMS Current）：550 mA、330 mA、220 mA
峰值电流（Peak Current）：1 A
功率带宽：106 kHz（180 V 峰峰值）
信号带宽：200 kHz（100 nF 负载）
转换速率（Slew Rate）：60 V/μs
增益：20 V/V
输入阻抗：33 kΩ（正输入 In+）、1.6 kΩ（负输入 In-）
输入偏置电压：±5 mV
负载能力：无限制
输出噪声：<1 mV RMS（1 μF 负载）
保护功能：过流保护及欠压保护
静态电流：0.3 A（关机状态 30 mA）
尺寸：80 × 46 × 40 mm（长 × 宽 × 高）
重量：95 g
工作环境温度：0 至 60°C（-40 至 140°F）升压转换器（Boost Converter）生成高压电源及负电源轨。输出电压范围可设置为 +100V、+150V 或 +200V，具体配置选项在下节说明。通过外接交流耦合电容，可实现双极性输出电压，范围可达 ±100V（参见“Bipolar Output Voltage”）。
高压放大器具有差分输入，增益为 20，输入电压范围为 ±10 V。负输入端可接地或连接差分信号源，但不能悬空。负载应连接在输出端与地之间。偏置电压输出用于三线双晶片弯曲器（Three-Wire Bimorph Bender）执行器。
配置说明
输出电压范围可通过两个跳线 LK1 和 LK2 设置为 +100V、+150V 或 +200V。在较低电压范围时，可提供更高输出电流。错误的跳线组合可能损坏放大器。
输出电压范围 峰值电流 有效值电流 平均电流 LK1 LK2 100 V 1 A 550 mA 250 mA A Out 150 V 1 A 330 mA 150 mA B B 200 V 1 A 220 mA 100 mA Out A
