TD250是一款超低噪声、六通道+/-250V放大器，适合驱动压电管和其他执行器。六个通道可以订购为独立通道(TD250-SGL)，也可以订购为带同相和反相输出的三个通道(TD250-INV)，非常适合驱动压电管扫描仪。反相配置也可用于获得带桥接负载的+/-500V电压。
TD250可以驱动无限的电容性负载，如压电管、堆叠致动器、标准压电致动器和弯曲致动器。应用包括纳米定位、显微镜、电子光学和振动控制。输入和输出连接器是工业标准的9针D-Sub连接器。放大器配有两条DSUB电缆和两个接线盒，包括BNC连接器和插入式螺丝端子。也有OEM和定制版本。
兼容致动器
| 兼容致动器 | |
| 压电管 | +/-250伏 |
| 压电致动器 | +/-250V(接地负载)，+/-500V(桥接负载) |
| 两台弯线机 | +/-250V(一个电极接地)+/-500V(桥接负载) |
| 三个电线弯曲器 | 每个电极上的+/-250V，或带高压偏压的+/-250V |
规范
| 电气规格 | |
| 输出电压 | +/-250V六通道 |
| 均方根电流 | 每通道28mA |
| 峰值电流 | 每通道100mA |
| 获得 | 25伏/伏 |
| 转换速度 | 20伏特/美国 |
| 信号带宽 | 26千赫 |
| 功率通带 | 15千赫兹(400 Vpp) |
| 负荷 | 任何负载下都稳定 |
| 噪音 | 61 uV RMS (100 nF负载) |
| 保护 | 短路、温度、欠压 |
| 输入阻抗 | 1毫欧姆 |
| 输入连接器 | 9针D型接头 |
| 输出连接器 | 9针D型接头 |
| 电源 | 最低15V，3A |
| 机械规格 | |
| 环境 | 0–40摄氏度(32–104华氏度)，非冷凝湿度 |
| 规模 | 216 x 108 x 48毫米(8.5 x 4.3 x 1.9英寸) |
| 重量 | 1千克(2.2磅) |
交付内容
- TD250放大器

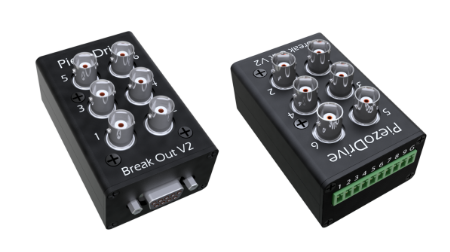

- 两个带有BNC连接器和插入式螺丝端子的接线盒
- 两条DSUB9电缆，公-公，带直通接线
- 通用电源90 Vac至250 Vac，15V 3A输出
