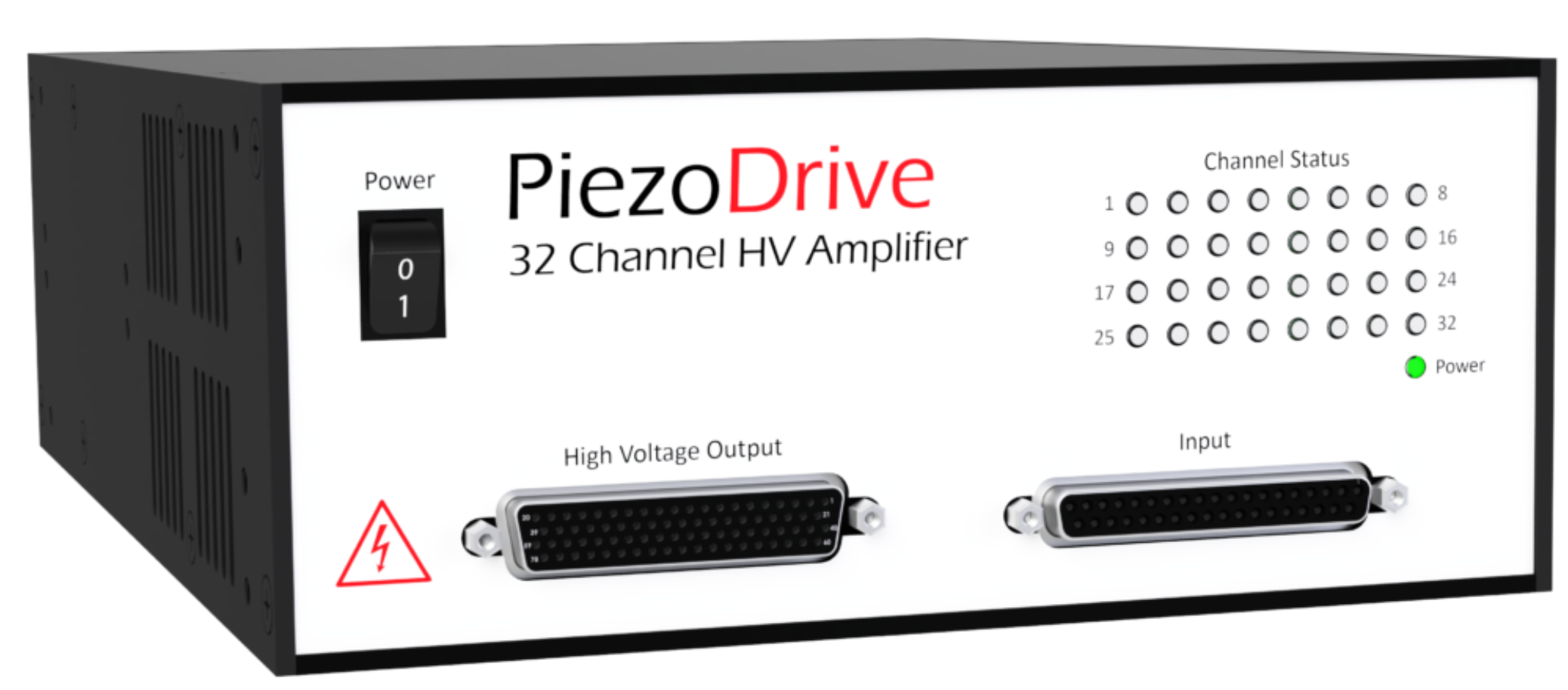

PD32 32通道压电驱动器
32 Channel Piezo Driver
高带宽、低噪声放大器
PD32是一款高带宽、低噪声放大器，可驱动多达32个压电致动器。电压范围可配置为+45V至+/-130V，包括0V至+130V等不对称电压范围。PD32可与常见的多通道DAC卡无缝配合工作，并且易于与LabView和Simulink配合使用。紧凑的尺寸和19英寸机架兼容性为驱动数十、数百或数千个压电致动器提供了全面的现成解决方案。
PD32设计用于要求苛刻的应用，如自适应光学、声束形成、材料测试、天文学、超声波和振动控制。每个通道的输出电流为150毫安，可以在高频下同时驱动一个大阵列的压电致动器。正负高压偏置输出也包括在内，以兼容压电弯曲驱动器。
每个通道都有单独的短路和热过载保护。前面板上的状态指示器提供对所有通道的单独监控。数字状态信号和外部关断命令也可通过输入连接器访问，以实现远程监控和控制。输入和输出连接器是工业标准的37针D-Sub连接器，可以直接组装。适配器可用于工业标准32通道DAC卡。
兼容致动器：
| 兼容致动器 | |
| 堆叠致动器 | 60伏、100伏、120伏、150伏 |
| 板和管 | 高达+/-130伏 |
| 两台弯线机 | 高达+/-130伏 |
| 三个电线弯曲器 | 高达130伏，或+/-65伏 |
规格参数：
| 接地负载 | 浮动负载 | |
| 输出电压 | +45 V至+130 V | +/-90伏或+/-130伏 |
| 峰值电流 | 每通道150 mA | 每通道75 mA |
| 均方根电流 | 每通道106 mA | 每通道53毫安 |
| 功率通带 | 50千赫(120峰峰值) | 50千赫(240峰峰值) |
| 信号带宽 | 120千赫 | 120千赫 |
| 转换速度 | 19伏特/美国 | 38伏/美国 |
| 获得 | 15伏/伏 | 20伏/伏 |
| 输入阻抗 | 53千欧姆 | 625千欧姆 |
| 输入失调 | +/- 5毫伏 | +/- 5毫伏 |
| 负荷 | 无限的 | 无限的 |
| 输出噪声 | 200紫外线RMS (1uF) | 300紫外线RMS (1uF) |
| 保护 | 短路和热 | |
| 输入 | 32个模拟输入，关闭命令 | |
| 输出 | 32个高压模拟输出，过载监视器 | |
| 连接器 | 行业标准DB-37(输入)和DD-78(输出) | |
| 功率 | 85-260伏交流电，50/60赫兹，IEC C14连接器，最大200瓦 | |
输出电压范围：
输出电压范围可在+50V和+/-130V之间配置，负载可以接地或浮动。对于低于135V的峰峰值电压，建议采用接地负载配置，因为这样可以提供更大的电流。+/-95V和+/-130V范围需要浮动负载配置。所需的配置应在订购时指定。

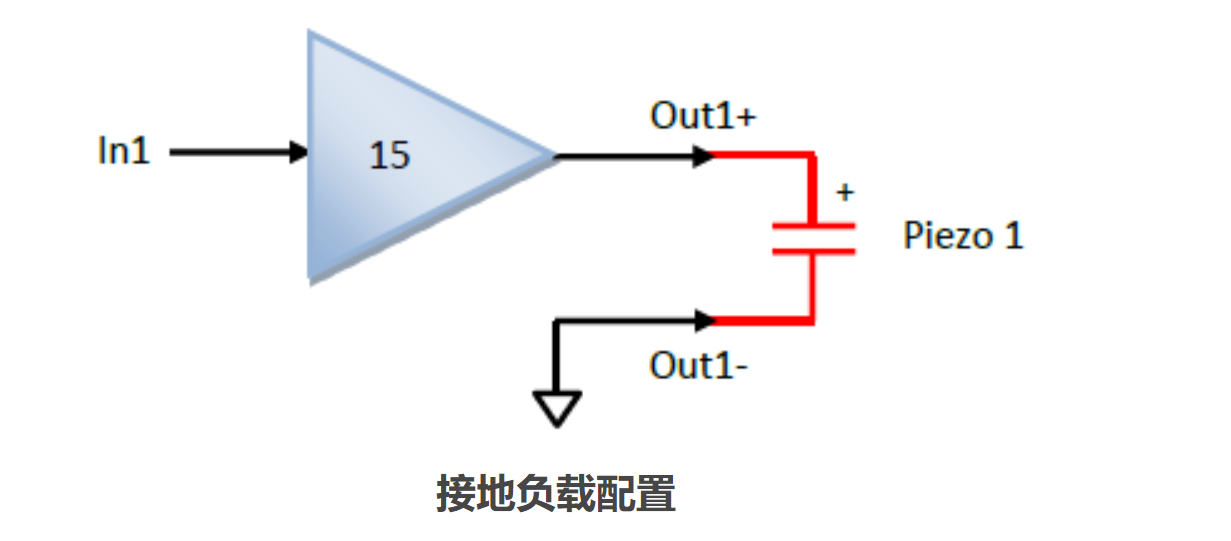

接地负载配置
在接地负载配置中，致动器连接如下所示。负输出内部接地。
所需的输出电压范围可从下表中选择。
| 最小电压 | 最大电压 | 订货号 |
| 0 | +130 | PD32-v 0.130 |
| 0 | +120 | PD32-v 0.120 |
| 0 | +95 | PD32-v 0.95 |
| 0 | +70 | PD32-v 0.70 |
| 0 | +45 | PD32-v 0.45 |
| -15 | +115 | PD32-V15，115 |
| -20 | +95 | PD32-v 20.95 |
| -45 | +45 | PD32-V45，45 |
| -65 | +65 | PD32-V65，65 |
