澳大利亚PiezoDrive PDu100B 微型压电驱动器
PDu100B Miniature Piezo Driver
PDu100B是一款完整的小型电源和线性放大器，用于驱动压电执行器。PDu100B提供可变增益和失调、可切换电压范围，以及单极性和双极性输入和输出选择。PDu100B可以驱动高达+/-100 V的双线压电致动器和弯曲器，以及高达+100 V的三线压电弯曲器和堆叠致动器，应用包括压电阀、电机、泵、MEMs和超低功耗定位和操纵系统。
PDu100B具有电流过载和过热保护功能。还提供一个关断引脚，拉低时可将电源电流降至1 mA。PDu100B可以作为独立模块使用，也可以用四个M2.5螺纹垫片安装在底座上。PCB安装版本(PDu100B-PCB)配有接头，可直接安装在主机主板上。
兼容致动器
| 堆叠致动器 | 60伏，100伏 |
| 板和管 | 高达+/-100伏 |
| 两台弯线机 | 高达+/-100伏 |
| 三个电线弯曲器 | 0至100伏，100伏偏压 |
| 电源 | 3 V至5.5 V | ||
| 最大单极性输出 | +60伏 | +90伏 | +100伏 |
| 最大双极性输出 | +/-60伏 | +/-90伏 | +/-100伏 |
| 均方根输出电流 | 89毫安 | 60毫安 | 33毫安 |
| 平均DC海流 | 40毫安 | 18毫安 | 15毫安 |
| 功率通带 | 5.3千赫 | 3.5千赫 | 3.2千赫 |
| 峰值输出电流 | 100毫安 | ||
| 信号带宽 | 60 kHz(空载) | ||
| 规模 | 39 x 25毫米(1.5 x 1英寸) | ||
| 重量 | 5.5克(0.2盎司) | ||
| 获得 | 27.5伏/伏 | ||
| 单极输入Z | 10万欧姆 | ||
| 双极输入Z | 2万欧姆 | ||
| 输入失调 | +/-100毫伏 | ||
| 负载电容 | 无限的 | ||
| 防止过载 | 热量和电流 | ||
| 噪音 | 70mV RMS (10uF负载) | ||
| 环境 | 0至70摄氏度(32至158华氏度) | ||
| 静态电流 | 25毫安(关断时1毫安) | ||

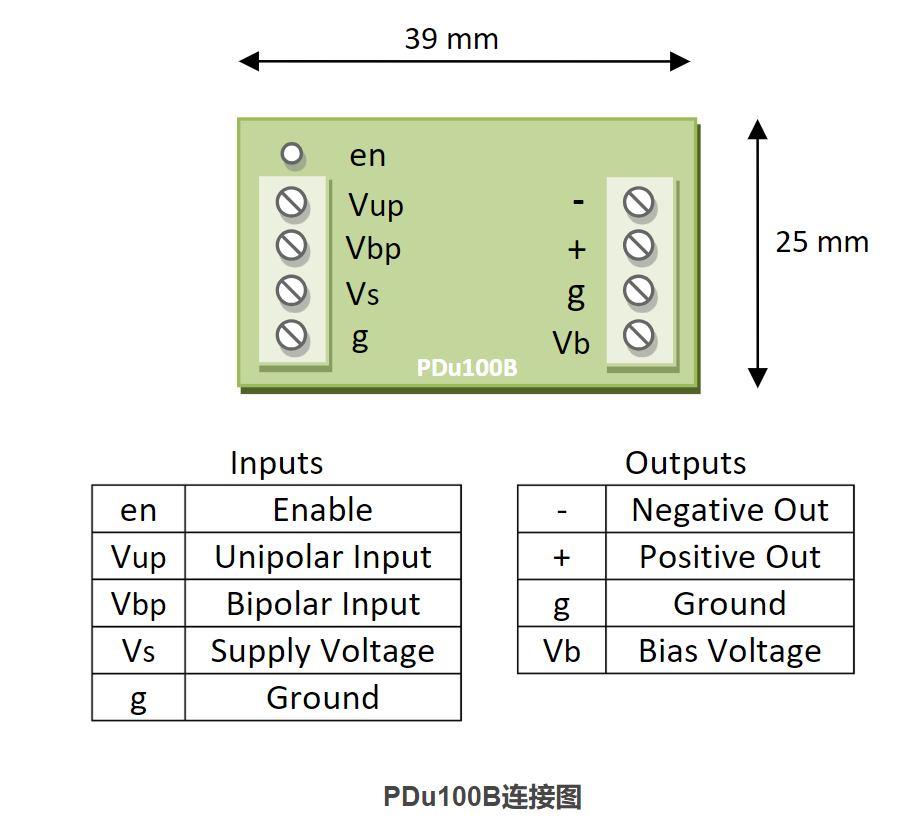

接线图
操作

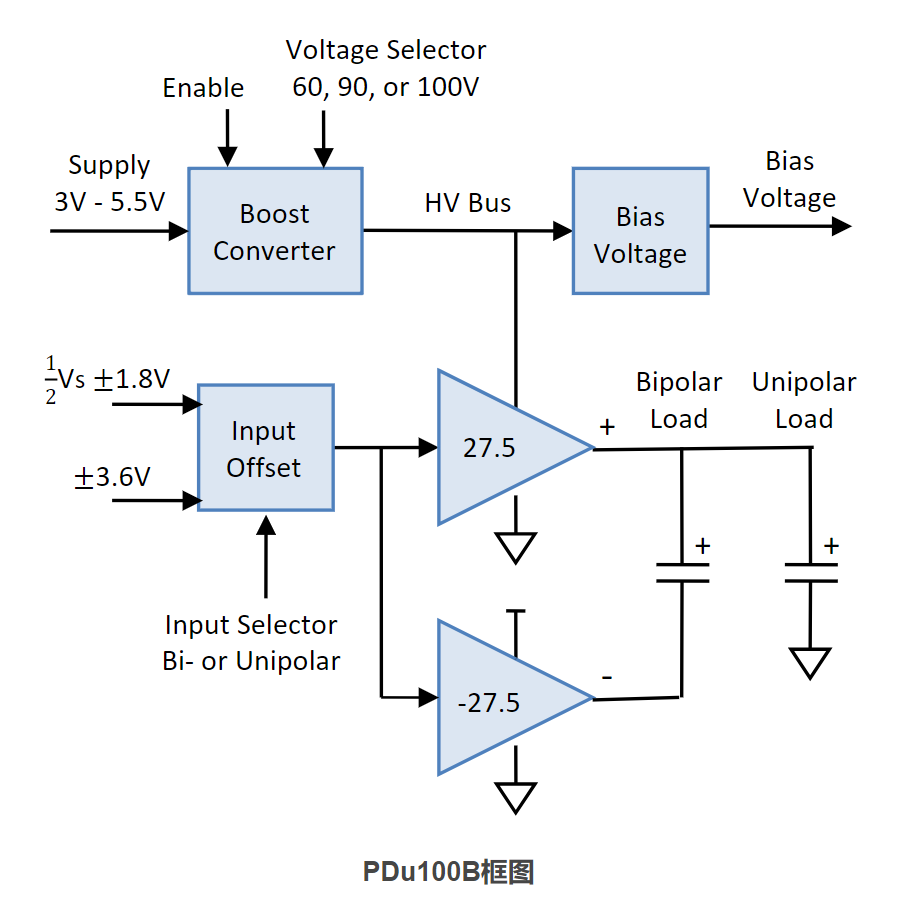

下面的框图说明了放大器的工作原理。升压转换器产生高压轨，为一对互补放大器供电。一路输出可以用来驱动最高+100 V的单极性负载，或者两路输出都可以用来产生100 V的电压。
输入可在半电源电压偏置的单极性信号或双极性信号之间选择。放大器增益为27.5，因此3.6 Vp-p输入将产生100 Vp-p输出。两个放大器通道均以输出范围的一半偏置，例如100 V范围为50 V。

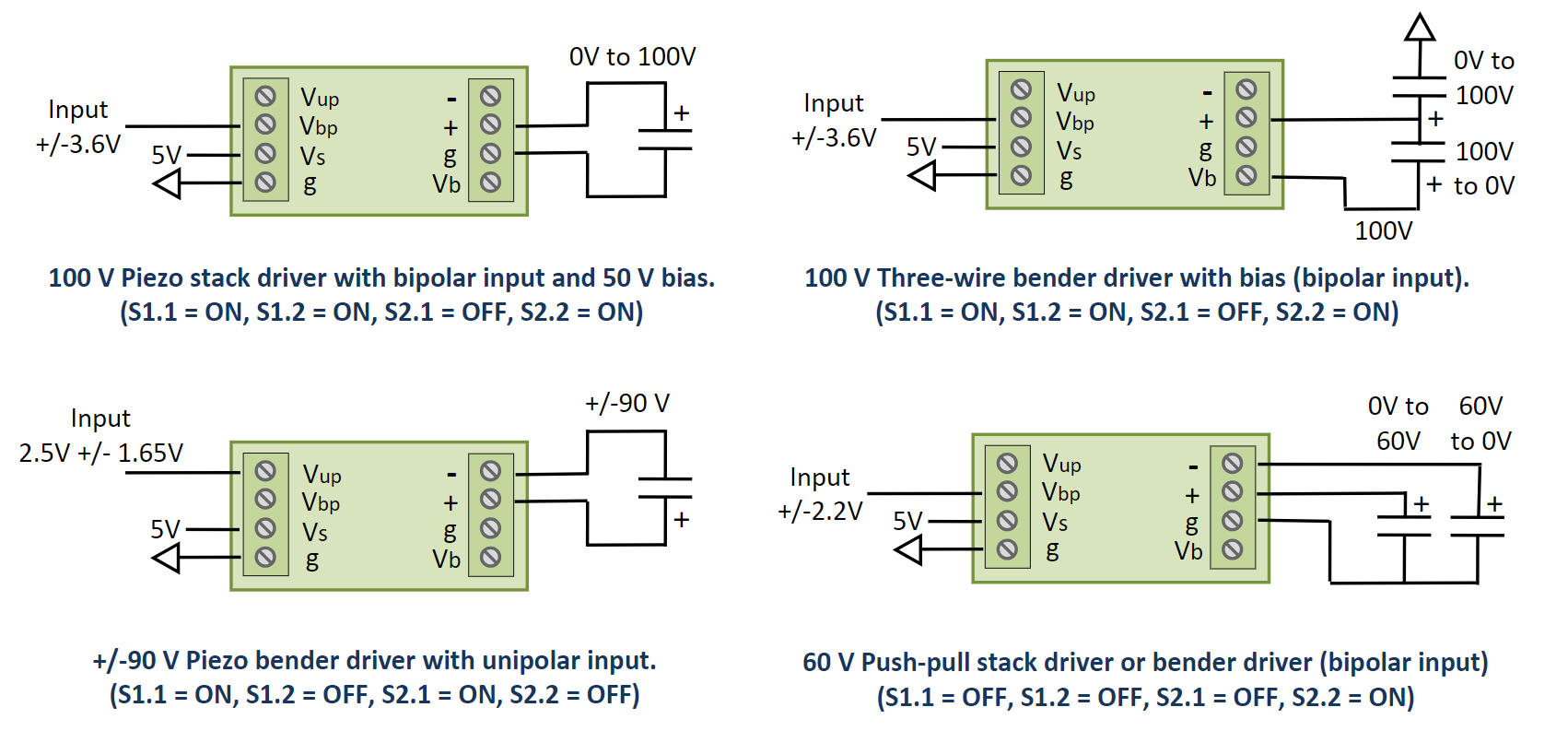

示例应用
