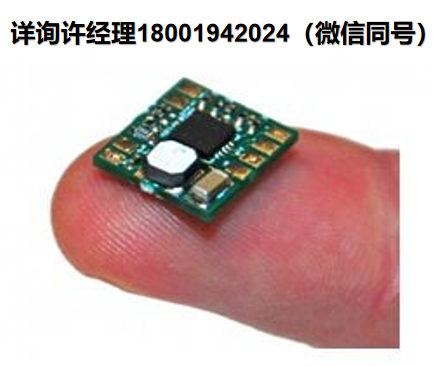

澳大利亚PiezoDrive PDu100 微型压电驱动器
PDu100 Micro Piezo Driver
PDu100是一款非常小巧轻便的压电驱动器。PDu100可以驱动高达+/-100 V的双线压电致动器和折弯机，也可以驱动高达+100 V的三线压电折弯机和堆叠致动器，应用包括电池供电机器人、压电电机和超低功耗定位和操纵系统。
PDu100具有短路、电流过载和过热保护功能。此外还提供一个关断引脚，拉低时可将电源电流降至1 mA。PDu100的输出电压范围和增益可定制，以满足OEM应用的要求。
兼容致动器
| 堆叠致动器 | 高达100伏 |
| 板和管 | 高达+/-100伏 |
| 两台弯线机 | 高达+/-100伏 |
| 三个电线弯曲器 | 0至100伏，100伏偏压 |
| 电源 | 3 V至5.5 V |
| 最大单极性输出 | +100伏 |
| 最大双极性输出 | +/-100伏 |
| 均方根输出电流 | 33毫安 |
| 平均DC海流 | 15毫安 |
| 功率通带 | 3.2千赫 |
| 峰值输出电流 | 100毫安 |
| 信号带宽 | 60 kHz(空载) |
| 规模 | 11.8 x 12.9毫米(0.46 x 0.51英寸) |
| 重量 | 560毫克(0.018盎司) |
| 获得 | 27.5伏/伏 |
| 输入电压 | 0.5伏与+/-1.8伏 |
| 输入失调 | +/-100毫伏 |
| 负载电容 | 无限的 |
| 防止过载 | 热量和电流 |
| 噪音 | 70mV RMS (10uF负载) |
| 环境 | 0至70摄氏度(-32至158华氏度) |
| 静态电流 | 25毫安(关断时1毫安) |

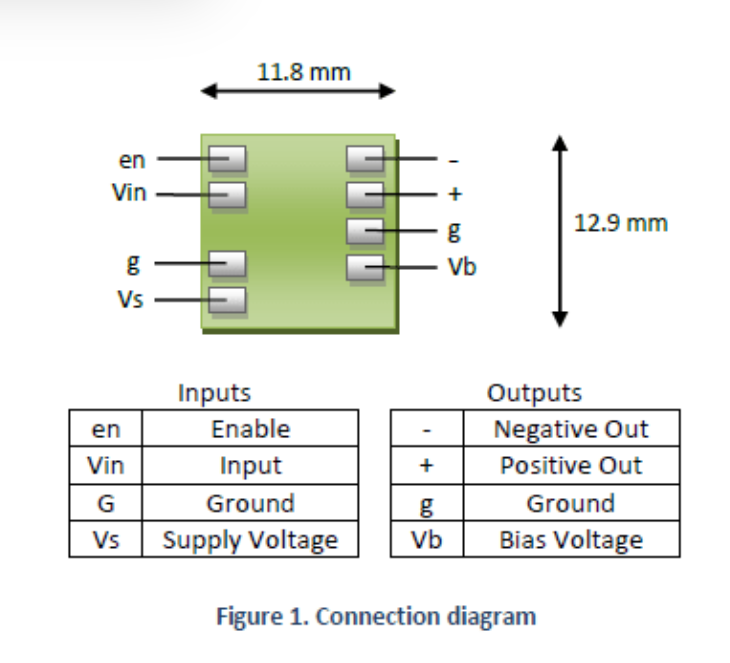

接线图
操作

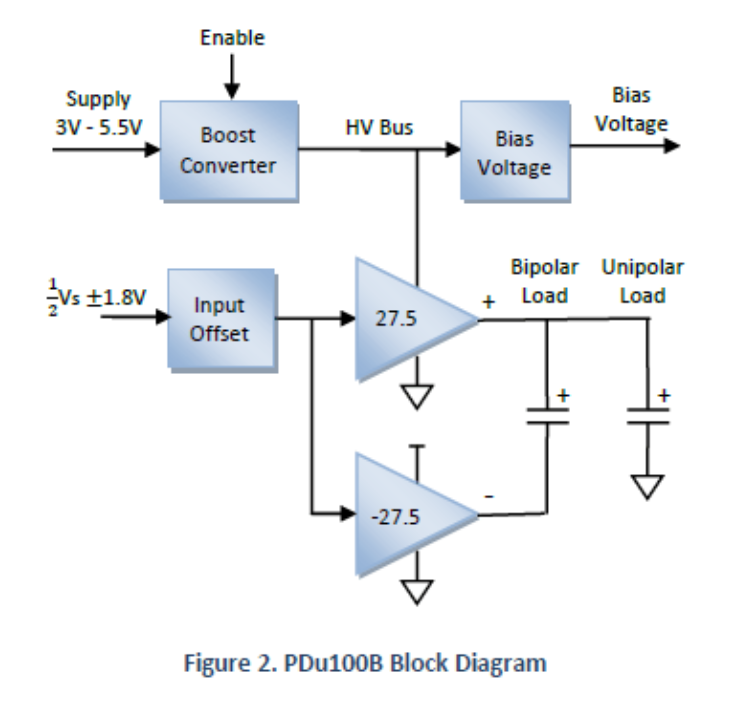

系统框图如图2所示。升压转换器产生高压轨，为一对互补放大器供电。一个输出可以用来驱动最高+100 V的单极性负载，或者两个放大器都可以用来产生+/-100 V的电压。
输入可在半电源电压偏置的单极性信号或双极性信号之间选择。放大器增益为27.5，因此3.6 Vp-p输入将产生100 Vp-p输出。两个放大器通道均偏置在输出范围的一半(50 V)。
整体系统增益由输出配置决定。下面列出了可能的组合。
| 输出类型 | 获得 | 输入范围 | 输出范围 |
| 单极的 | 27.5 | 0.5伏与+/-1.8伏 | 100伏 |
| 双极的 | 55 | 0.5伏与+/-1.8伏 | +/-100伏 |

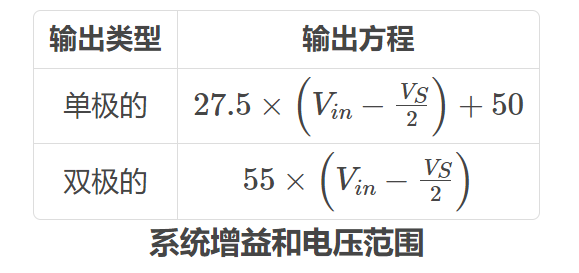

两个输出均偏置约为HV总线电压的一半，例如50 V，输出电压公式如下所示。
增益和输出电压范围可以通过以下方式定制接触压电驱动器.

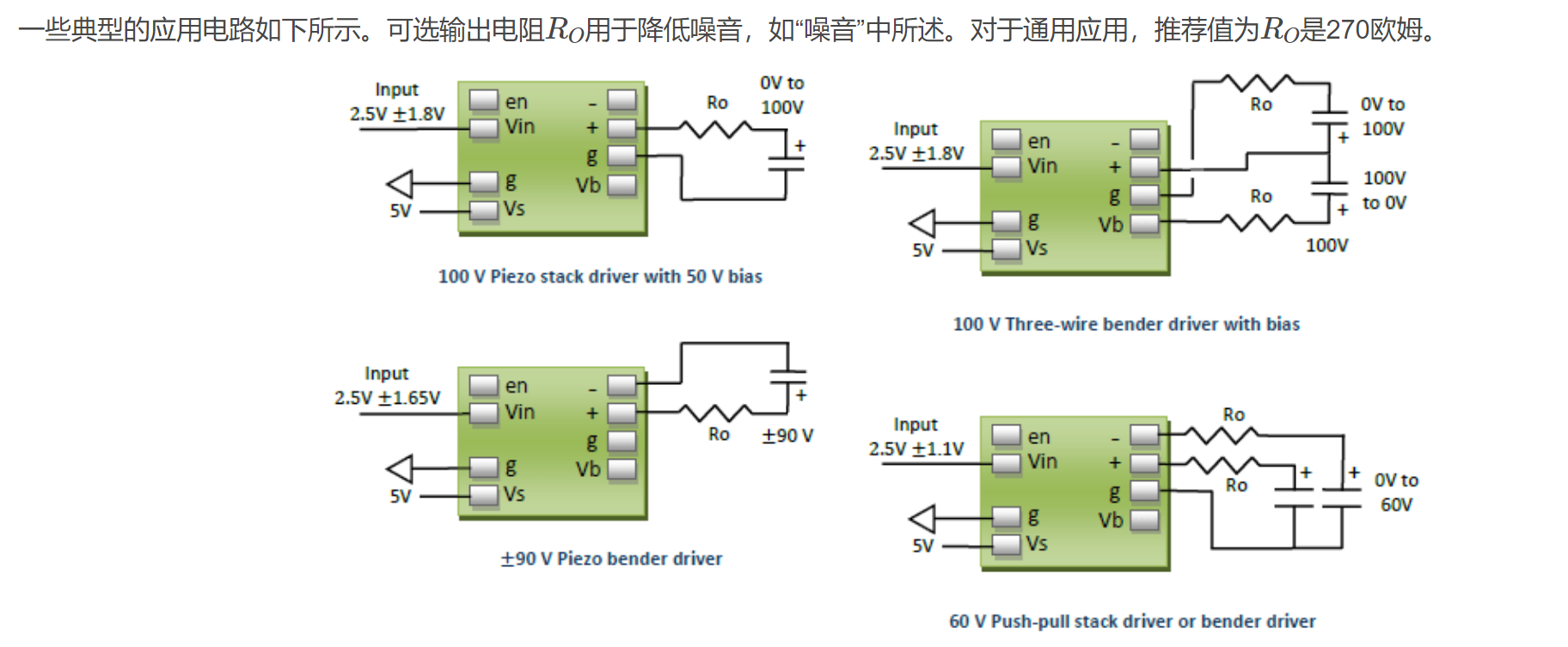

示例应用
