澳大利亚PiezoDrive MX200高性能压电驱动器
High Performance Piezo Driver
MX200是一个完整的电源和高性能线性放大器模块，用于驱动压电执行器。MX200可以驱动堆栈致动器；标准压电致动器；两台电线弯曲机；和需要偏压的三线压电弯曲器。频率高达100 kHz时，输出电流最高可达1安培。利用外部交流耦合电容，最高可达+/-100V的双极性输出电压。
MX200具有短路、平均电流过载和电源欠压保护。MX200可以作为独立模块使用，也可以用四个M3螺丝安装在底座上。PCB安装版本(MX200-PCB)配有接头，可直接安装到主机主板上。
兼容致动器
| 堆叠致动器 | 60伏、100伏、120伏、150伏、200伏 |
| 板和管 | 高达+/-200伏 |
| 两台弯线机 | 0至200伏，200伏偏压 |
| 三个电线弯曲器 | 带有+/-100伏偏压的+/-100伏 |
澳大利亚PiezoDrive MX200高性能压电驱动器规格参数：
| 电源 | 24伏(18伏至36伏) |
| 电压范围 | +100伏、+150伏、+200伏 |
| 均方根电流 | 550毫安、330毫安、220毫安 |
| 峰值电流 | 1安培 |
| 功率通带 | 106千赫(180峰峰值) |
| 信号带宽 | 200 kHz (100 nF负载) |
| 转换速度 | 60伏/美国 |
| 获得 | 20伏/伏 |
| 输入阻抗 | 33千欧(英寸+)，1.6千欧(英寸-) |
| 输入失调 | +/- 5毫伏 |
| 负荷 | 无限的 |
| 输出噪声 | <1 mV RMS (1uF Load) |
| 保护 | 过电流和欠电压 |
| 静态电流 | 0.3安(关断时为30毫安) |
| 规模 | 80 x 46 x 40毫米(长x宽x高) |
| 环境 | 0C至60C (-40F至140F) |
| 重量 | 95克 |

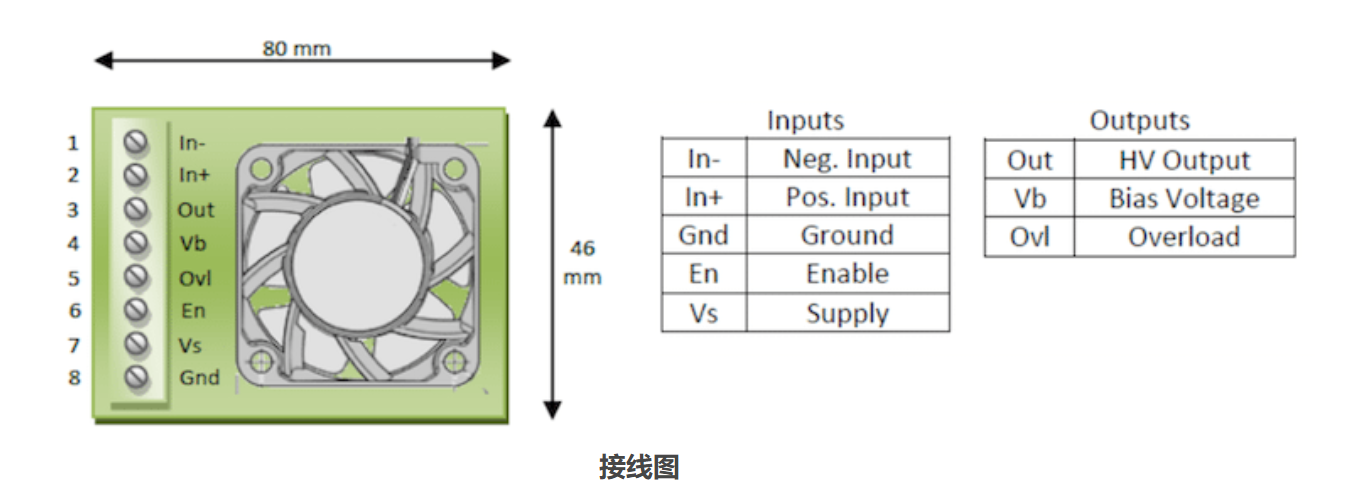

接线图
操作

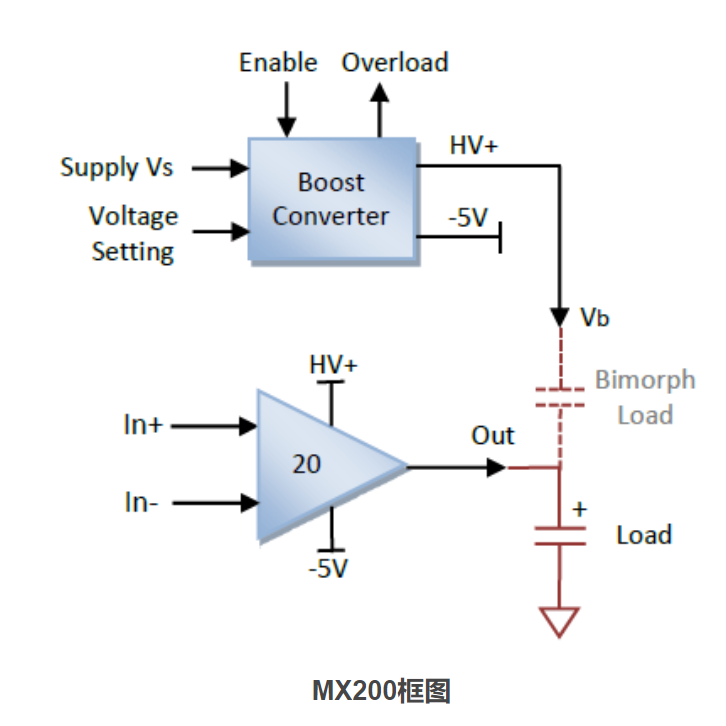

升压转换器产生高压电源和负轨。输出电压范围可以设置为+100V、+150V或+200V。下一节将讨论配置选项。使用外部交流耦合电容，最高可达+/-100V的双极性输出电压，参见“双极性输出电压”。
高压放大器具有增益为20的差分输入，输入电压范围为10 V，负输入可以连接到地或差分源。不应该让它漂浮着。负载连接在输出和地之间。偏置电压输出用于三线双压电晶片弯曲致动器。
配置
使用两个跳线LK1和LK2，可以将输出电压范围设置为+100V、+150V或+200V。在较低的电压范围内可获得更大的输出电流。不正确的跳线组合会损坏放大器。
