美国Photonwares Incorporated，VOAD 系列可变光学衰减器
该系列采用 函数信号发生器直接驱动，带宽可达 1.5 kHz，提供衰减能力超过 30 dB，是实验室使用的便捷工具。
VOAD 结构特点：
采用电静力旋转镜（electrostatic rotating mirror），并用氮气密封（hermetically sealed），具有高重复性、低功耗和低成本。
需注意，施加电压超过 15 V 会损坏设备。
该器件的电学特性为电容性（capacitive），且无极性。
规格参数（Specifications）
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作波长（Operation Wavelength） | 单模（SM）：450 | 2300 | nm | |
| 多模（MM）：810–890 | 1260–1600 | nm | ||
| 插入损耗（Insertion Loss [1],[2]） | 0.5 | 5 | dB | |
| 偏振相关损耗（PDL, SM） | 0.3 | dB | ||
| 重复性（0–30 @15dB） | 0.1 | 0.2 | dB | |
| 波长相关损耗（Wavelength Dependent Loss @20dB） | 0.63 | dB | ||
| 消光比（Extinction Ratio, PM 光纤） | 16 | 30 [3] | dB | |
| 重复性（@10dB, 0–60 °C） | 未补偿（Uncompensated）0.3 | 0.5 | dB | |
| 补偿（Compensated）0.1 | 0.2 | dB | ||
| 回波损耗（Return Loss） | SM/PM：50 | dB | ||
| MM：35 | dB | |||
| 衰减范围（Attenuation） | SM/PM：40 | dB | ||
| MM：30 | dB | |||
| 驱动电压（Driving Voltage） | SM/PM：0 | 5 | 7 | V |
| MM：0 | 5 | 9 | V | |
| 响应时间（Response Time） | 0.3 | 1 | ms | |
| 重复率（Repetition Rate） | 50 | 1500 | Hz | |
| 耐久性（Durability） | 10¹² | 次循环 | ||
| 功耗（最大，Power Consumption） | 0.2 | mW | ||
| 静电抗扰（ESD） | 500 | V | ||
| 工作温度（Operating Temperature） | -10 | 70 | °C | |
| 存储温度（Storage Temperature） | -40 | 85 | °C | |
| 光功率承受能力（Optical Power Handling [4]） | 300 | 400 | mW |
特点（Features）
高重复性（High Repeatability）
低功耗（Low Power）
体积小（Small）

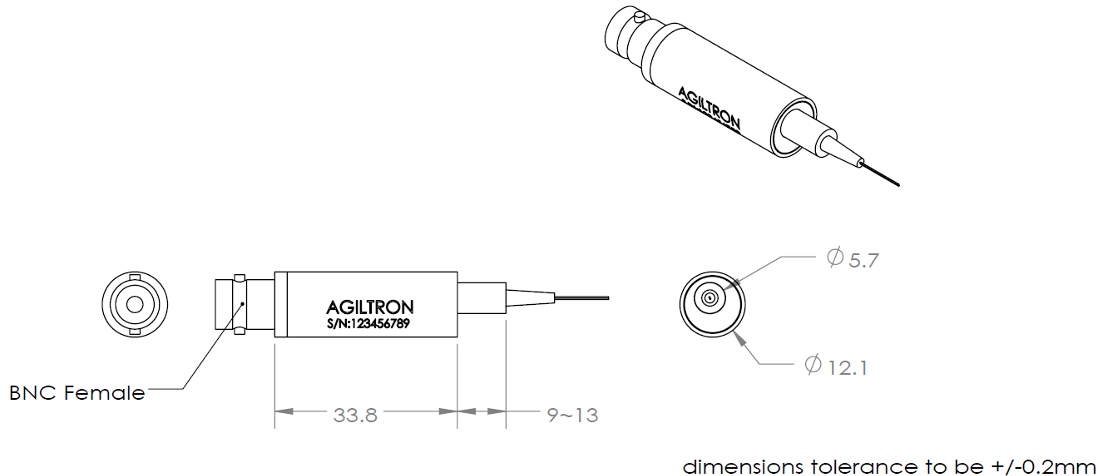

技术尺寸信息
电气驱动要求
电容性负载器件，无极性
最大额定电压为 10V
