美国Photonwares Incorporated，MEMS 光纤光学开关（NxM）（3×3、4×4、5×5 配置）
MEMS 系列光纤光开关是即插即用的一体化设备，能够在任意输入端口和任意输出端口之间实现直接、无阻塞的光信号路由，切换速度达到毫秒级。作为无源器件，它们能够保持信号完整性，支持所有数据速率和波形。

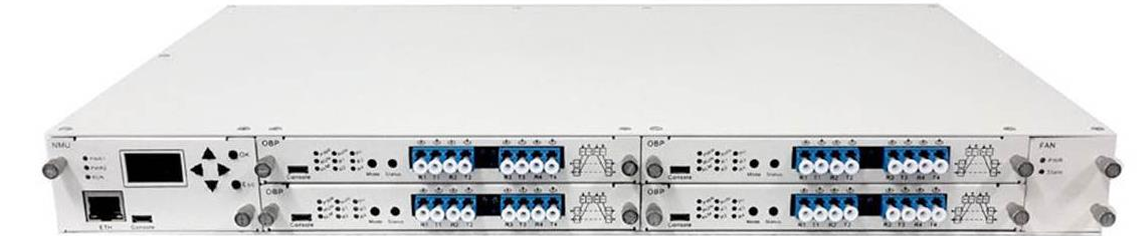

这些开关专为长期可靠运行而设计，额定可连续工作，并提供五年质保。标准版本针对线宽大于 1 GHz 的激光器进行了优化；对于窄线宽激光器，可选配特殊镀膜以减轻干涉仪（etalon）效应。每个开关都安装在机架式外壳中，高度取决于所选的前面板连接器。
设备内置基于 Web 的图形用户界面（GUI），兼容标准网络管理协议。针对开发人员，还提供完整的命令集，并可根据需求提供代码编写服务。GUI 支持基于时间的步骤脚本，可实现预存的切换序列，从而消除执行延迟——这一功能在自动化测试环境中尤其有用。为进一步降低由非实时系统引起的控制延迟，建议使用运行实时操作系统（例如单板机上的 Linux）的专用计算机。对于需要将一个输入同时分配到多个输出的应用，还提供组播（multicast）版本。
每个开关驱动器均包含用于编程的 GUI 和命令集（API），以便客户开发自己的控制软件。同时还提供 Python 和 LabVIEW 接口库。
特点（Features）
低成本
高可靠性
宽带
紧凑设计
低电压
应用（Applications）
光信号路由
网络保护
波长管理
信号监控
仪器控制 / 仪器应用
规格（Specifications）
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作波长（Operation Wavelength） | 750 | 1270~1630 | 2400 | nm |
| 插入损耗（单模 SM，Insertion Loss） | 1.8 | 2.5 | dB | |
| 插入损耗（多模 MM，Insertion Loss） | 1.8 | 2.5 | dB | |
| 串扰，开/关比（Crosstalk, On/Off Ratio） | 18 | 70 | dB | |
| 消光比（偏振保持光纤，Extinction Ratio PM Fiber） | 109 | 23 | dB | |
| 开关速度（上升/下降时间，Switch Speed Rise/Fall） | 5 | 20 | ms | |
| 耐久性（Durability） | 50 | cycle | ||
| 偏振相关损耗（PDL） | 0.04 | 0.2 | dB | |
| 波长相关损耗（Wavelength Dependent Loss） | 0.1 | 0.3 | dB | |
| 回波损耗（Return Loss） | 50 [7]-5 | 65 | dB | |
| 重复性（Repeatability） | 0.2 | 0.5 | dB | |
| 工作温度（Operating Temperature） | -40 | 85 | °C | |
| 传输时间延迟（Transit Time Delay） | 0.05 | 0.1 | ms | |
| 端口间延迟差（Port to Port Time Delay Difference） | 0.1 | ms | ||
| 光功率承受能力（连续 CW） | 500 | mW | ||
| 存储温度（Storage Temperature） | °C | |||
| 电功耗（Electrical Power Consumption） | W | |||
| 封装尺寸（Package Dimension） | 1RU / 2RU / 4RU |
备注（Notes）
插入损耗测量在 1550 nm 波长下，不带连接器，每个连接器增加 0.2–0.3 dB。波长较短或较长会增加损耗。
开关速度为开关组件的固有性能，远程控制会增加延迟（以太网延迟最长）。
波长相关损耗在 ±50 nm 带宽内测量。
也可提供 -25°C ~ 75°C 工作温度版本。
高功率版本可选。
非锁定（non-latching）版本适用。
单模光纤为 50 dB，多模光纤为 35 dB。
额外功能
波长管理
信号监控
仪器控制
说明
最低损耗版本可作为特殊定制订单提供。
