美国Photonwares Incorporated，迷你可变光纤延迟器 – 电机驱动
MDTD 系列可变光学时间延迟器是一款即插即用设备，采用高度稳定的移动平台并配备新型防间隙（backlash）机制，同时集成专有光学编码器，提供亚微米级重复性、长延迟范围、低损耗、高速，以及兼容所有波长和所有类型光纤，包括单模（SM）、多模（MM）和偏振保持光纤（PM）。
该系统由两个专门设计的低损耗准直器组成，输入光纤的光通过准直器投射到自由空间，经可移动反射镜反射后，再由输出光纤准直器收集。可变时间延迟通过调节光在自由空间中的传播距离实现。
可调速精密步进电机用于移动反射镜。该设备可通过计算机进行控制，使用共享的 Micro-B RS232 或 USB 接口，并配有图形化控制软件，操作直观方便。
该设备采用一体化设计，内部集成驱动电子元件，使其结构紧凑、易于部署。
特点（Features）
低成本
低损耗
高速
延迟范围宽
高分辨率
高可靠性
使用简便
应用（Applications）
PMD 补偿（Polarization Mode Dispersion Compensation，偏振模色散补偿）
干涉仪（Interferometer）
光谱学（Spectroscopy）
实验室使用（Lab use）
规格（Specifications）
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作中心波长（Operation Central Wavelength） | 500 | 1550 | 2000 | nm |
| 波长范围（Wavelength Range） | 330 | ±50 | nm | |
| 插入损耗（Insertion Loss [1][2]） | 660 | 1.0 | 1.6 | dB |
| 回波损耗（Return Loss [2]） | 1200 | 1.0 | 1.8 | dB |
| 损耗变化（Loss Change） | 2200 | 1.5 | 2.8 | dB |
| 偏振相关损耗（PDL, SM 光纤） | 55 | 5.5 | 7 | dB |
| 最大速度（Max Speed [3]） | 0.5 | 0.3 | 0.5 | mm/s |
| 位置重复性/精度（Position Repeatability/Accuracy） | 18 | 10 | 0.2 | μm |
| 偏振消光比（PM 光纤，Polarization Extinction Ratio） | 0.1 | 0.7 | 80 | dB |
| 延迟分辨率（Delay Resolution） | 106 | 22 | 1 | μm |
| 光功率承受能力（Optical Power Handling） | 0–40 | 0.5 | 40 | W |
| 耐久性（寿命，Durability, Life cycle） | 0.5 | 5 | ||
| 工作温度（Operating Temperature） | 0.5 | 70 | °C | |
| 存储温度（Storage Temperature） | 85 | °C | ||
| 光纤类型（Fiber Type） | SM, PM, MM |
备注（Notes）
不包括连接器，测量波长为 1550 nm。
仅使用单模（SM）和偏振保持（PM）光纤版本测试，多模（MM）版本的插入损耗受光源耦合比（CPR）和延迟范围影响很大，最小回波损耗 RL 为 35 dB。
速度可通过 GUI 设置调节。
光纤芯径 > 9 µm 时适用；光纤芯径 < 9 µm 时功率承受能力降低。可根据需求提供高功率版本。

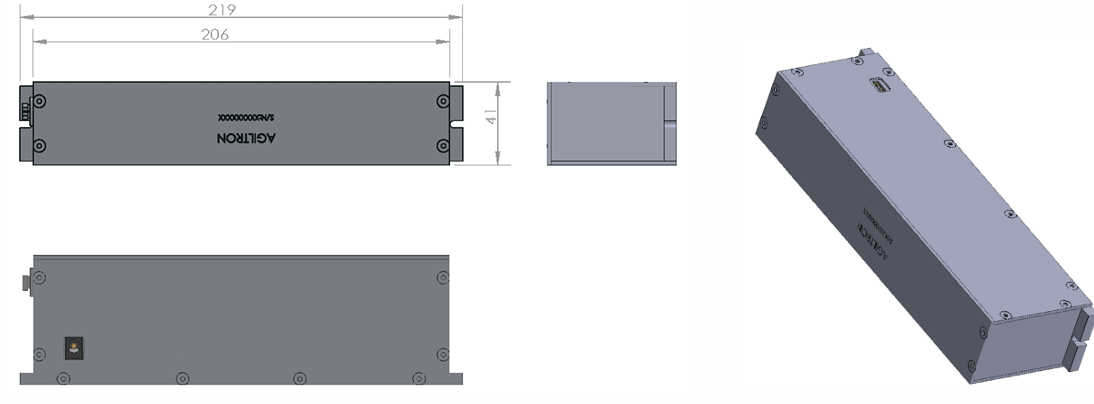

技术尺寸
