美国Photonwares Incorporated，精密高速光衰减器
精密高速光衰减器 能够在各种环境波动下保持恒定的衰减量或输出功率。
它通过在 NanoSpeed (NS) 衰减器的光纤输入端和输出端集成两个取样探测器，并利用反馈闭环电路来控制功率比或输出功率，从而实现快速的衰减调节。
该器件在单级设计中提供约 20 dB 的动态控制范围，在双级设计中可达 30 dB。
若需要更宽的波长范围，可以将多个 NS 衰减器串联使用，但这会增加插入损耗。
控制输入为 0–5 V，通过 SMA 接口 或 Micro-USB/GUI 实现。虽然闭环控制会使响应速度与所需衰减量成比例降低，但功率控制速度快于衰减控制。USB 控制的典型响应时间为 1 ms，如果使用基于 Linux 的计算机，速度会更快。
在 800 nm 以下的波长 需要特殊晶体，价格更高。
该模块能同时补偿 慢速的偏振相关损耗 (PDL) 变化和 快速的光功率突变，取样探测器实时监测这些变化。
作为一款非机械式器件，它已通过严格的军规和航天飞行级认证，设计寿命超过 20 年 的连续运行。
模块配有 12 V 插墙式电源，非常适合要求高可靠性和高精度光功率控制的苛刻应用。
应用
◼ 激光功率调节
◼ 防止功率突变
◼ 功率平衡
◼ 仪器仪表
特点
◼ 无机械部件
◼ 高可靠性
◼ 高速响应
◼ 高精度
◼ 最大可达 10W
规格参数
| 参数 Parameter | 最小值 Min | 典型值 Typical | 最大值 Max | 单位 Unit | 说明 Notes |
|---|---|---|---|---|---|
| 中心波长 Central Wavelength | 760 | – | 2000 | nm | – |
| 波长范围 Wavelength Range | 单VOA: 1260–1650 双VOA: 960–1100 三VOA: 760–960 | – | – | nm | – |
| 插入损耗 Insertion Loss [1] | – | 单级: 1.4 双级: 1.6 三级: 1.8 | 单级: 2.4 双级: 2.6 三级: 2.8 | dB | 单设备，不含连接器；每个连接器增加0.3dB；包括反馈控制的取光损耗 |
| 衰减范围 Attenuation Range | 单级: 18 双级: 30 三级: 45 | 单级: 60 双级: 120 三级: 220 | 单级: 25 双级: 35 三级: 50 | dB | – |
| 回波损耗 Return Loss | 20 | – | – | dB | – |
| 响应时间 Response Time [2] | – | 0.5 | 1 | μs | 高消光比版本需特别定制 |
| 衰减调节分辨率 Attenuation Adjustment Resolution | 11 | – | 32 | dB | – |
| 工作光功率 (连续波) Operating Optical Power (CW) | – | 连续 Continuous | 5 | W | – |
| 偏振消光比 Polarization Extinction Ratio | – | – | 13 | dB | – |
| 电控信号 (SMA接口) Electrical Control Signal (SMA Connector) | 0 | – | 5 | V | – |
| 电源 Power Supply | 12 | 24 | 13 | V | – |
| 工作温度 Operating Temperature | -5 | – | 70 | °C | – |
| 存储温度 Storage Temperature | -40 | – | 85 | °C | – |
| 重量 Weight | – | 0.7 | – | lb | – |

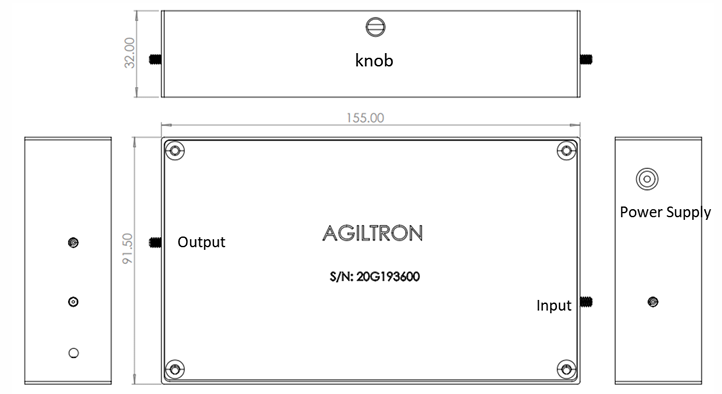

技术尺寸
操作说明
接通随附的电源。
通过 SMA 接口 输入 0–5V 控制信号。
模块输出会随着 0–5V 控制信号 成比例地从最大变化到最小。
在固定控制电压下，模块会保持 恒定衰减值，该衰减值定义为：
输入光功率 – 输出光功率，并且不受时间和环境变化的影响。

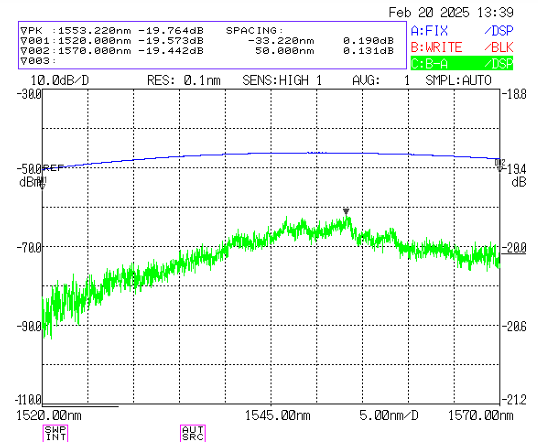

典型波长依赖性（在 20dB 衰减下）

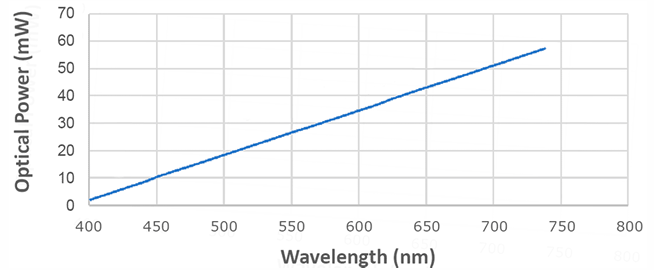

标准单模光纤的光功率承受能力与波长的关系

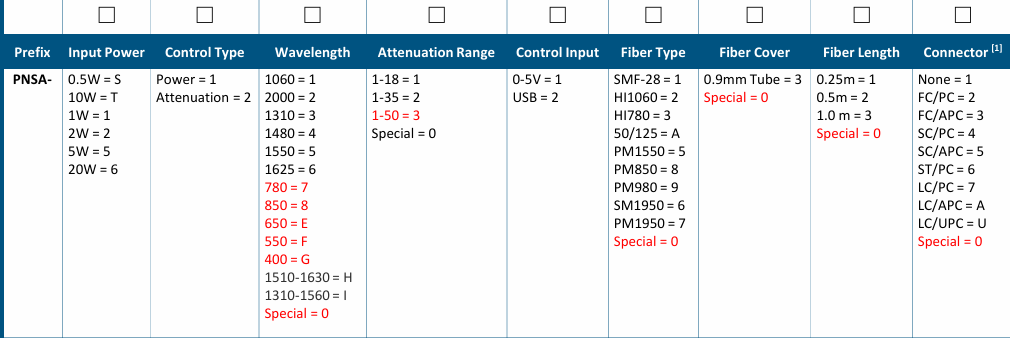

订购信息
应用说明
长度 / Length
0.5 m = 2
1.0 m = 3
特殊 / Special = 0
连接器 / Connector [1]
无 / None = 1
FC/PC = 2
FC/APC = 3
SC/PC = 4
SC/APC = 5
ST/PC = 6
LC/PC = 7
LC/APC = A
LC/UPC = U
特殊 / Special = 0
光纤芯对准 / Fiber Core Alignment
请注意，这些器件的最小衰减依赖于连接器配合时 芯对芯的精确对准。
对于波长较短、光纤芯径较小的情况，如果对准不完美，损耗可能比规格高出数 dB。
不同厂商的连接器可能无法很好配合，尤其是带角度的 APC 类型。
光纤清洁 / Fiber Cleanliness
芯径较小的光纤（<5 μm）必须保持极其干净。
光纤端面污染，加上高光功率密度，可能导致严重光学损伤。
这种损伤通常需要重新抛光或更换连接器。
最大光输入功率 / Maximum Optical Input Power
由于波长短、光子能量高、光纤芯径小，这些器件的损伤阈值比常见的 1550 nm 光纤低得多。
为了避免暴露光纤端面和内部组件受损，对于波长 小于 650 nm 的光，光输入功率 不得超过 20 mW。
我们可以生产特殊版本，通过扩展光纤端的芯径来提高光功率承受能力。
