美国Photonwares Incorporated，精密光纤可变光衰减器（VOA）——零模式失真
HPNA 系列可变光衰减器（VOA）**是一款高精度、模式无关的光学衰减器，采用移动的中性密度滤光片（Neutral Density Filter）安装在两个光纤准直器之间。
该设计非常适合精确测量，尤其是在多模光纤表征中，因为传统方法往往会引入模式相关的损耗。
与光束阻挡或偏转型设计不同，中性密度滤光片通过吸收衰减光信号，从而保持信号的完整性。
内置光学位置传感器确保高重复性，一旦设置好衰减值，无论环境变化如何，均能保持稳定。
该设备提供 0.05 dB 重复性、高分辨率，并通过内置快门实现 >60 dB 光阻断，方便校准。
支持单模（SM）、多模（MM）和偏振保持（PM）光纤
配备 USB 或 RS232 控制的 PCB 板及图形化界面（GUI）
附带可插墙式电源供应器
规格参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 中心波长（Wavelength Center） | 850 | 1550 | 2500 | nm |
| 波长范围（Wavelength Range） | 0.4 | ±30 | 0.8 | nm |
| 插入损耗（Insertion Loss [1]） | 0.6 | 0.5 | dB | |
| 偏振相关损耗（PDL [2]） | 0.15 | 0.2 | dB | |

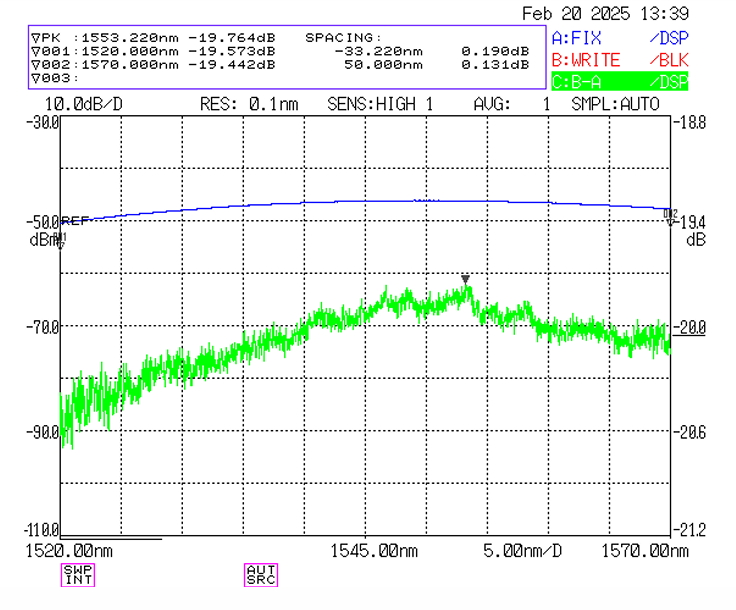

| 波长相关损耗（Wavelength Dependence Loss [2]） | 0.1 | dB | ||
| 衰减范围（Attenuation Range） | 50 | 60 | dB | |
| 衰减分辨率（10bit 步进电机，Attenuation Resolution） | 0.06 | dB | ||
| 精度/重复性（Accuracy/Repeatability [3]） | 18 | 23 | dB | |
| 消光比（Extinction Ratio, PM 版本） | 55 | dB | ||
| 偏振模色散（PMD, SM 版本） | 45 | ps | ||
| 回波损耗（Return Loss） | 50 | 80 | dB | |
| 响应时间（Response） | 0.01 | 0.05 | 1 | ms |
| 功耗（Power Consumption） | 300 | 500 | 500 | W |
| 光功率承受能力（Optical Power Handling, CW） | 0.1 | 0.5 | 1 | mW |
| 工作温度（Operating Temperature） | 75 | 85 | °C | |
| 存储温度（Storage Temperature） | °C | |||

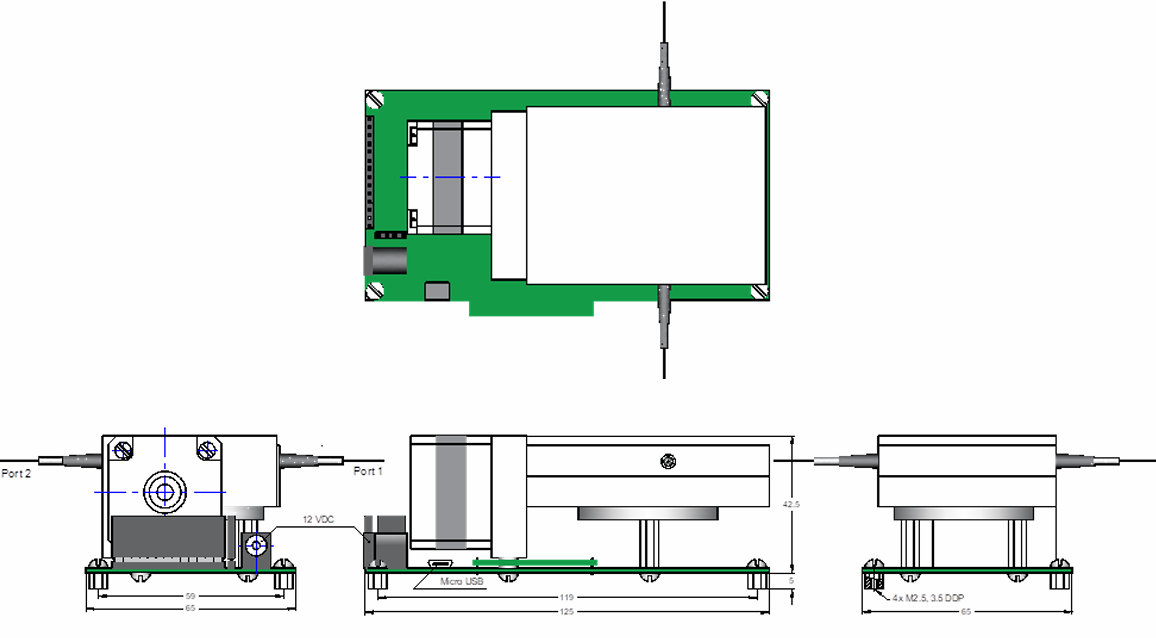

| 封装尺寸（Package） | 80×50×40 | mm |
备注（Notes）
测量在室温下且不包括连接器。
衰减小于 20 dB 时测量。
测量在 40 nm 波长范围内。
特点
低损耗
0.1 dB 可重复性
衰减可达 70 dB
支持单模（SM）、偏振保持（PM）和多模（MM）光纤
USB 接口
应用
功率控制
测量
校准
仪器设备
