美国Photonwares Incorporated，声光调制器驱动器

AOMD（声光调制器驱动器）是一款高性能声光调制器驱动器，旨在优化光学输出对电控制信号的响应，具有四个工作模式开关，可根据应用进行调整。它提供三种控制模式：数字TTL、模拟0–1V或0–5V，以及数字/模拟混合模式（在混合模式下，模拟信号控制数字强度）。

AOMD在固定频率下生成温度不敏感的波，该频率与声光晶体共振匹配，在晶体内形成布拉格光栅，实现高效光衍射。它可提供高达3W的驱动功率，输入电压为24V DC。由于布拉格衍射的正弦功率特性，声光调制器（AOM）对输入信号的响应存在固有非线性。为改善线性，AOMD集成了预失真电路，以提高数字和模拟光学响应的线性，尽管在波形匹配上仍有一定限制。

每个光纤耦合的声光调制器都经过精密对准，以与电生成的光栅匹配，优化光收集，并在输出光纤上实现最小插入损耗。预设阻抗匹配螺钉可最大限度地减少光损耗，同时允许现场调节。SMA调制控制输入可调节衍射幅度，从而调制输出光强，实现精确光控制。

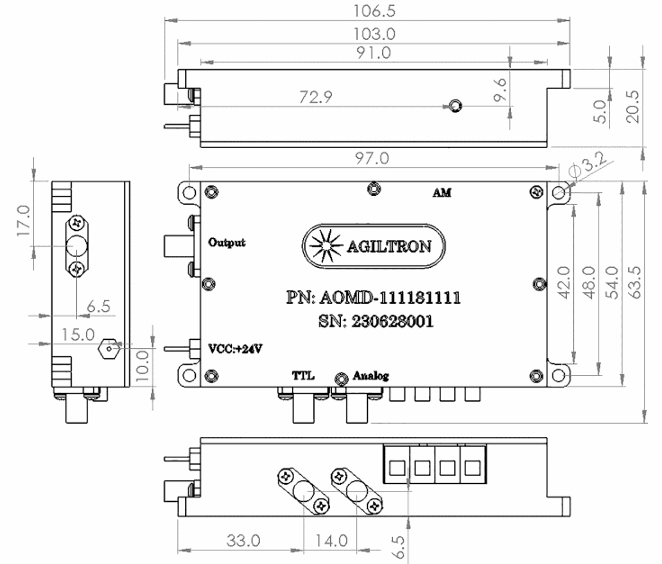

为防止损坏，AOMD在开路或短路时不得通电，且必须确保良好接地以获得最佳性能。由于装置会产生热量，必须用固定螺钉将其安装在金属结构上以散热。声光调制器的上升和下降时间仅与激光束大小相关。

特性
◼ 高稳定性
◼ 对温度不敏感
◼ 线性响应经过补偿

参数说明
