美国Photonwares Incorporated，光纤对光纤微机电 (MEMS) 快门
Fiber-Fiber 系列 VOA 基于光纤到光纤的直接耦合，中间采用微机电（MEMS）快门。
它无需透镜和光学涂层，具有以下特点：
低损耗
超宽带，同时不改变光纤的传输特性
高功率承受能力
紧凑尺寸
易于驱动
目前的 MEMS 芯片可适配 芯径 3 至 105 μm 的光纤。
对于更大芯径的光纤，可通过特殊芯片制作实现，但需支付 NRE（非重复工程）费用。
Fiber-Fiber 系列 VOA 符合 Telcordia 1209 和 1221 的可靠性标准。
该 VOA 可通过直接施加低电压驱动。
电气特性方面：
电阻负载
无极性
对静电不敏感
特点 / Features
高可靠性
宽带
高光功率承受能力
应用 / Applications
动态增益均衡
传感器
仪器仪表
参数 / Parameter
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 波长 / Wavelength | 380 | — | 2000 | nm | [1] |
| 带宽 / Band Width | 35 | 与光纤传输相同 | — | — | — |
| 插入损耗 / Insertion Loss [2] | 28 | 0.5 | — | dB | — |
| 衰减分辨率 / Attenuation Resolution | 5 | — | — | dB | — |
| 衰减范围 / Attenuation Range [3]（芯径 < 8 µm） | — | 40 | 500 | dB | — |
| 回波损耗 / Return Loss | — | 30 | 30 | dB | — |
| 响应时间 / Response Time | — | 20 | 30 | ms | — |
| 光功率承受能力 / Optical Power Handling (CW) [6] | — | 300 | 220 | mW | — |
| 偏振消光比 / Polarization Extinction Ratio | — | 18 | 30 | dB | — |
| 驱动电压（全量程）/ Driving Voltage (full range) [7] | 0 | 105 | 6 | VDC | 105/125 光纤典型值 |
| 功耗 / Power Consumption | 13 | 410 | 480 | mW | — |
| 可靠性 / Reliability | — | — | — | — | Telcordia 1209 & 1221 |
| 工作温度 / Operating Temperature | -40 | 60 | 80 | °C | — |
| 存储温度 / Storage Temperature | -40 | 30 | 85 | °C | — |
| 光纤类型 / Fiber Type | — | — | — | — | 50/125, 62.5/125 |
| 包装尺寸 / Package Dimension | — | 14.5 | 530 | mm | 见下图 |
注释 / Notes
传输特性与光纤本身相同，不会因波长变化而改变。
测量条件为 CPR < 20 的激光或 LED 光源，不包括连接器。
对于较大光纤芯径，衰减值会降低。对于 芯径约 105 µm 的光纤，最大衰减约为 10 dB。
约 15 dB。
在最大衰减情况下。
光功率承受能力与波长有关：
380 nm 波长：0.2 mW
980 nm 波长：200 mW
1060 nm 波长：500 mW
全量程电压与光纤芯径相关，此值仅适用于 SM28 光纤。

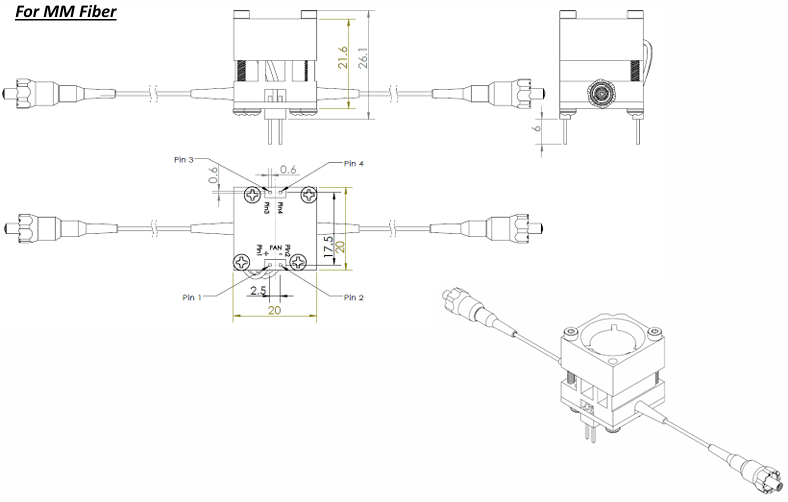

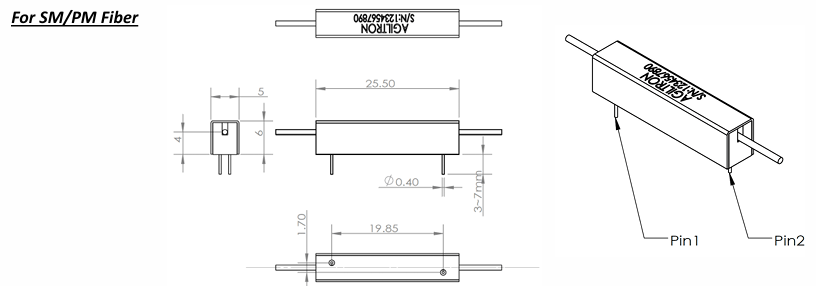

机械尺寸 – 包装
