光纤耦合 90° 光学混频器（Fiber Coupled 90° Optical Hybrid）
SKU: FCOH
FCOH 是一款无源、基于微光学的 90° 光学混频器，专为相干光信号解调设计，适用于 BPSK 和 QPSK 调制格式。它通过将入射信号（S）与本振参考信号（L）混合工作，生成四个光学输出，分别对应两路输入信号的向量和与差：S+L、S−L、S+jL 和 S−jL。这四个输出表示复光场空间中的四个正交状态（Quadrature States）。
生成的信号随后被导入两对平衡光电探测器，实现同相（I）与正交（Q）分量的差分检测。这种配置使得通过数字信号处理（DSP）可以提取信号的幅度信息和相对相位信息。

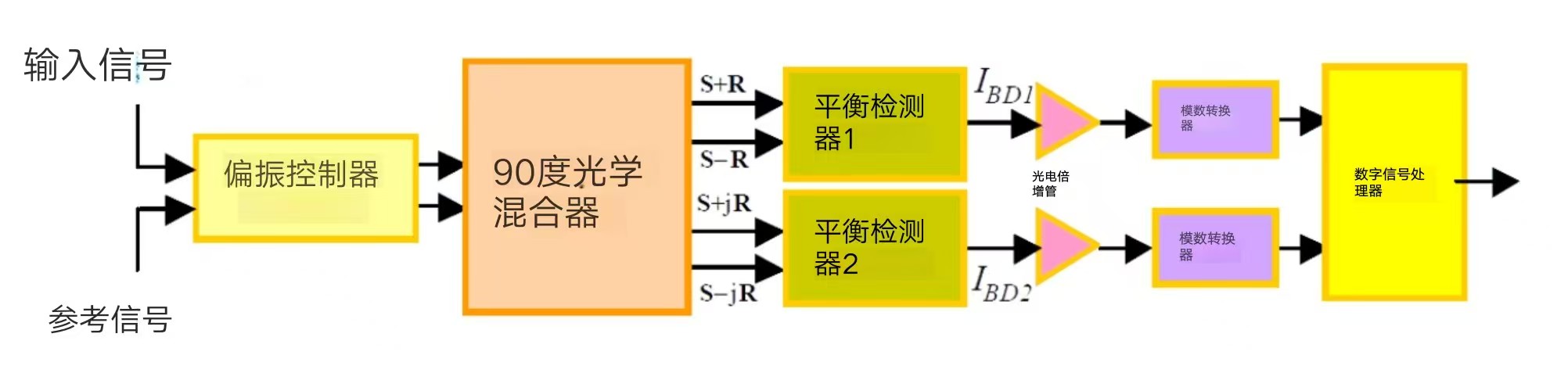

在相干接收系统中，保持光学相位可以实现高级功能，例如色散补偿和电学域的相位噪声抑制，从而提高整体系统性能，并实现光传输损伤的经济高效补偿。下图展示了 90° 光学混频器在相干接收机中的集成示意图。
FCOH 光纤耦合 90° 光学混频器 – 技术参数（Technical Specifications）
| 参数 / Parameter | 最小 / Min | 典型 / Typical | 最大 / Max | 单位 / Unit |
|---|
| 波长范围 / Wavelength Range (C- or L-Band) | 1527 | — | 1567 | nm |
| 相位差 / Phase Difference¹ (M1,M2 与 M3,M4 之间) | 85 | 90 | 95 | deg |
| 插入损耗 / Insertion Loss¹（无连接器 / without connector） | S → Mi | — | <8.5 | dB |
| L → Mi | — | <8.5 | dB |
| 插入损耗差 / Insertion Loss Difference¹ | S→M1 与 S→M2 | — | <1.2 | dB |
| S→M3 与 S→M4 | — | <1.2 | dB |
| L→M1 与 L→M2 | — | <1.2 | dB |
| L→M3 与 L→M4 | — | <1.2 | dB |
| 光学回波损耗 / Optical Return Loss | — | — | >27 | dB |
| 光路差（偏斜）/ Optical Path Difference (skew, M1 & M2; M3 & M4) | — | — | <1 | ps |
| 光路差（偏斜）/ Optical Path Difference (skew, 任意其他两输出) | — | — | <2 | mm（光纤长度） |
| 工作温度 / Operating Temperature | 15 | — | 35 | °C |
| 存储温度 / Storage Temperature | — | — | -40 – 85 | °C |
| 光功率承受能力 / Optical Power Handling (CW) | 300 | — | 500 | mW |
| 光纤类型 / Fiber Type | — | — | SMF-28 with 900 µm loose tube | — |
| 连接器类型 / Connector Type | — | TBD | — | — |
FCOH 光纤耦合 90° 光学混频器 – 技术参数（Technical Specifications）
| 参数 / Parameter | 最小 / Min | 典型 / Typical | 最大 / Max | 单位 / Unit |
|---|
| 波长范围 / Wavelength Range (C- or L-Band) | 1527 | — | 1567 | nm |
| 相位差 / Phase Difference¹ (M1,M2 与 M3,M4 之间) | 85 | 90 | 95 | deg |
| 插入损耗 / Insertion Loss¹（无连接器 / without connector） | S → Mi | — | <8.5 | dB |
| L → Mi | — | <8.5 | dB |
| 插入损耗差 / Insertion Loss Difference¹ | S→M1 与 S→M2 | — | <1.2 | dB |
| S→M3 与 S→M4 | — | <1.2 | dB |
| L→M1 与 L→M2 | — | <1.2 | dB |
| L→M3 与 L→M4 | — | <1.2 | dB |
| 光学回波损耗 / Optical Return Loss | — | — | >27 | dB |
| 光路差（偏斜）/ Optical Path Difference (skew, M1 & M2; M3 & M4) | — | — | <1 | ps |
| 光路差（偏斜）/ Optical Path Difference (skew, 任意其他两输出) | — | — | <2 | mm（光纤长度） |
| 工作温度 / Operating Temperature | 15 | — | 35 | °C |
| 存储温度 / Storage Temperature | — | — | -40 – 85 | °C |
| 光功率承受能力 / Optical Power Handling (CW) | 300 | — | 500 | mW |
| 光纤类型 / Fiber Type | — | — | SMF-28 with 900 µm loose tube | — |
| 连接器类型 / Connector Type | — | TBD | — | — |

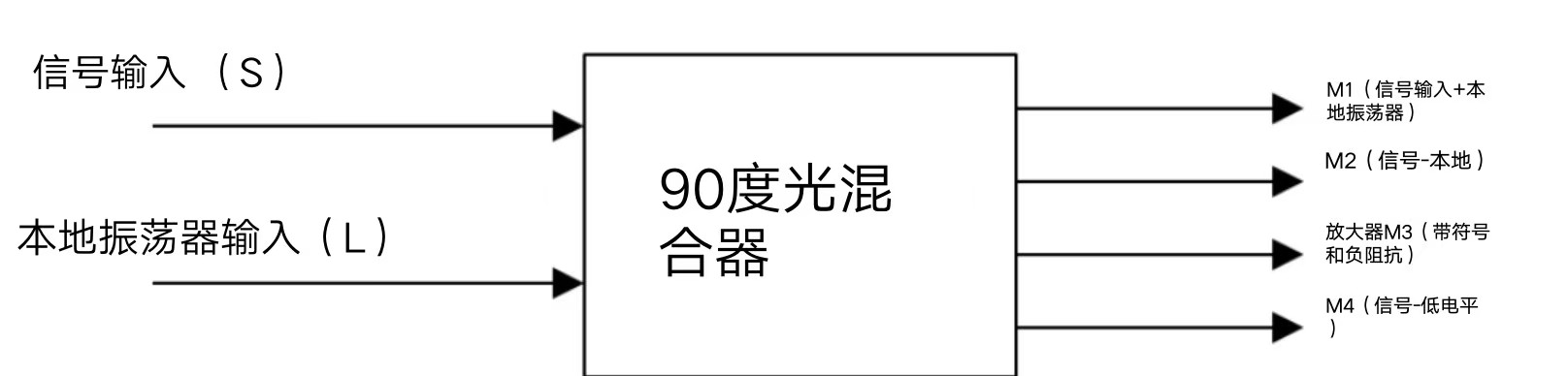

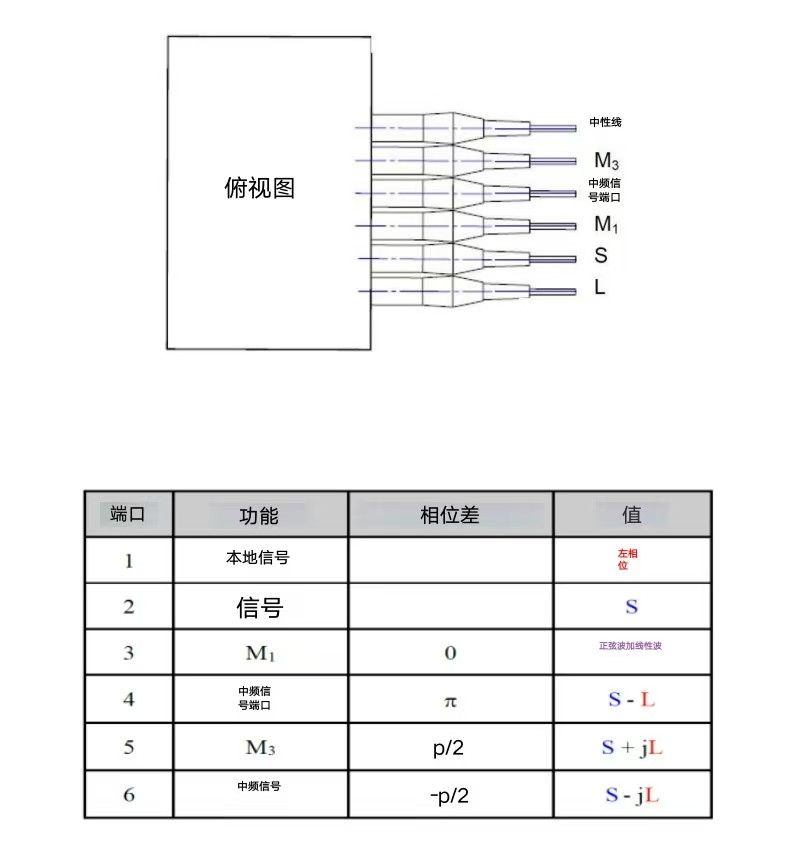

功能示意图

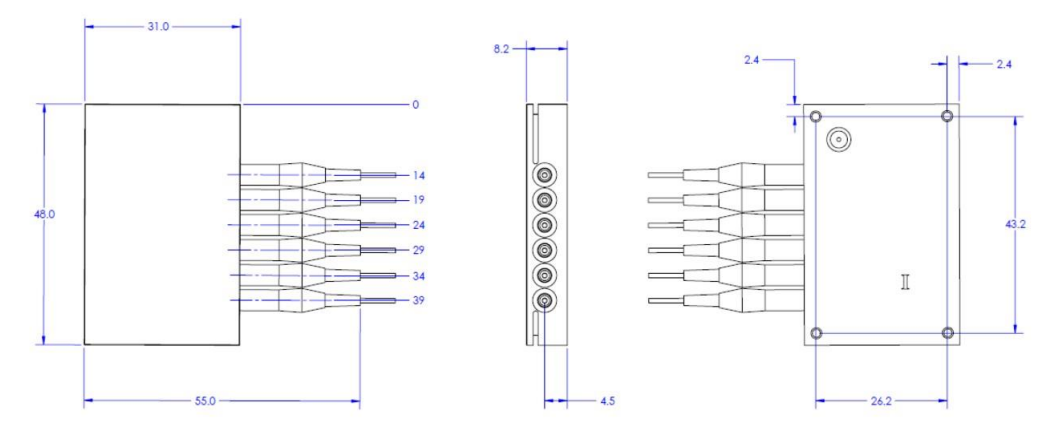

机械尺寸
