SKU: MIIM
MIIM 系列扫描光纤迈克耳孙干涉仪通过光纤耦合器将入射光分成两条路径：一条是光纤长度固定的参考臂，另一条是样品臂，其长度可变，由高速压电光纤拉伸器或电机驱动的长行程延迟线控制。两条臂反射回来的光在耦合器处重新组合，形成干涉图样，从而实现高精度测量。
快速扫描通过前面板 BNC 输入驱动压电拉伸器实现，而长程扫描则由 USB/GUI 控制的电机化延迟台完成。该设备设计可在 500 到 2600 nm 波长范围内工作，使用匹配的单模光纤。每台 MIIM 设备具有“零米”路径不匹配基线，便于灵活定制延迟。
MIIM 是一款多功能仪器，既可提供光学输出，也可输出 0–5V 电信号（内置放大探测器）。可提供标准和定制光纤长度，包括两臂均可配置可变延迟的方案。设备配套电源，开箱即可使用。
MIIM 系列扫描光纤迈克耳孙干涉仪 – 主要特点（Features）
非机械驱动，高可靠性（Non-Mechanical, High Reliability）：采用压电扫描，无机械磨损，保证长期稳定运行
精确且可重复的位置控制（Accurate and Reproducible Position Control）：高精度光程调节，确保测量一致性
高速扫描（Fast Scan Speeds）：快速获取干涉信号，适合实时测量与动态监测
MIIM 系列扫描光纤迈克耳孙干涉仪 – 技术参数（Technical Specifications）
| 参数 / Parameter | 最小 / Min | 典型 / Typical | 最大 / Max | 单位 / Unit |
|---|
| 中心波长 / Center Wavelength | 500 | — | 2600 | nm |
| 波长范围 / Wavelength Range | — | ±150 | — | nm |
| 插入损耗 / Insertion Loss [1] | 660 nm | — | 6–7.5 | dB |
| 850 nm | — | 5–6.5 | dB |
| 1300 nm | — | 3–5 | dB |
| 可变延迟差 / Variable Delay Difference | Piezo | 0.01 | — | 5 |
| Motor | 0.01 | — | 500 |
| 固定延迟范围 / Fixed Delay Range | 1 | — | 10000 | mm |
| 路径不匹配（无延迟线） / Path Mismatch (without delay line) | — | — | 10 | mm |
| 输入功率 / Input Power | — | — | 500 | mW |
| 相位调制速度 / Phase Modulation Speed | Piezo | — | 30 | kHz |
| Motor | 0.01 | — | kHz |
| 探测器带宽 / Detector Bandwidth (3 dB) | DC | — | 5 | MHz |
| 探测器增益 / Detector Gain | — | 10⁴ | — | V/A |
| 放大器输出阻抗 / Amplifier Outputs Impedance (SMA) | — | — | 50 | Ω |
| 电源 / Power Supply | ±12 | — | — | V, 250 mA |
备注 / Note:
[1] 插入损耗在无连接器、室温条件下测量（Measured without connector at room temperature）

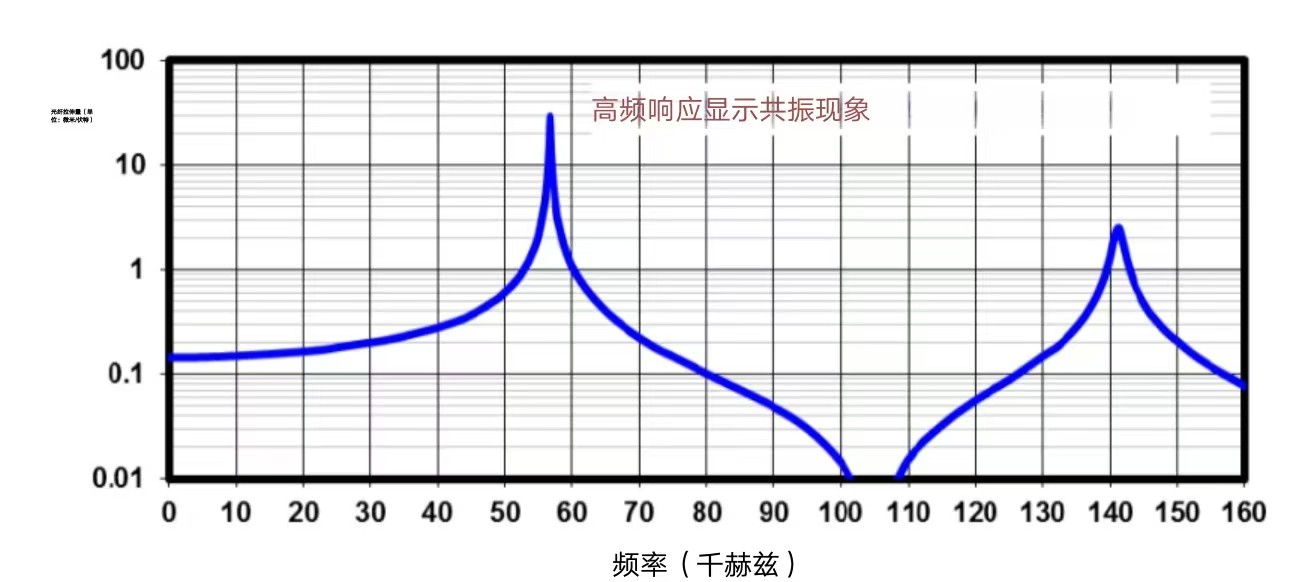

典型压电光纤拉伸器调制频率响应
