PT605 系列气体分析仪
连续气体分析仪 – CO₂ 和 H₂S
我们可靠且经济高效的在线过程气体分析仪经过精心设计，能够准确检测工艺流和天然气管道中的硫化氢（H₂S）和二氧化碳（CO₂），包括当前气体浓度、上次成功校准的日期和时间以及当前报警状态。我们的 H₂S 过程分析仪和 CO₂ 过程分析仪配备标准的 4-20mA 输出和三个可编程报警继电器触点，用于关闭阀门。此外，我们的过程气体分析仪还具有大尺寸背光 LCD 显示屏、前面板易于操作的按钮开关以及记录历史数据的功能。
分析仪型号比较
| 特性 | PT605-H2S | PT605-CO2 |
|---|---|---|
| 气体检测 | 硫化氢 (H₂S) | 二氧化碳 (CO₂) |
| 4-20mA 模拟输出 | √ | √ |
| 显示类型 | LCD | LCD |
| 自动校准 | √ | √ |
| 适用于危险场所 | √ | √ |
| 报警继电器触点数量 | 3 | 3 |
二氧化碳气体分析仪 – PT605 系列

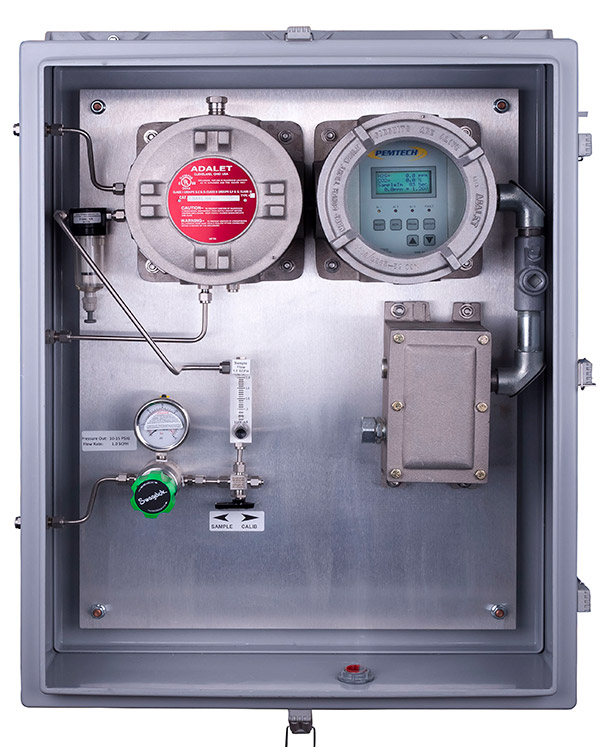

PT605 CO₂ 分析仪
PT605 CO2 分析仪设计用于连续测量工艺气流中的二氧化碳。该设备提供多种低范围和高范围的测量选项，具有成本效益，同时高度准确和可靠。
该系统采用最新的微处理器和信号调理技术。板载接口模块提供 4-20mA 模拟输出、三个 (3) 完全可编程的报警继电器和 RS-485 串行端口。前面板配备大尺寸背光 LCD 显示屏和按钮开关，便于用户操作。
此外，还提供实时时钟和扩展闪存，用于历史数据记录。该分析仪符合 Class I, Division 1, Groups B, C, D（防爆）等级。
应用领域
- 气体处理设施
- 天然气管道
- 化工厂
- 气井测试与分析
- 垃圾填埋场和沼气
主要特点
- 带背光的 LCD 显示屏
- 简便的自动校准
- 现场可更换的传感器组件
- 3 个可编程报警级别
- 线性 4-20mA 输出
- RS-485 MODBUS RTU
- 可选的历史数据记录
技术规格
传感器类型
- 电化学传感器
测量范围
- 0 – 0.5 % (5000 ppm)
- 0 – 5 %, 0 – 10 %, 0 – 100 %
精度/重复性
- ± 2 ppm 或读数的 ± 10%，以较大者为准。
响应时间
- 采样与吹扫：每 3 分钟采样一次工艺气体以进行准确分析。用新鲜的环境空气吹扫采样系统，为下一次采样做准备。
- 可选：也可提供连续流动方法。建议使用采样与吹扫方法以准确分析样品气体。
- 典型响应：T50 < 25 秒
电气分类
工作温度范围（电子部分）
- -22°F 至 +149°F（-30°C 至 +65°C）
工艺气体物理特性
- 无液体和颗粒
- 气体温度：10°F 至 +110°F（4°C 至 +50°C）
- 入口压力：
- 最大 2000 psig
- 最小 10 psig
电源输入
- 18 – 28 VDC
- 120 VAC（可选 220 VAC）
功耗
- < 4 瓦
显示和指示灯
- 4 行 x 16 字符 LCD 显示屏，带背光
报警继电器
- 3 个完全可编程的低报警、高报警和故障报警
- SPDT“C”型继电器
- 5 A @ 250 VAC 或 30 VDC
模拟输出
- 线性 4-20 mA 输出
- 故障：0 mA
- 校准模式：2 mA 以上
- 超量程：>21 mA
数字输出
- 半双工 RS-485 MODBUS RTU 协议
输入/输出保护
- 瞬态过电压抑制器
- 反极性保护
- 抗电磁干扰/射频干扰
尺寸
- 高度：36 英寸（914 毫米）
- 宽度：24 英寸（609 毫米）
- 深度：10 英寸（254 毫米）
重量
- 60 磅（27 千克）
附件
- 过滤器和液体捕集器
- 采样探头
电缆入口和布线
- 3/4″ NPT 内螺纹
- 用户接线盒，带插接端子。
- 线径：14 AWG（最大）
