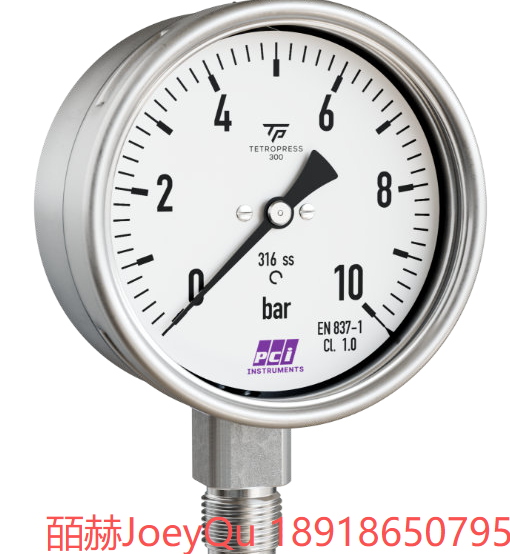

英国PCI Instruments 代理 TETROPRESS TP300压力表
优点 (Benefits)
适用于化工和工艺工程应用
测量系统与外壳全焊接
设计极其坚固
介质温度最高可达 200 °C
经氦气密封性测试
应用 (Application)
适用于具有腐蚀性的气体和液体介质，这些介质 不具有高粘度、不会结晶；也适合在腐蚀性环境中使用。
技术参数 (Technical specifications)
安装方式 (Mounting)：
A: 底部连接

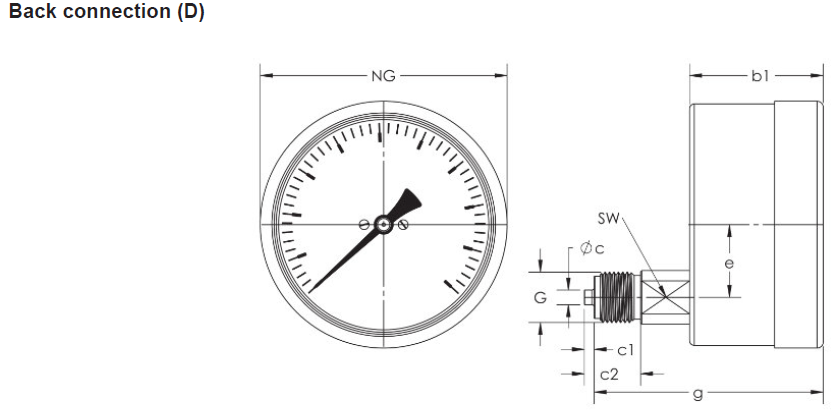

D: 背部连接

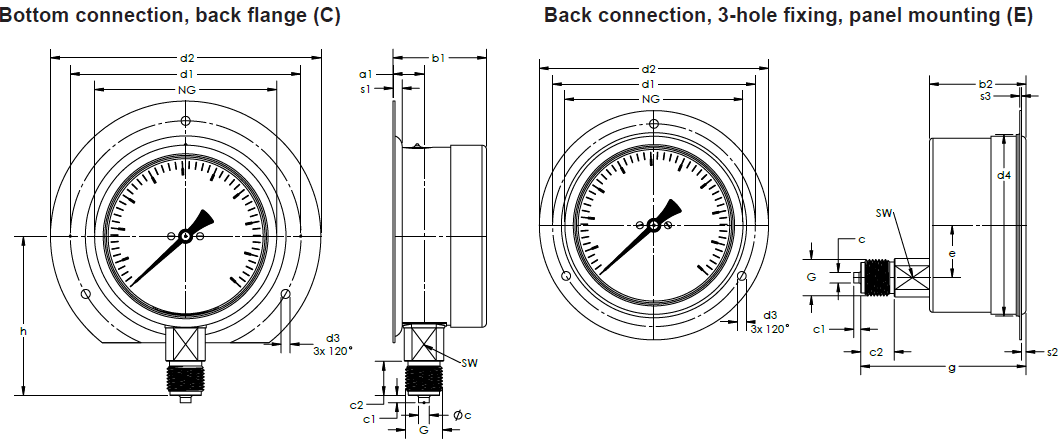

C: 表面安装，底部连接
E: 面板安装，背部连接

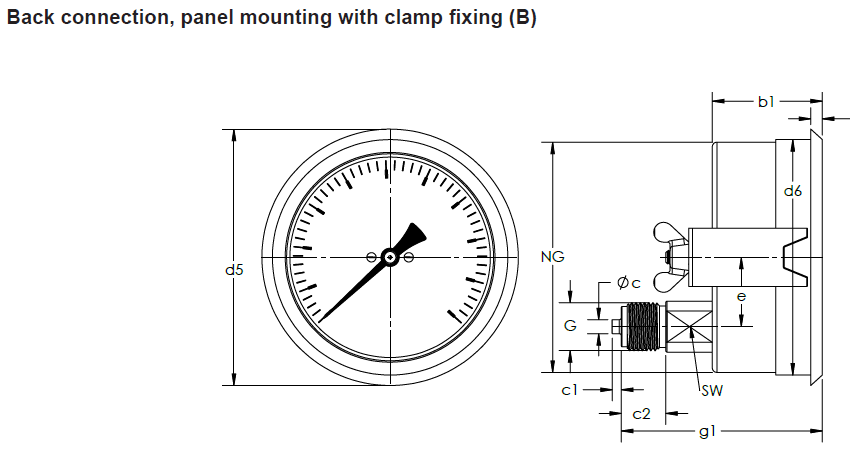

B: 面板安装，卡箍固定，背部连接
| 项目 (Item) | 说明 (Description) |
|---|---|
| 公称尺寸 (Nominal size) | 63 – 100 – 160 |
| 精度等级 (Accuracy class, EN 837-1/6) | 1.6 – 1.0 |
| 工作温度范围 (Operating temperature range) | 介质 (Medium): 最大 200 °C环境 (Ambient): -20 / +60 °C |
| 防护等级 (Degree of protection, EN 60529) | IP 65 |
| 量程范围 (Ranges) | 见订购表 (See ordering table) |
| 接口 (Connection) | 不锈钢 316L (Stainless steel 316L)安装方式：底部、中心背部或底背式 |
| 测量元件 (Measuring element) | 波登管 (Bourdon tube)，不锈钢 316Ti/316L≤ 60 bar: “C” 型管 (C-type tube)> 60 bar: 螺旋管 (Helical tube)氦气密封测试 (Tightness-tested with helium) |
| 传动机构 (Movement) | 不锈钢 (Stainless steel) |
| 表盘 (Dial) | 铝制，白色，黑色刻度 (Aluminium, white, black scaling) |
| 指针 (Pointer) | 铝制，黑色 (Aluminium, black) |
| 外壳 (Housing) | 不锈钢 304，带泄压装置 (Stainless steel 304, with blow-out) |
| 卡口表圈 (Bayonet type bezel) | 不锈钢 304 (Stainless steel 304) |
| 表窗 (Window) | 亚克力 (Acrylic) |
| 可选项 (Options) | ■ 背法兰 (Back flange)■ 夹层安全玻璃 (Laminated safety glass)■ 面板安装表圈 (Panel mounting bezel)■ 三孔固定面板安装表圈 (3-hole fixing, panel mounting bezel)■ ATEX 防爆版本 (ATEX version)■ 抛光压接表圈 (Crimped bezel, polished)■ 电接点 (Electrical contacts)■ 特殊刻度 / 双刻度 (Special scales, dual scales)■ 中心背部安装 (Mounting centre back)■ 其他工艺接口 (Other process connections) |
| 可提供的证书 (Available certification) | ■ 2.1 合格证书 (Certificate of conformity)■ 3.1 材料证书 (Material certificate)■ 指示精度测试证书 (Test certificate for indication accuracy)■ ATEX 94/9/EC 合格证书 (ATEX conformity certificate) |
| 订购须知 (How to order) | 请注明：型号 (model)、安装方式 (mounting)、外壳直径 (case diameter)、量程 (range)、接口 (connection)、选项 (options)、证书 (certificates) |
| 订购示例 (Example) | TP300, A, 100 mm, 0/10 bar, ½” BSPM |
TETROPRESS 300 量程范围

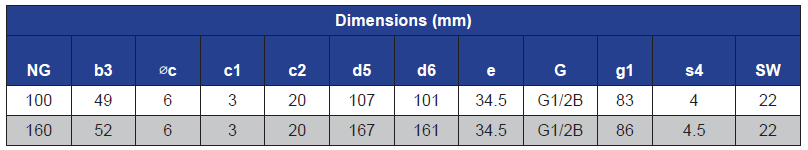

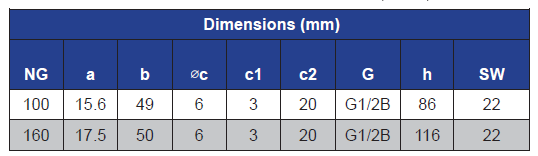

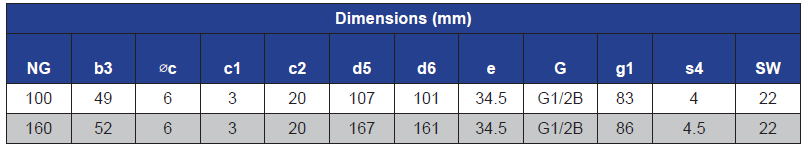

TETROPRESS 300压力表 技术图纸
=
