英国PCI Instruments 代理 工艺用压力表 PH100

技术规格 (Specifications)

• 表盘直径 (Diameters)：4 ½ 英寸

• 外壳 (Housing)：PP-GF20（接近酚醛，但更稳定），黑色，带实心隔板和防爆设计，集成背法兰

• 防护等级 (Protection degree)：IP67（EN 60529）

• 窗口 (Window)：塑料 (PMMA)

• 机芯 (Movement)：不锈钢

• 表盘 (Dial)：铝制，白色，刻度黑色

• 指针 (Pointer)：微调指针，黄铜材质，黑色

• 测量元件 (Sensing element)：波登管型，压力 ≤ 60 bar 使用 “C” 型，压力 > 60 bar 使用螺旋卷绕型

• 元件材料 (Element material)：不锈钢 AISI 316L/Ti

• 连接件材料 (Connection material)：不锈钢 AISI 316L

• 连接尺寸 (Connection dimension)：½” NPTM 或 BSPM

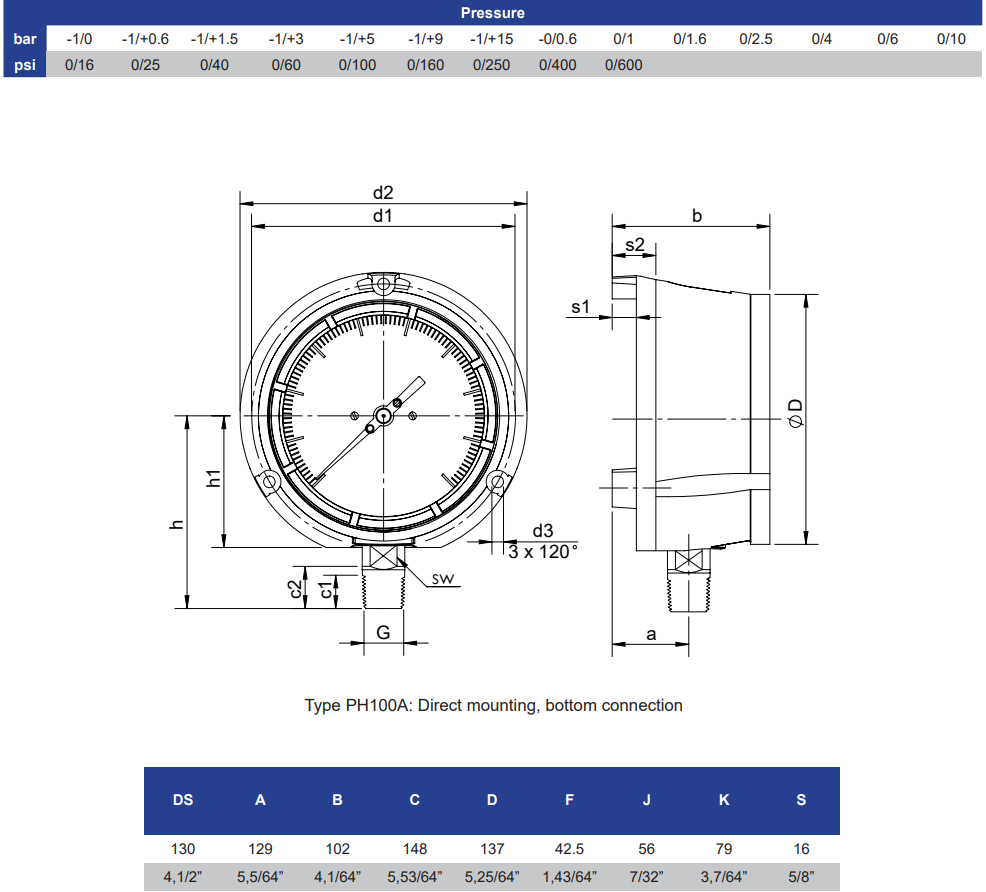

• 安装方式 (Mounting)：

  • Type A：底部连接，直接安装

  • Type D：背部连接，直接安装

• 量程 (Ranges)：见第 2 页表格

• 超压 (Overpressure)：

  • 量程 ≤ 60 bar：+30% F.S.

  • 量程 100–600 bar：+15% F.S.

  • 量程 ≥ 1000 bar：+10% F.S.

• 适用范围 (Application area)：

  • 静载 (Static load)：满量程值

  • 动态载荷 (Dynamic load)：0.9 × 满量程值

  • 短时载荷 (Short-term)：1.3 × 满量程值

• 精度 (Accuracy)：2A 级（精度 0.5%）

• 环境温度限制 (Ambient temperature limit)：-40/+65°C

• 介质温度限制 (Fluid temperature limit)：最大 100°C

• 温度误差 (Temperature error)：当测量系统温度偏离 20°C 时的指示误差：

  • 升温约 ±0.4% / 10 K

  • 降温约 ±0.4% / 10 K 满量程值

可选项 (Options)

• 甘油填充 (Glycerine filling)

• 硅油填充 (Silicone oil filling)

• 测量系统铜合金 (Measuring system copper alloy)

• 测量系统蒙乃尔合金 (Measuring system Monel)

• 层压安全玻璃窗口 (Laminated safety glass window)

• 参考指针 (Reference pointer)

• 最大指针 (Maximum pointer)

• 电接点 (Electrical contacts)

• 特殊刻度 (Special scales)
