简介 (Introduction)
BP100 系列差压表适用于在低静压环境下的安装，可广泛应用于：
化工和石化工厂
陆上及海上作业
机械设备
食品加工
制药行业
BP100 差压表规格 (Specifications)
| 项目 (Item) | 规格 (Specification) | 中文说明 (Description) |
|---|---|---|
| 表盘直径 (Diameter) | 100 mm | 表盘直径 100 毫米 |
| 表壳及表环 (Case and Ring) | 不锈钢 304，卡口式表环 | 表壳及表环材质 |
| 防护等级 (Protection Degree) | IP55 | 防护等级 IP55 |
| 视窗 (Window) | 玻璃，厚度 4 mm，垫圈为氯丁橡胶 | 观察窗材质及厚度，密封垫材质 |
| 机芯 (Movement) | 加强型不锈钢 | 机芯材质 |
| 表盘 (Dial) | 铝制，白底黑字 | 表盘材质及显示样式 |
| 指针 (Pointer) | 铝制，黑色喷漆，可调 | 指针材质及可调性 |
| 防爆设计 (Blow Out) | 上部 EPDM | 上部防爆安全设计 |
| 感压元件类型 (Sensing Element) | 波登管型，C 型弯曲 | 双波登管设计 |
| 元件材质 (Element Material) | AlSl 316 | 感压元件材质 |
| 流体连接材质 (Process Connection Material) | AlSl 316 | 流体连接材质 |
| 接口尺寸 (Connection Dimension) | ¼” NPTM | 流体接口尺寸 |

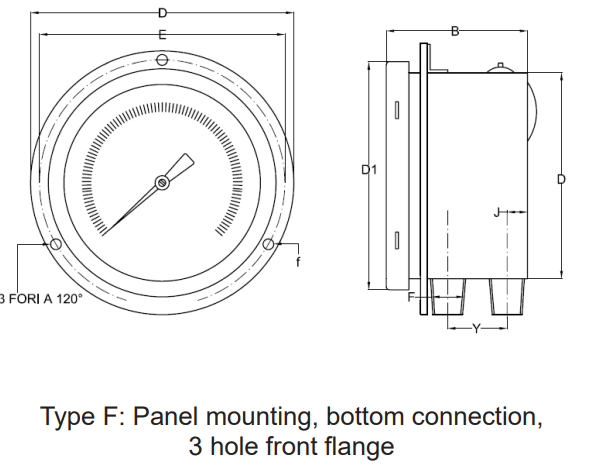

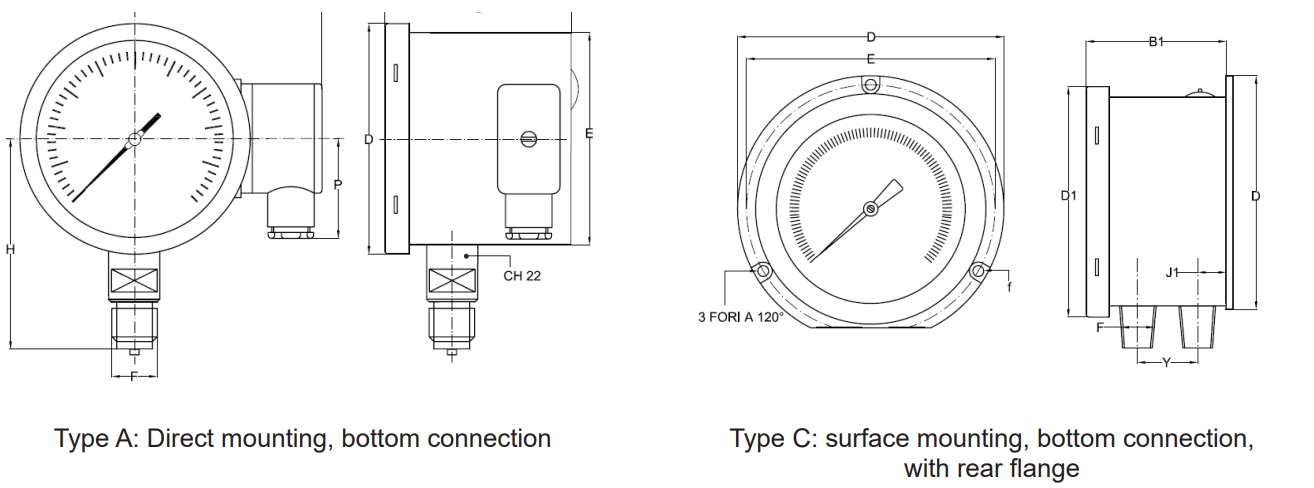

| 安装方式 (Mounting) | A 型底部连接，直接安装 C 型表面安装，底部连接 F 型面板安装，底部连接 | 三种安装方式 |

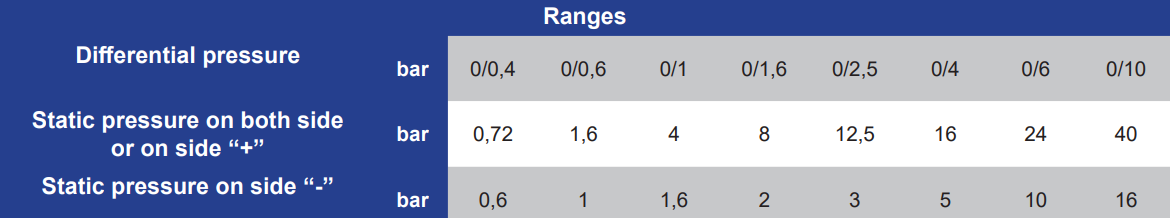

| 测量范围 (Ranges) | 见第 2 页表格 | 压力测量范围 |
| 精度 (Accuracy) | 1.6 级，符合 EN837 标准 | 精度等级 1.6 |
| 刻度角度 (Scale Amplitude) | 270° | 表盘刻度角度 |
| 环境温度限制 (Ambient Temperature Limit) | -25°C ～ +65°C | 环境温度范围 |
| 流体温度限制 (Fluid Temperature Limit) | 最大 100°C | 流体温度范围 |
| 温度误差 (Temperature Error) | 0.08% / °C（10–30°C 范围） | 温度引起的误差 |
| 防爆标准 (Construction Standard) | 按 ATEX 指令 94/9/EC，II 类 2GD c 组（可选） | 防爆设计符合 ATEX 标准 |
BP100 差压表可选项
| 可选项 | 说明 |
|---|---|
| 精度 0.5% | 可选高精度型号 |
| 表盘量程 | 可选 0–16 bar 或 0–25 bar |
| 安全玻璃 | 厚度 4 mm |
| 甘油充液 | 适用环境温度 -25°C ～ +60°C |
| 硅油充液 | 适用环境温度 -40°C ～ +60°C |
| 氟化油充液 | 适用于氧气环境及环境温度 -60°C ～ +60°C |
| 隔膜远程安装 | 可配隔膜密封远程安装（详见相关数据表） |
可提供的认证
2.1 材料符合性证书
3.1 材料证书
显示精度测试证书
ATEX 94/9/EC 符合性证书（针对 ATEX 版本）
订购说明
请在订购时注明：
型号
安装方式
测量范围
接口类型
可选项
所需认证
