英国PCI Instruments TP360 全焊接隔膜压力表、PCI隔膜压力表、进口代理PCI Instruments

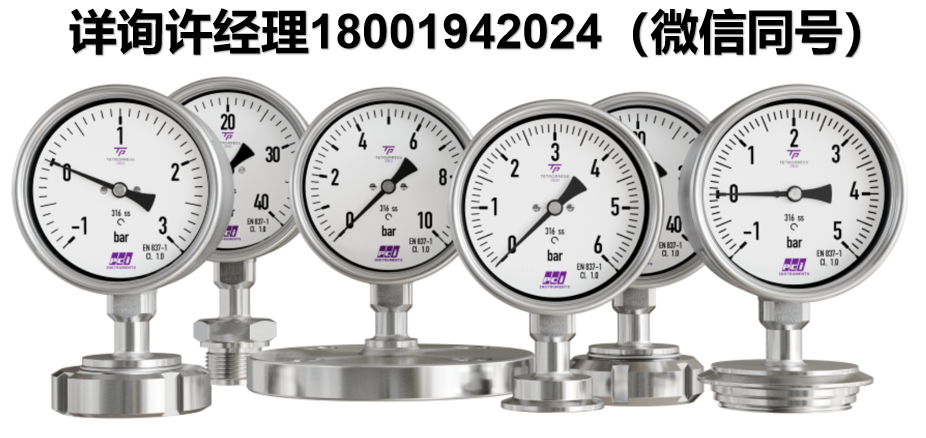

PCI TP360 全焊接隔膜压力表
TP360 All Welded Diaphragm Pressure gauge
- 适用于化学和流程工程应用
- 测量系统与表壳完全焊接
- 经氦气严密性检测
- 全焊接设计防篡改防泄漏
- 可适配更小尺寸的隔膜密封件
TP360（Tetropress 360）采用紧凑型内置波登管结构，使其能够通过更小尺寸的隔膜密封件进行压力测量。整体焊接设计确保压力表无法与隔膜密封件分离，同时焊接式注液口可有效防止填充液泄漏。
PCI TP360 全焊接隔膜压力表产品特性：
■ 小容积波登管最大限度降低温度变化对精度的影响
■ 适用于低压工况的小型隔膜密封件
■ 无泄漏路径，长期可靠性更优
■ 焊接式设计防止意外拆卸
PCI TP360 全焊接隔膜压力表应用说明：
TP360配备紧凑型小容积波登管，可采用标准压力表无法匹配的小型隔膜密封件实现精确压力测量。该低容积设计同时显著降低温度波动对测量精度的影响。
整体焊接结构确保压力表不会意外脱离隔膜密封件，既防拆卸又保持系统完整性。通过消除潜在泄漏路径，焊接设计还提升了长期可靠性，为关键应用提供安全保障。
PCI TP360 全焊接隔膜压力表技术参数：
安装方式：A：底部连接，直接安装
公称尺寸：100
精度等级（EN 837-1/6）：1.6 – 1.0
工作温度范围：介质最高200°C，环境温度-20/+60°C
防护等级：IP65（EN 60529）
接口：316L不锈钢，底部中心/背部中心/底部背部
测量元件：316Ti/316L不锈钢波登管（≤60巴采用”C”型管，>60巴采用螺旋管）
氦气严密性检测
机芯：不锈钢
表盘：铝制白色基底，黑色刻度
指针：铝制黑色
表壳：304不锈钢带防爆泄压设计
卡扣式表圈：304不锈钢
视窗：亚克力材质
量程范围
-1/+9巴, -1/+5巴, -1/+3巴, 0/+4巴, 0/+6巴
0/+10巴, 0/+16巴, 0/+20巴, 0/+25巴, 0/+40巴
支持定制量程
过程连接
■ 三夹式连接 1”、1.5”、2”、3”（符合DIN 32676 A/C、ISO 2852标准）
■ DIN内螺纹 DN25/DN40/DN50/DN65（符合DIN 11851标准）
■ SMS接口 1”、1.5”、2”、2.5”（符合1145标准）
■ Varivent® F型/N型
■ Tetroseal法兰密封（详见数据表）
■ P2平螺纹堵头密封（详见数据表）
■ 支持定制接口
可选配置
■ 特殊刻度/双刻度表盘
■ 脉冲保护装置
■ 电解抛光润湿部件（Ra＜0.38µm）
认证支持
■ 2.1符合性证书
■ 3.1材料证书
■ 指示精度检测证书
