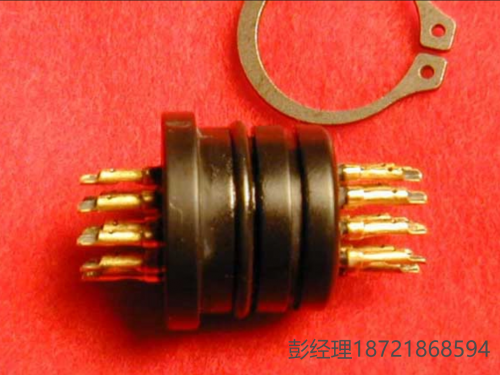

美国PAVE Technology 密封针脚连接器 SP8S-E-150-3/2-TZ18/26-12-SC

密封针脚连接器（Hermetic Pin Headers）密封电气穿墙件

大多数 PAVE 密封为双向密封，可用于真空或加压环境。

密封针脚连接器具有多根小规格铜合金针脚，可布置在单面或双面，用于在低压或高压及真空环境下传输电信号，适用温度范围为 -200°C 至 200°C。密封方式可为 O 型圈密封、电子束焊或激光焊，氦泄漏率低至 10^-9 cc/sec。可提供不锈钢、铝、钛及其他金属材质的密封针脚壳体。

  • #20 AWG 或更小规格针脚，可布置在单面或双面，用于小直径密封件的低压、高压或真空密封。

焊杯针脚密封规格

  • 介电强度：>17.4 kV/mm

  • 介电常数：5.3 @ 1 MHz

  • 体积电阻率：@125°C 1×10^15 Ω·cm

  • 损耗因数：0.03 @ 1 MHz

  • 硬度（Shore D）：96

  • 低真空逸出量：TML: 25%； CVCM < 0.01%

  • 高抗霉性：MIL-STD-454J/4

  • 比重：@25°C 2.3

  • 压缩强度：>948 kg/cm²

  • 压缩模量：7.7×10^4 kg/cm²

  • 拉伸强度：>470 kg/cm²

  • 吸水率（24小时）：0.03%

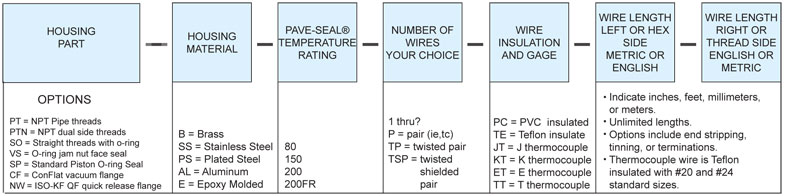

安装口径密封类型总针脚/导线PAVE 描述、壳体及线缆AWG #图纸 #
11/16″ NPT密封针头1PT1-SS-80-1-#12/TE18-.3-2418
2¼” NPT密封针头1PT4-B-200-1-20-SC-SC20
35.08 mm 激光焊密封针头2LWT4-IN-200-2-18-0-.4 激光焊18
4⅜” SAE O 型圈密封针头1SO6-SS-150-1-(2-56F)-SC20
5⅛” NPT密封针头2PT2-B-80-2-TEE24-SC-624
6½” SAE密封针头2SO8-SS-150-2-TE20-10-SC20
77.82 mm 活塞 O 型圈活塞 O 型圈2SP5X-E-200-2-18-.2-.2>18
87.82 mm 活塞 O 型圈焊杯2SP5X-E-200-2-26-SC-SC26
9⅜” 活塞 O 型圈密封针头2SP6-E-200-2-24-T24
10½” 活塞 O 型圈密封针头2SP8H-E-200-2-20-SC-SC20
11½” 活塞 O 型圈焊杯针头5SP8S-E-150-3/2-TZ18/26-12-SC3 #18, 2 #26
12½” 活塞 O 型圈密封针头2SP8S-E-150-2-TE22-18-3PINS(MOLEX)18
13¾” 活塞 O 型圈活塞 O 型圈密封2SPF12-E-150-2-.032SS-.6-.5#26
14¾” 活塞 O 型圈密封针头2SPF12-E-150-2S-TEE8-1.5M-LUG22
15½” SAE密封针头3SO8-SS-150-3-PC24-12T-SC24
16⅜” 活塞 O 型圈密封针头3SP6X-E-150-3-ET26-SC-4826
17½” SAE O 型圈密封针头焊杯4SO8-SS-150-4-TZ24-30-SC24
1816.21 mm O 型圈密封单 O 型圈针头4SP10S-E-200UL94-4-22-SC-SC—
1918.9 mm 活塞 O 型圈双活塞 O 型圈4SP12MH-E-200UL94-4-22-SC-SC 7k psi22
20⅜” SAE密封针头4PT6-SS-80-4-TE26-8-SC26
2116.26 mm 方形法兰活塞 O 型圈4SPF8.8-AL-150-4-TE24-9.5-SC24
223/8″ 活塞 O 型圈密封针头5SP6X-E-150-5-ET26-SC-4826
23½” 活塞 O 型圈密封针头5SP8S-E-150-3/2-TZ18/26-12-SC3 #18, 2 #26
24½” 活塞 O 型圈密封针头5SP8S-E-150-5-TZ22-80-SC22
2511.13 mm 活塞 O 型圈密封针头5SP7-E-200-5-22-PIN-PIN22
26¾” 活塞 O 型圈穿墙件5SPF12-E-200-3/2-16/22-SC-SC16 & 22
27定制 2″ 法兰密封针头6FL-AL-150-6-TE18-PIN-1218
28¾” SAE 螺纹密封针头6SO12-SS-150-6-TEE18-8-SC18
29¾” SAE O 型圈螺纹密封针头6SO12-SS-150-6-TEE22-8-SC22
300.5550″ 活塞 O 型圈密封针头6SPF9-E-80-6-20-SC-SC20
31¾” O 型圈面密封线缆 & PCB 针脚6VS12-SS-150-6-TE24-4-PCB24
32¾” 活塞 O 型圈密封针头8SPF12XS-E-200-8-22-PIN-PIN22
33½” 活塞 O 型圈密封针头9SP8M-E-150-9-22-SC-sc REV JOI-9 SOC!22
34½” 活塞 O 型圈密封针头9SP8M-E-150-9-20-SC-SC18
35½” 活塞 O 型圈PTFE9SP8L-E-150-9-22-SC-SC20
3631.55 mm 活塞 O 型圈密封针头10SP20XS-AL-80-2/8-10/16-PIN-PIN2 #10, 8 #16
37¾”活塞 O 型圈12SPF12-E-200-12-22-SC-SC22
