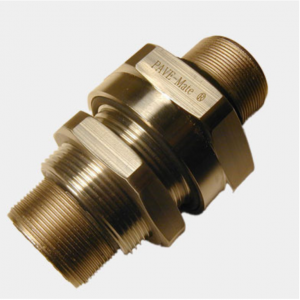

PAVE-Mate® I 馈通件 气密双面贯通连接器

PAVE-Mate® I 馈通件 气密双面贯通连接器

PAVE-Mate® I双面气密密封多针圆形电气贯通连接器是双面电气公母接触插座或每侧的插头连接器，适用于高压或低压或高真空或低真空。信号、电源、同轴接触点、2至128个接触点、#4 AWG至#26 AWG镀金、镀银或镀锡铜合金接触点、RJ45 Cat 5e Cat 6 Cat 7 RJ45以太网、火线、TBFH、USB 2.0、USB 3.0、MDR或用于核或实验室手套箱或热电偶接触点的Pushthru。我们所有的连接器和贯通件都是气密密封的，意味着既能密封真空也能密封压力，通常基于Mil-DTL-26482、38999、5015接触安排以及大多数其他商业连接器。电压等级不同，通常为600-1000V或更高。

隔板安装样式包括卡口螺母O形圈、NPT或定制法兰型、O形圈或激光和电子束焊接。我们所有的气密连接器都可以提供并安装在您选择的真空或压力法兰上。连接器插头的耦合或配对样式取决于连接器系列，可以是刺刀型、螺纹型或拉推耦合。特殊订购的用于26482连接器的配对插头在配对条件下也可以达到IP67或IP68等级。

由于使用的是铜合金接触点，而不是其他气密连接器中常见的高电阻Kovar引脚，PAVE双面气密连接器提供了更好的电导率和电流能力，以及高介电或电压等级。PAVE双面气密电气连接器可用于所有军用规格电连接器的接触安排以及商业版本的电连接器。泄漏测试可以根据需要进行真空氦气测试或高压N2泄漏测试。通常提供配对的连接器插头、压接或焊接接触点。

PAVE-Mate®气密连接器非常坚固，可以测试的压力范围从80 psi到+3000 psi，真空度可达10^-8 Torr，温度范围从-100℃到200℃，具体取决于气密连接器的设计、使用的O形圈化合物和客户的要求。双面气密连接器贯通件在配对或未配对条件下也可以双向承受压力或真空，但非常高的压力可能在一个方向上额定更高。气密泄漏率低至10^-9cc/sec。PAVE气密密封连接器经过NASA认证，具有低真空脱气率，并且耐受各种燃料、气体、大多数化学品和辐射。标准双面气密连接器设计如下，此外也可提供定制气密连接器设计。
