PAVE-Seal® 气密电馈通装置

真空电馈通装置
盲塞(最多2根导线)
本页提供盲塞(零导线)及最多2根导线的气密绝缘导线密封件选项和图纸。如需2根以上导线的气密电缆密封件,请从以下链接选择对应规格。

其他导线规格
3至5根导线
6至13根导线
14至900根导线

真空导线馈通及电气真空馈通装置
PAVE气密密封件采用双向设计,可同时承受压力与真空环境(双向或单向)。若压力超过300 psi(20 bar),请与销售工程师确认图纸所示压力方向是否需调整。

本产品适用于各类商用或军用绝缘电线/铠装电缆,提供气密、防气体泄漏、防液体渗透的真空紧密型舱壁导线穿舱密封解决方案,涵盖低压/高压及双向压力应用场景。根据设计材料和客户需求,工作温度可定制为-200°C至200°C。所有密封件均通过高灵敏度氦气检漏测试(依据设计可达10^-9 cc/sec),且图纸标注的测试标准可调整。多数密封件实际承压能力远超图纸标注值。密封件全区域(包括导线内部)无任何可检测的气体/液体泄漏,导线可裁剪且不影响密封性。

真空电馈通及真空馈通连接器
我们提供标准及定制化气密密封方案,支持小批量/大批量采购,含多种安装方式。高性价比的紧凑型高密度布线设计多采用O型圈(活塞式或端面密封),亦可提供NPT螺纹密封、电子束焊或激光焊方案。气密环氧树脂导线密封件耐各类化学腐蚀(包括溶剂、燃料、油品及气体),获NASA和应用材料公司认证,可在10^-8 Torr高真空环境中实现低放气。可提供环氧树脂样品供客户测试。

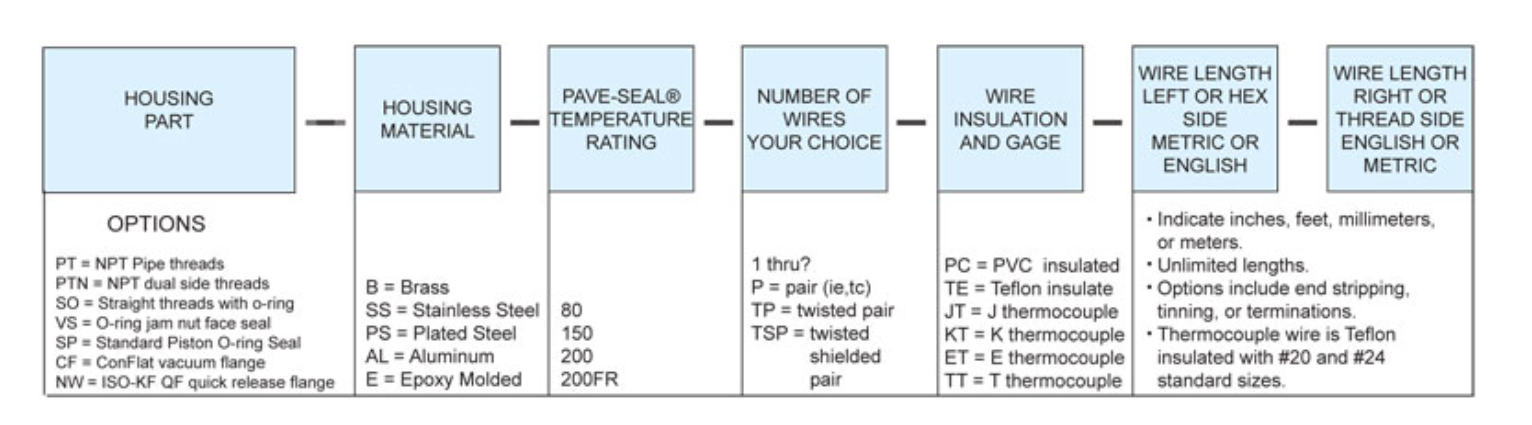

下方列表按导线数量和安装类型升序排列,附现行设计PDF链接。如需定制气密导线馈通密封件,请在任意PAVE图纸上标注修改需求,或提供您的设计草图,我们将快速响应您的气密密封需求。

PAVE-Seal® 气密电馈通装置技术规范

产品概述
PAVE多数电馈通装置为双向密封设计,可同时适用于真空或压力环境。本系列产品包含标准及定制化舱壁电缆/光纤密封方案,具备以下认证特性:

  • 氦气级气密性
  • 真空密封/流体密封/气体密封
  • NEMA 4-6或IP65-68级防潮
  • FM/UL/CSA/Cenelec Exxd防爆认证
    支持任意线缆类型与长度规格,无论针式或绝缘导线均确保完全密封。

密封技术系列
PAVE-Seal® | PAVE-Mate® | PAVE-Optic-SealTM | PAVE-Flex®

泄漏测试标准

  • 氦检漏率:<10-6 cc/sec至10-9 cc/sec(根据设计需求)
  • 经济型测试:80 psi(5 bar)流体气泡检测
  • 可选高压测试:最高10,000 psi(600 bar)

环氧树脂温度等级
(专用配方,不单独销售)

型号 温度范围
PAVE Wire Seal® 150 -200°C至125°C
PAVE Wire Seal® 200 -200°C至150°C
PAVE Wire Seal® 200UL94VO -200°C至200°C
*使用特氟龙O型环时可达-200°C

安全认证指标
毒性等级:K级(NASA MAPTIS)
气味等级:A级
热真空稳定性:A级
可燃性等级:X级
FM Class 3600, EExd II 90°C TI

电气性能参数
介电强度 >17.4 kV/mm
介电常数 5.3@1MHz
体积电阻率@125°C 1×1015 Ohm-cm
损耗因数 0.03@1MHz
硬度(肖氏D) 96
真空放气率:
总质量损失(TML) ≤0.25%
凝结挥发物(CVCM) ≤0.01%
高防霉性 MIL-STD-454J/4
比重@25°C 2.3
抗压强度 >948 kg/cm²
压缩模量 7.7×104 kg/cm²
抗拉强度 >470 kg/cm²
吸水率(24h) 0.03%

化学兼容性
PAVE-Seal®环氧树脂可抵抗大多数油类、溶剂、燃料、氟利昂及气体腐蚀。可根据需求提供样品进行特定化学品兼容性测试。

线缆规格
支持所有线缆类型包括:同轴电缆、热电偶线对、高压线缆、光纤、扁平电缆等,采用绞合镀铜导线(600V,105°C PVC或200°C PTFE绝缘)。

导体完全密封
确保导线与绝缘层零泄漏

导线规格对照表
线规(AWG) 外径 载流量(A) 标称绝缘厚度 标称外径
30 0.30mm 2 0.03″ 0.8mm
…(中间数据省略)…
6 4.67mm 80 0.26″ 6.6mm

Comparative Tracking Index(CTI)测试结果
电压等级(V) PLC分级
≥600 0
400-599 1
250-399 2
175-249 3
100-174 4
<100 –

文件支持
在线图纸需使用Adobe Acrobat Reader 5.0及以上版本查看/打印,可至www.adobe.com免费下载。根据需求可提供SolidWorks/STEP/IGS格式的3D CAD文件,请注明首选文件格式。

注:本技术规范保留所有参数修改权利,具体以最新版本为准。
