美国Orbex Group EC42100-48 BLDC 无刷DC电机 、Orbex电机、Orbex进口代理
美国Orbex EC42100-48 BLDC 无刷DC电机
EC42100-48 BLDC
brushless DC motors
用于伺服应用的高扭矩、低成本无刷DC电机
美国Orbex EC42100-48 BLDC 无刷DC电机特征：
- 低成本
- 钕铁硼磁体
- 平稳、低齿槽运动
- 42毫米框架尺寸
- 功率范围:100 W
- 48伏直流绕组
- IP51防护等级
- 霍尔效应标准
美国Orbex EC42100-48 BLDC 无刷DC电机规格参数：
| 型号:EC42100 | |||
| 参数 | 单位 | 零件号:100088 | 零件号:100114 |
| 额定电压 | V(DC) | 24 | 48 |
| 空载速度 | 每分钟转数 | 6800 | |
| 额定转速 | 每分钟转数 | 4000 | |
| 额定功率 | W | 100 | |
| 额定转矩 | 纳米 | 0.3 | |
| 最大转矩 | 纳米 | 0.6 | |
| 额定电流 | A(峰值) | 9.09 | 4.55 |
| 峰值电流 | A(峰值) | 18.18 | 9.09 |
| 电阻(升-升) | Ω | 0.28 | |
| 感应系数 | 马绍尔群岛（Marshall Islands的缩写） | 0.45 | |
| 扭矩常数，Kt | 纳米/年(峰值) | 0.033 | 0.066 |
| 反电动势常数，Ke | V(峰值)/Krpm | 3.5 | 7 |
| 团 | g | 850 | |
| 转动惯量 | 聚合物溶液分子热力学模型2 | 96 | |
| 长度 | 毫米 | 100 | |
| 缠绕类型 | 三相 | ||
| 霍尔传感器 | 120电气间距 | ||
| 极数 | 8 | ||
| 轴跳动 | 0.025毫米</td | ||
| 径向游间 | 450克时为0.02毫米 | ||
| 轴向间隙 | 450克时为0.08毫米 | ||
| 最大径向力 | 距离法兰20毫米时为28牛 | ||
| 最大轴向力 | 10牛顿 | ||
| 绝缘种类 | B | ||
| 介电强度 | 500伏直流电持续60秒 | ||
| 绝缘电阻 | > 100兆欧，500伏直流电 | ||
| 选择 | 整体行星齿轮减速器 | ||
美国Orbex EC42100-48 BLDC 无刷DC电机应用：

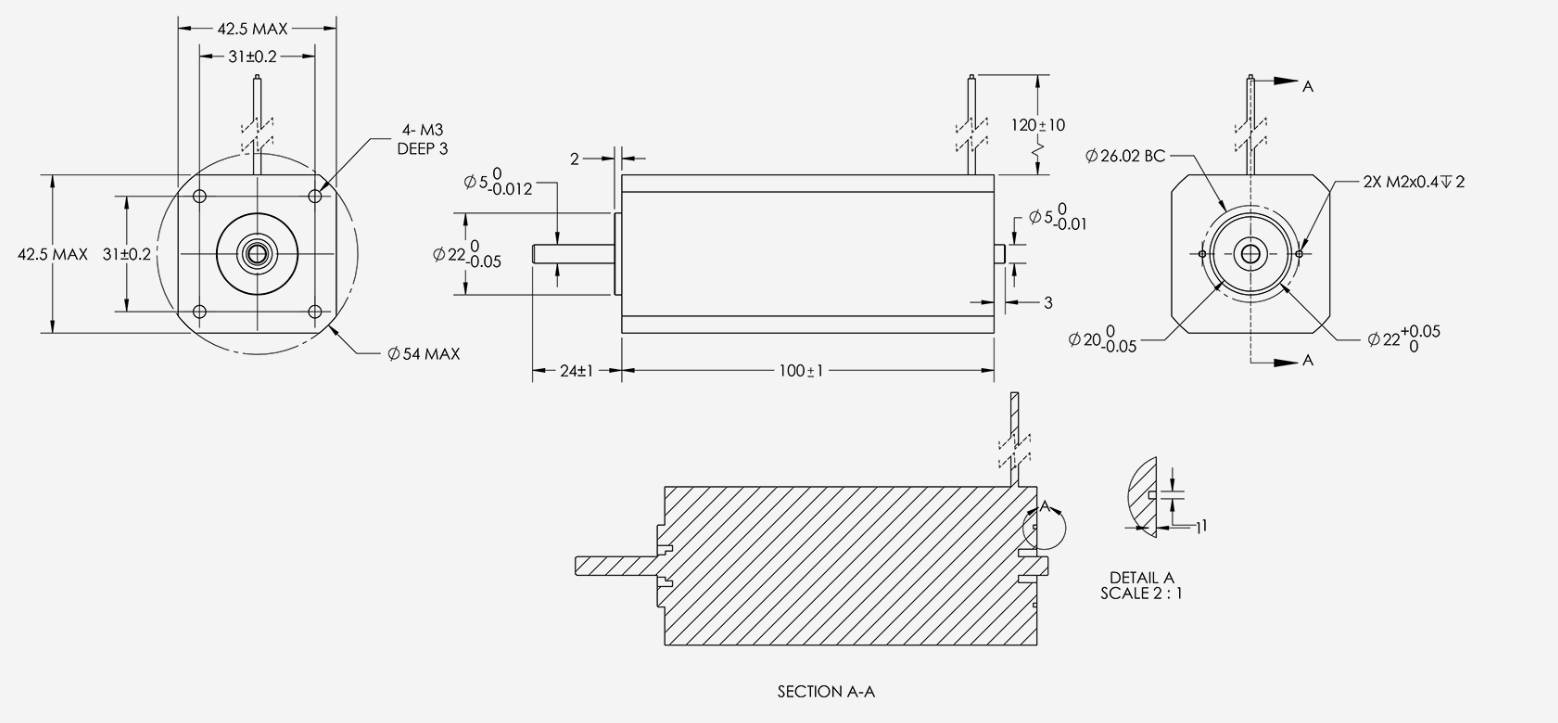

EC42100-48零件号100114图纸：
