DPSK 解调器 / 延迟线干涉仪
产品描述 – DPSK 解调器
光学差分相移键控（DPSK）提供了一种理想的调制格式，具有高接收灵敏度、对高速传输中主要非线性效应的高容忍度以及对相干串扰的高容忍度。在 DPSK 中，数据信息由相邻比特之间的光学相位差承载。对于 DPSK 信号的直接检测（通过常规强度探测器），需要使用 DPSK 解调器将相位编码信号转换为强度编码信号。
Optoplex 的光学 DPSK 解调器，也称为延迟线干涉仪（DLI），能够将相位调制转换为振幅调制，覆盖整个 C+L 波段，支持 2.5、10 或 40 Gb/s 的数据传输速率。该 DPSK 解调器专为相位调制光通信系统设计，适用于商业、国防和航天市场。DPSK 设备在提高信号质量和性能方面起着关键作用，可满足当前及下一代系统中对更高数据速率和更复杂传输格式的不断增长需求，而无需大量资本投入。

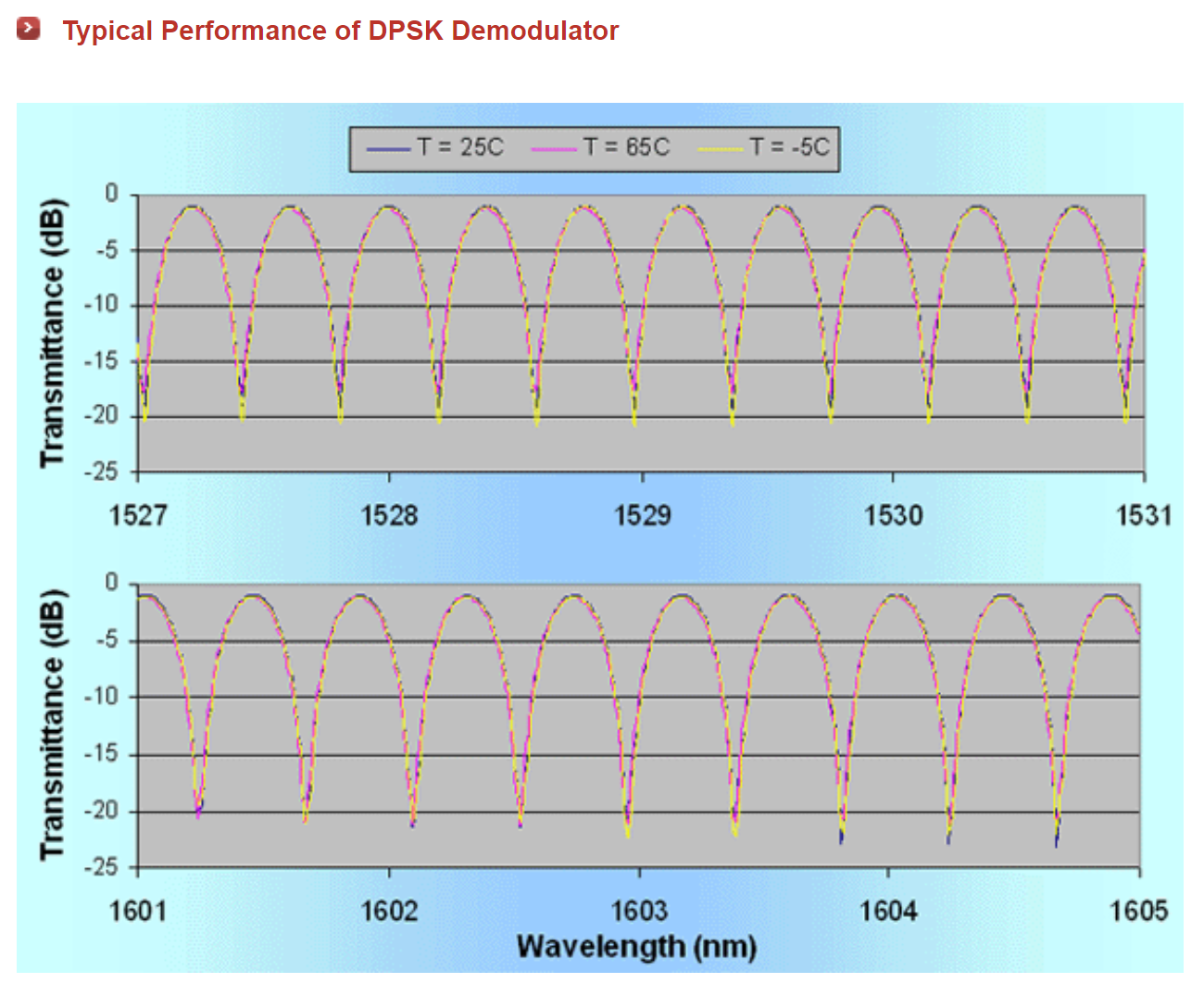

Optoplex 的 DPSK 解调器基于专利自由空间光学设计，具有紧凑、无温度漂移和偏振无关的特点。标准被动设备的温度频率漂移仅约 0.02 GHz/°C。此外，该 DPSK 解调器在整个工作温度范围内的总偏振相关相移（PDPS）小于 2 度，并具有高消光比。Optoplex 的 DPSK 解调器可配置为全可调、半可调或纯被动。
Optoplex 提供三种类型的 DPSK 解调器：
可调 DPSK 解调器（Tunable DPSK Demodulator）
被动 DPSK 解调器（Passive DPSK Demodulator）
半可调 DPSK 解调器（Semi-tunable DPSK Demodulator）
可调 DPSK 解调器：
可调 DPSK 解调器的光谱响应可以沿频率轴进行调节，同时保持自由光谱范围（FSR）不变。
被动 DPSK 解调器：
为了避免系统控制中涉及复杂的反馈算法和功耗，可以构建被动 DPSK 解调器。如其名称所示，被动 DPSK 解调器不具有调谐能力，其相位或光谱的构造/破坏峰在制造时已固定。所谓“被动”，是指设备中不包含光谱调谐元件。
半可调 DPSK 解调器：
考虑到 TDFS 对信道错位的影响，并且 TDFS 不会像 FSR 误差那样随 FSR 缩小，纯被动方案对于低比特率系统效果不佳。
通过结合可调和被动 DPSK 解调器的特性，Optoplex 开发了半可调 DPSK 解调器，也称为无色（Colorless）DPSK 解调器。
无色 DPSK 解调器是一种特殊的可调 DPSK 解调器，其光学性能与被动 DPSK 解调器相同，但像可调 DPSK 解调器一样，配备了可提供数 GHz 调谐能力的调谐器。其 FSR 可为 25 GHz 或 50 GHz，因此可用于信道间隔为 FSR 整数倍的系统。
因此，Optoplex 的无色 DPSK 解调器结合了可调和被动 DPSK 解调器的优点，可满足系统提供商对性能不断增长的需求。
此外，还提供双速率 DPSK 解调器（Dual-Rate DPSK Demodulator）。
如需了解 DQPSK 解调器，请访问 DQPSK 解调器页面。
DPSK 解调器的特点与优势
无温漂设计
单个器件覆盖 C+L 波段
低温度相关频率漂移（TDFS）
低偏振相关频率漂移（PDFS）
宽带宽
低插入损耗与偏振依赖损耗（PDL）
高功率承受能力
支持被动、半可调及全可调操作
适用于 RZ 和 NRZ 调制格式
支持单速率或双速率操作
符合 Telcordia GR-1221 认证
DPSK 解调器应用
高速光通信系统中的 DPSK 调制信号接收端解调
卫星激光通信（卫星间、卫星与地面站间等）
自由空间激光通信
量子通信
QKD 系统
DV-QKD、CV-QKD、DPR-QKD 等中的延迟线干涉仪
量子纠缠激光源
信号同步
量子密码学
量子随机噪声发生器（QRNG）
量子计算
量子传感器
光学干涉测量
……等
DPSK 解调器标准规格
| 参数 | 单位 | 可调 | 半可调 | 被动 |
|---|---|---|---|---|
| 波长范围（C 波段） | nm | 1527–1567 | — | — |
| 波长范围（L 波段） | nm | 1567–1607 | — | — |
| 自由光谱范围（FSR）¹ | GHz | 10.7, 43, 50, 67 | 10.0, 12.5, 40, 50, 66.67 | — |
| FSR 误差 | % | <1 | <0.015 | — |
| 插入损耗²（含 2 个连接器） | dB | 1.7 典型；2.2 最大 | — | — |
| 消光比² | dB | >18 | >18 | >20 |
| PMD² | ps | <0.1 | — | — |
| 回波损耗 | dB | >40 | — | — |
| PDL² | dB | <0.2 | — | — |
| PDFS² | ° | <3 | — | — |
| TDFS² | GHz | NA | <1.5 | — |
| 光路延迟²（两个接收端口之间） | ps | <1.0 | — | — |
| 调谐范围 | — | 1.5 × FSR | ±3 GHz | NA |
| 调谐时间常数³ | s | ~1.0 | ~6.0 | NA |
| 功耗 | W | 0.5 典型，1.0 最大 | NA | — |
| 调谐电压 | V | 0–5 | NA | — |
| 最大输入光功率 | mW | 300 | — | — |
| 工作温度 | °C | 0–70 | — | — |
| 存储温度 | °C | -40–85 | — | — |
| 尺寸（长×宽×高）⁴ | mm | ~39×26×11（10~12.5 GHz） ~26×24×9（>40 GHz） | ~51×30×18（10或12.5 GHz） ~25×25×11（40 GHz） | — |
| 连接器类型 | — | 待定 | — | — |
| 光纤引出类型 | — | SMF-28 带 900 µm 松套管 | — | — |
| 光纤引出长度 | m | 1.0 ±0.1 | — | — |
备注
表中仅列出典型值。Optoplex 可提供 FSR 范围为 5–160 GHz 的器件。
适用于表述的光谱和工作温度范围以及所有偏振状态。
定义为从起点到终点达到一半所需的时间。
尺寸不含两个准直套筒：
可调/半可调：两个相邻侧面延伸 21 mm，直径 8 mm
被动：一个短边延伸 17 mm，直径 6.3 mm
DPSK 解调器参数定义
| 参数 | 定义 | 示例 |
|---|---|---|
| 波长范围 | 指 DPSK 解调器可工作的光谱范围 | 1528.77 ~ 1563.86 nm |
| DPSK | 差分相移键控（Differential Phase-Shift Keying）的缩写 | – |
| DLI | 延迟线干涉仪（Delay Line Interferometer）的缩写 | – |
| DQPSK | 差分四相移键控（Differential Quaternary Phase-Shift Keying）的缩写 | – |
| DPSK 解调器 | 将相位调制信号转换为振幅调制信号的器件 | – |
| 插入损耗（dB） | 当 DPSK 解调器插入时，输出端口传输的相对峰值功率水平，相对于 0 dB 参考水平。“On”和“Off”端口分别报告 | 1.7 dB |
| 插入损耗均匀性（dB） | 在整个工作波长范围内，两输出端口相邻通道之间的最大插入损耗差 | 0.5 dB |
| 隔离度/消光比（dB） | 光谱峰值与谷值之间的功率差。“On”和“Off”端口分别报告 | 18 dB |
| 偏振相关损耗（PDL）（dB） | 两种极端偏振状态之间的功率差。“On”和“Off”端口分别报告 | 0.2 dB |
| 偏振相关频率漂移（PDFS）（°） | 在所有偏振状态下，功率光谱谷值处测得的最大频率差 | 3° |
| 光学回波损耗（dB） | 每个端口所有偏振状态下输入功率与反射功率的比值，RL = -10×log10(Pr/Pin) | 40 dB |
| 调谐范围（TR）（GHz） | 通过对 DPSK 解调器施加控制电压，光谱中心频率可发生的最大偏移 | 1.5×FSR |
| 调谐速度（TS）（秒） | 器件调谐至目标频率一半位置所需的时间 | 1 s |
| 工作温度（°C） | 器件能达到性能规格的环境温度范围 | -5 ~ 65 °C |
| 存储温度（°C） | 器件存储时不影响后续使用的环境温度范围 | -40 ~ 85 °C |
