2×4 QPSK 混频器
产品描述 – QPSK 混频器 – 偏振分集光学混合器

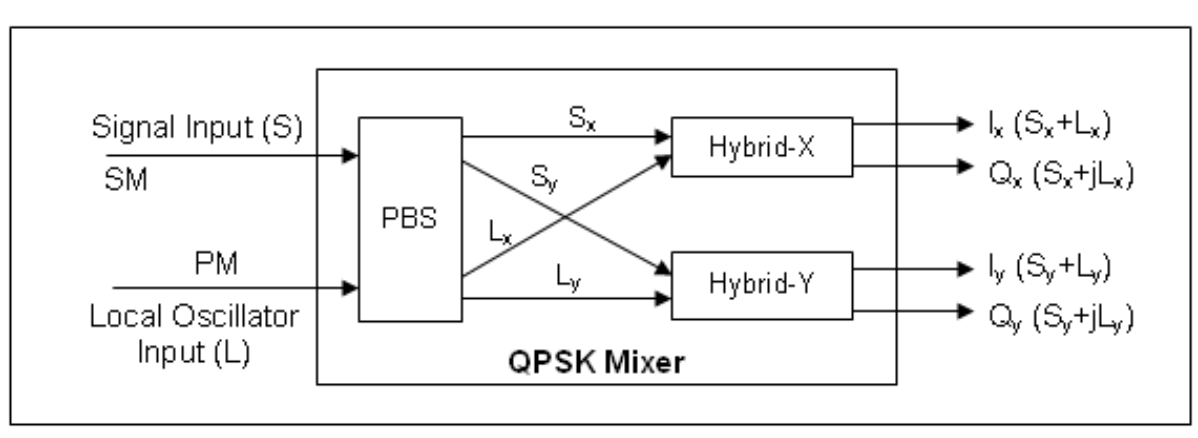

Optoplex 的 2X4 偏振分集光学混合器（又称 QPSK 混频器）是一种 2×4 器件，用于将输入信号与本地振荡器进行混合。该器件的四个输出端连接到四个单端探测器（见下方功能示意图）。该器件采用单片光学核心，集成了偏振分束器 (PBS) 和干涉仪，该技术也广泛应用于 Optoplex 的光学复用器（Interleaver）和 DPSK 解调器平台。此器件具有无热漂移、无色性、与数据速率无关、体积小巧，并且便于制造的特点。该平台还可扩展为 2X8 偏振分集光学混合器，以配合 4 对平衡探测器使用。
QPSK 混频器是广泛应用的偏振和相位分集 QPSK 调制方案的关键组成模块。该调制方案不仅是 100 Gb/s 系统的主要候选方案之一，也为 40 Gb/s 系统提供了优秀的替代方案，并且有潜力利用 10 Gb/s 调制器和电子设备。
有关 90° 光学混合器的详细信息，请访问 Optical Hybrid 页面。
QPSK 混频器的特性与优势
完全被动器件（无需外部电源）
体积小巧
基于自由空间体光学设计
QPSK 混频器的应用
用于下一代光传输系统
光学相干检测的关键组件（这种检测格式已广泛应用于多种其他通信方式，如无线电和无线通信）
DQPSK 解调器标准规格
| 参数 | 单位 | 规格 |
|---|---|---|
| 波长范围 (C 波段) | nm | 1527 ~ 1567 |
| 相位差¹ (Ik 与 Qk 之间)，k = x 或 y | ° | 90 ± 10 |
| 插入损耗¹（不含连接器） | S（偏振扰乱）至所有输出 | dB |
| L（45° 线偏振）至所有输出 | dB | |
| 插入损耗均匀性¹ | S 至所有输出；L 至所有输出 | dB |
| 其他所有输出 | dB | |
| 光学回波损耗 | dB | >27 |
| 光路差¹（S 到所有输出的偏差） | ps | < 1 |
| 光路差¹（L 到所有输出的偏差） | ps | < 1 |
| 偏振消光比¹（S 或 L 任意一方） | dB | >18 |
| 最大输入光功率 | mW | 300 |
| 工作温度范围 | °C | 0 ~ 65 |
| 存储温度范围 | °C | -40 ~ 85 |
| 尺寸 (长 x 宽 x 高)² | mm | 48 x 31 x 10 |
| 光纤类型 (S, Ix, Iy, Qx, Qy) | – | SMF-28，900 µm 紧套管 |
| 光纤类型 (L) | – | PM，900 µm 松套管 |
| 尾纤长度 | m | 待定 |
| 连接器类型 | – | 待定 |
备注：
在所述光谱范围、工作温度范围及所有偏振状态下适用。
不含从一侧延伸约 18 mm 的六个准直器套管。
